无二极管的分段线性放大

发布时间：2013-08-20 03:30 浏览：0 标签：二极管分段线性放大

无二极管的分段线性放大器

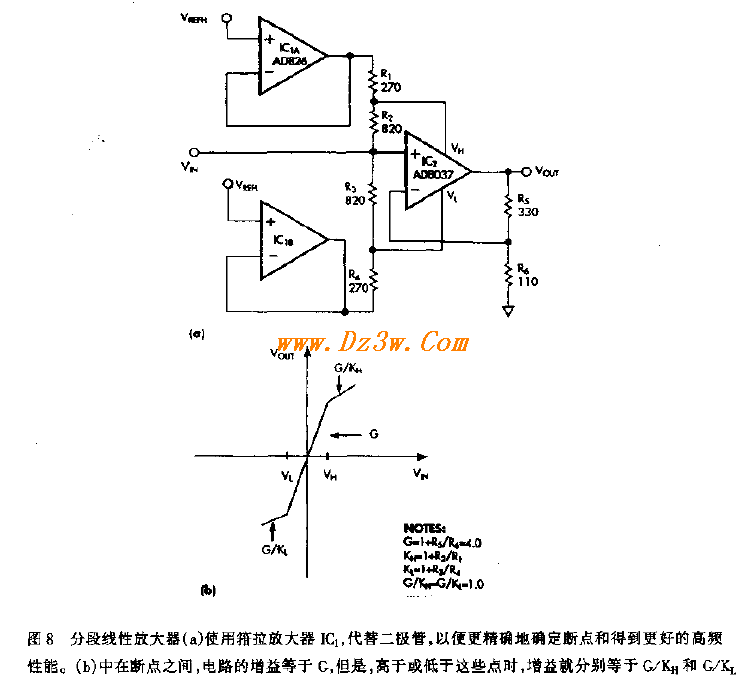

通常在运放的反馈回路中采用二极管来实现分段线性放大器，当二极管变化正偏压时，它就会有效地接通电阻器，从而改变放大器的闭路增益。但这种方法有二个缺点：一是二极瞥的旁路电容会导致高频性能的恶化；二是传输功能的断点易受到二极管正偏置电压的 2mV/℃ 漂移的影响。图 8 ( a ）电路通过使用籍位放大器来确定断点，从而避免出现上述两个问题。
如果加在IC2的同相输人端（脚 3 ）上的信号是在箱位电压之间，则IC2就能象标准运放那
