能将电池与负载断开的固态继电器电路图

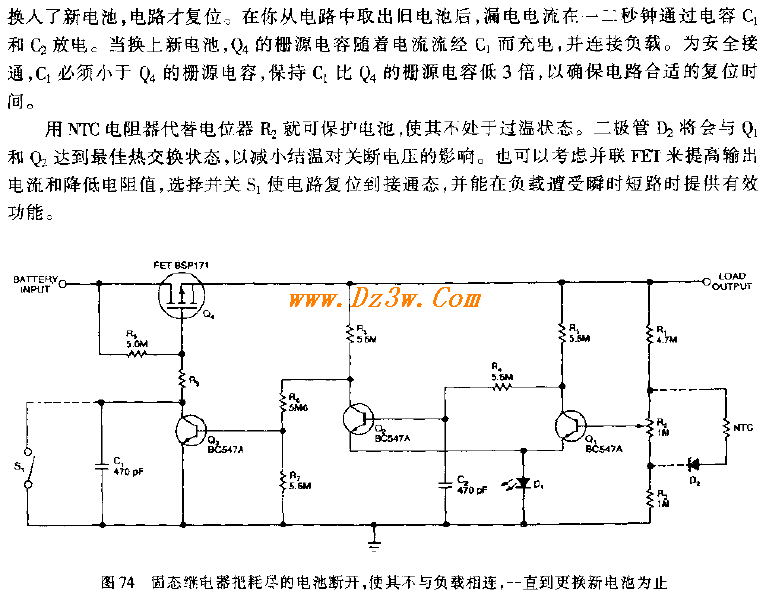

图 74 所示的电路使用了一种低阻值 P 沟道 FET （场效应晶体管）Q1，当电池的电压低于一定值时，将负载与电池断开，这种断路状态一直保持到更了新电池为止。Q1的最小阈值决定了电路中电他电压的最低工作电压，对于大多数 IET 来说，这最低的电池电压为 5V 。
