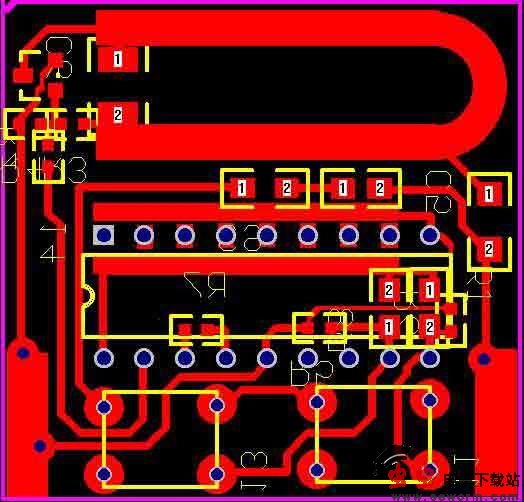

第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印。

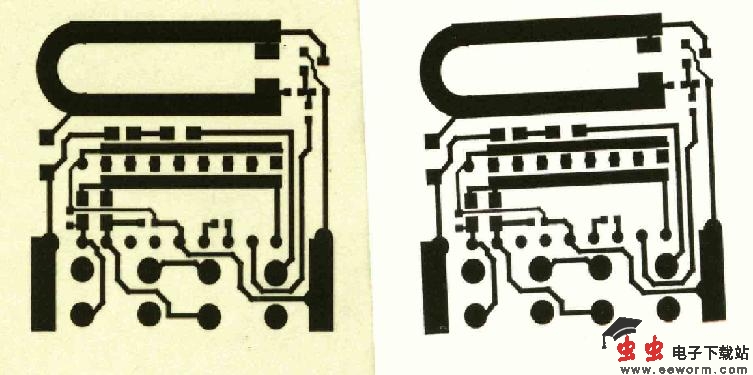

第2步：将PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）。
第3步：将打印好PCB的转印纸平铺在覆铜板上，准备转印。

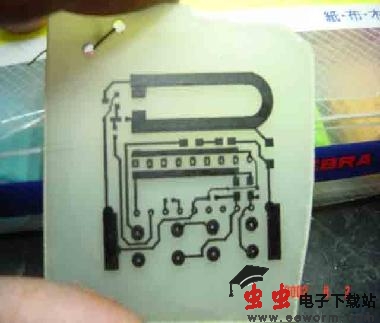

第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层。
第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功。
第6步：准备好三氯化铁溶液进行腐蚀。
第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。
第8步：清理出焊盘部分，剩下的部分用于阻焊。
最后，关于热转印纸的来源问题的问与答
第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印：
第2步：将PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）
第3步：将打印好PCB的转印纸平铺在覆铜板上，准备转印
第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层
第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功！
第6步：准备好三氯化铁溶液进行腐蚀。
第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。
第8步：清理出焊盘部分，剩下的部分用于阻焊。
请问哪儿有卖热转印纸？
请仔细看第二步说明：JS所说的热转印纸就是不干胶纸的黄色底衬！具体一些：可以说是随处可见，你只要去买一些不干胶贴，揭去上面的不干胶贴剩下的黄色底衬就是所谓的热转印纸了！
再说一遍：郑州东明的热转印纸就是不干胶纸黄色底衬，只不过是从不干胶纸厂家订的货。
1：不要使电熨斗过热或者过凉，最佳温度是140～170之间，在这个温度范围以内，塑料碳粉的转移特性最佳。
2：要等温度低一些以后再将转印纸揭下来，慢慢的揭，发现又没转印好的部分请再盖上，再次加温加压进行热转移。
3：一些实在有问题的部分（比如断线）请用油性碳素笔或者指甲油，油漆什么的进行补救一下不过这种情况不是很多。
通常制作印刷电路板用三氯化铁来腐蚀，但这种方法需要时间长，而且加温不便，如温度过高又会引起漆皮脱落，甚至把线路腐蚀断。现在介绍一种用过氧化氧（双氧水）与盐酸来腐蚀印刷电路板的方法，具有操作简便、速度快、成本低等特点。特别适宜制作大面积印刷电路板。
腐蚀液配置方法如下：
把浓度为31％的过氧化氢（工业用）与浓度为37％的盐酸（工业用）和水按l：3：4比例配制成腐蚀液。先把4分水倒入盘中，然后倒人3分盐酸，用玻璃棒搅拌再缓缓地加入1分过氧化氢，继续用玻璃棒搅匀后即可把用漆描绘过的（也可用透明胶带粘贴用小刀裁去线路以外的部分）铜箔板放入，一般五分钟左右便可腐蚀完毕，取出铜箔板，用清水冲洗，擦干后就可使用了。
此腐蚀液反应速度极快，应按比例要求掌握，如比例过于不当会引起沸腾以至液水溢出盘外。另外在反应时还有少量的氯气放出，所以最好在通风处进行操作。[!--empirenews.page--]
