由INA128构成的差分电压-电流变换电路

📅 发布时间：2013-10-11 04:05 👁️ 浏览：4 🏷️ 标签： INA 128 差分变换电路

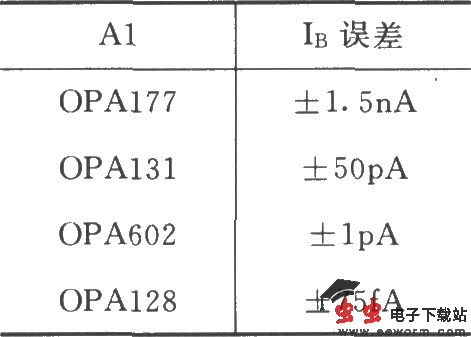

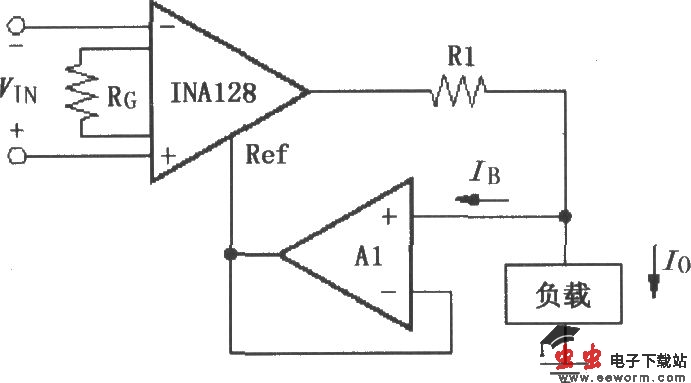

如图所示为由INA128构成的差分电压-电流变换电路。INA128输出经R1及A1构成电流源，输出电流Io可看作是恒定的，只与输入电压和R1有关，Io=(VIN／R1)×G。A1选型及IB误差见下表。

由INA128构成的差分电压-电流变换电路
