电子“气功师”电路原理图

📅 发布时间：2013-10-11 00:10 👁️ 浏览：2 🏷️ 标签：电子电路原理图

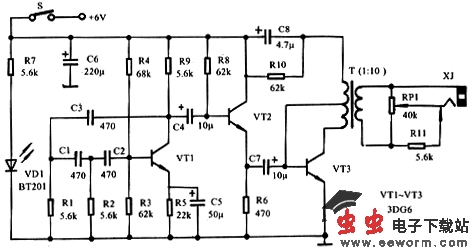

图69

图中变压器T采用晶体管收音机输入变压器。输出电极采用单面敷铜板，剪成直径5cm大小，将引线焊好即可。使用时，可在电极和皮肤之间垫几层湿的纱布。输出脉冲用试探法估计，在调试时可用手触摸电极感到“跳”、“麻”、“胀”时就可以了。每次使用10～20分钟
