由MAX4102／4103构成的反相增益电路

📅 发布时间：2013-10-07 01:10 👁️ 浏览：1 🏷️ 标签： 4102 4103 MAX 反相

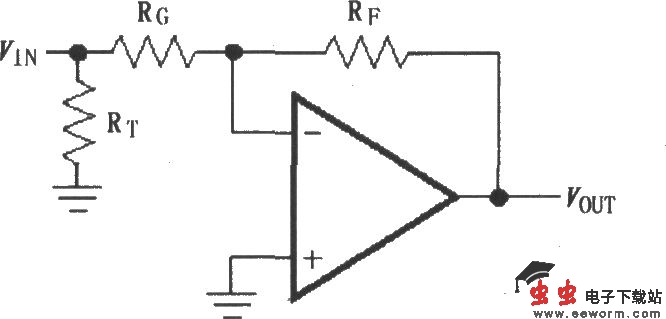

如图所示为由MAX4102／4103构成的反相增益电路，放大器的增益由RF与RG比值确定，且不会影响放大器频率补偿。RF与RG阻值、带宽及增益的选择见下表。VOUT=-(RF／RG)VIN。

由MAX4102／4103构成的反相增益电路
