CSJ-R05A与单片机配合的应用电路

📅 发布时间：2013-09-28 06:25 👁️ 浏览：0 🏷️ 标签： CSJ-R 05 单片机应用电路

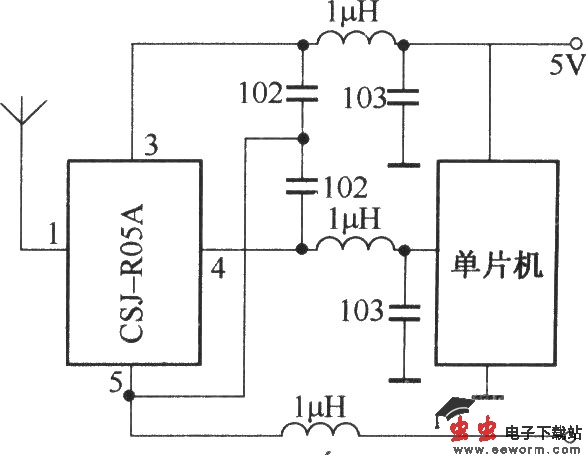

如图所示是CSJ-R05A与单片机配合的应用电路。由于单片机对无线接收系统都存在着一定的电磁干扰，这种干扰轻则导致接收机接收距离变近，重则会导致接收机不能正常工作。为抑制单片机系统对接收机的干扰，在接收机中增加了由三个色环电感和四个电容组成的去耦电路，必要时还可对单片机采用屏蔽措施，以进一步抑制干扰。
