电平显示器由五只发光二极管作显示，可以直接指示电平的高低，也可以稍加改动作温度的指示、光照强度的指示或测量某些物质电阻值的指示等。它的应用很广泛也很灵活。
一、元器件及材料的准备
所用的元器件如表4所示。
表4
|
序号 |
元器件规格 |
|
R1 |
1kΩ、1/8W碳膜电阻器 |
|
R2~R4 |
30kΩ、1/8W碳膜电阻器 |
|
R5、R6 |
51kΩ、1/8W碳膜电阻器 |
|
R7 |
180Ω、1/8W碳膜电阻器 |
|
R8 |
240Ω、1/8W碳膜电阻器 |
|
R9 |
300Ω、1/8W碳膜电阻器 |
|
R10 |
360Ω、1/8W碳膜电阻器 |
|
R11 |
430Ω、1/8W碳膜电阻器 |
|
R |
10kΩ、1/8W碳膜电阻器（测试用） |
|
RP |
100kΩ电位器 |
|
VD1~VD5 |
φ5红色发光二极管 |
|
VT1~VT6 |
9014等NPN型三极管 |
|
SA |
1×2小型开关 |
|
|
6V电池夹 |
|
|
60mm×30mm电路板 |
 |
|
图4-1 发光二极管的外型与符号
|
二、电路的制作与调试

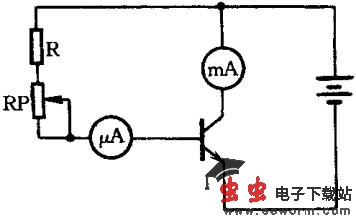

首先检测好所用的所有元器件，做好元器件引线的处理工作。然后参考电原理图图4-2、电路板安装图图4-3和电路板元件图图4-4,把电阻器、三极管和发光二极管依次焊到电路板上,注意三极管的管脚和发光二极管的极性不能搞错。安装发光二极管时不要剪短管脚,让它高于其它元器件,这样在装盒时可以使发光二极管露在盒外边。
 |
|
图4-2 电原理图
|
电路安装完毕可以进行调试,在电原理图的A、B两点之间接一个100kΩ的电阻器,接通电池后,由小到大调节100kΩ的电位器,可使发光二极管VD5到VD1依次发光。
实际使用时,如果被测试信号电平在1~4V之间,则不需安装电位器RP,只要将被测信号连接到电路板的电位器位置上(即电路的B、D端)。如果被测试信号电平较高则需要使电位器RP进行调节,被测信号应连接到电路的C、D端。如果被测试信号电平很低,还需增加放大电路。
 |
|
图4-3 电路板安装图 |
 |
|
图4-4 电路板元件图
|
