三相四线电表接线图

📅 发布时间：2013-09-24 19:30 👁️ 浏览：1 🏷️ 标签：三相四线电表接线图

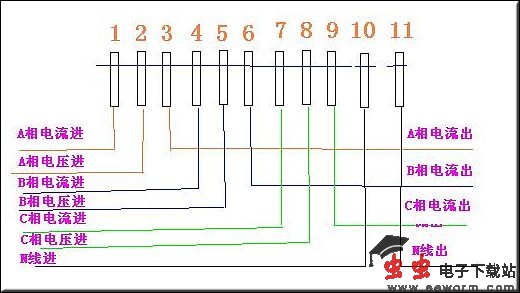

其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。

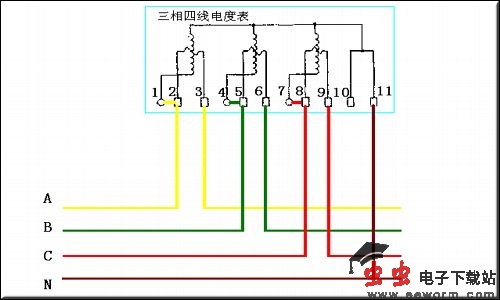

不带电流互感器的三相四线电表接线图

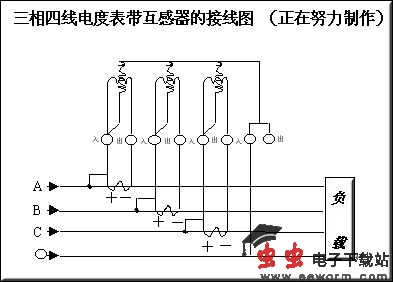

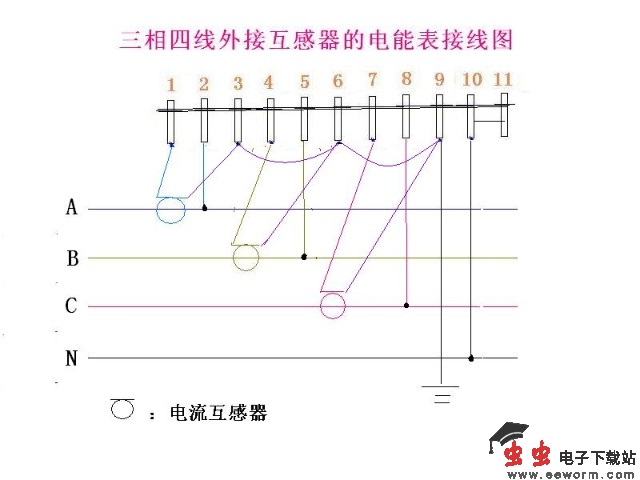

带电流互感器的三相四线电表接线图
