ECC802S组成的SRPP前级

编辑:电子小虫 2013-08-20 03:30 3 次浏览 约 146 字 · 预计阅读 1 分钟

 ECC802S组成的SRPP前级放大器电路图

ECC802S / 12AU7 / ECC82  Tube Preamplifier Schematic

图1 ECC802S前级放大器电路图

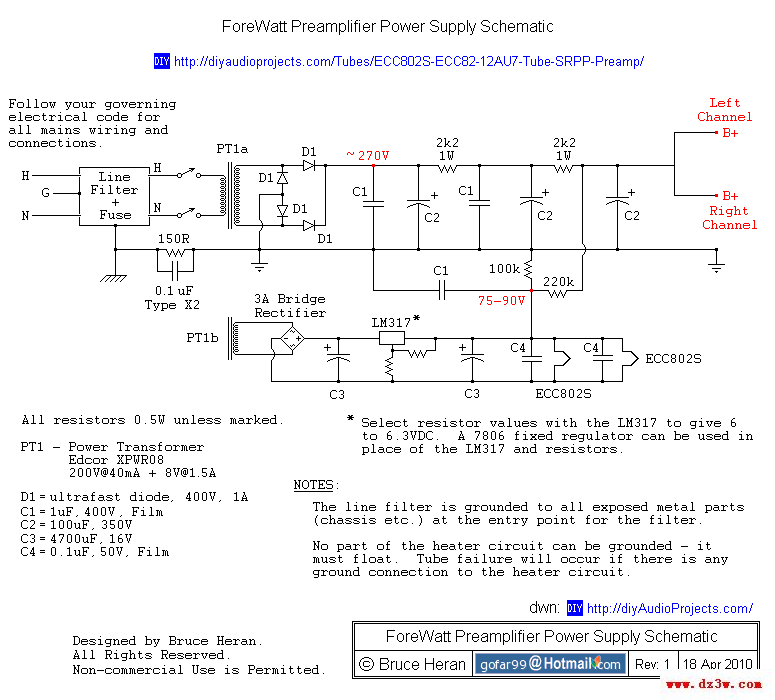

ForeWatt Preamplifier Power Supply Schematic

图2 前级功放电源电路图

对本电路制作有兴趣的同学请参考引用链接

http://diyaudioprojects.com/Tubes/ECC802S-ECC82-12AU7-Tube-SRPP-Preamp/
