音响同步彩灯控制集成电路5G052典型应用电路

编辑:eeworm 2013-10-02 17:40 3 次浏览 约 171 字 · 预计阅读 1 分钟

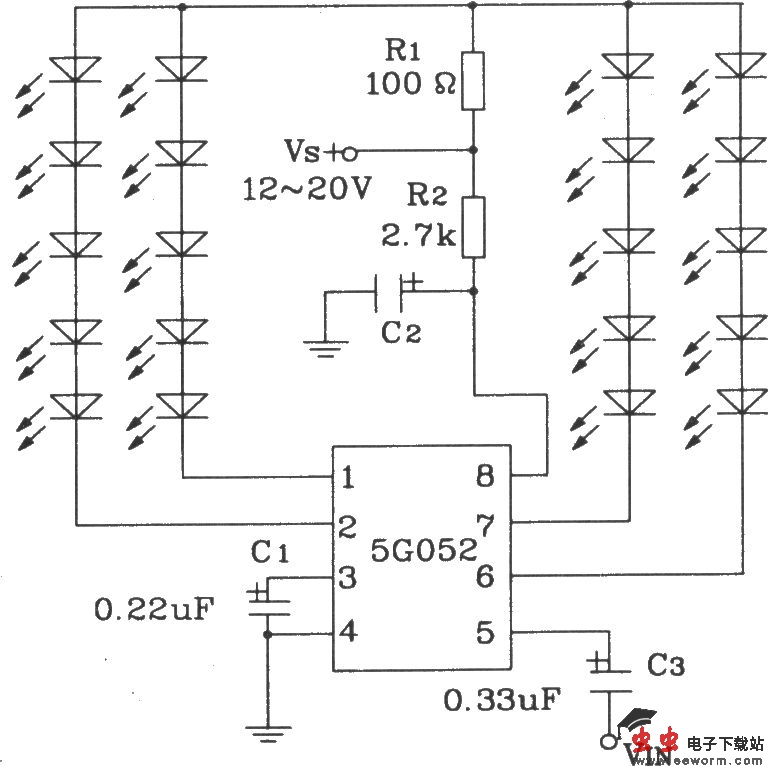

音响同步彩灯控制集成电路5G052典型应用电路

音响同步彩灯控制集成电路5G052典型应用电路

5G052四路输出顺序为A、B、C、D,工作电压VDD可低至5V,但随VDD降低,LED发光变化速率会随之升高,即振荡频率fosc相对电源电压来说不稳定。图中C1决定振荡频率范围,即发光速率变化范围。C1值增大,C1上并接电阻会使速率提高。C2是电源去耦电容。R1是LED流电阻。R2是电源限流。
