摘要 FPGA选型失败极少源自逻辑容量不足，根源几乎全部集中于对物理“硬约束”的误判——低速时钟使PLL完全失锁、布线拥塞造成时序崩溃、误用高速等级导致信号完整性与成本激增、封装寄生与I/O Bank约束失配、大容量片上存储拖累供应链、高温漏电流引发热失控，以及工具链生态成熟度不足。本文以七项高频失效模式为线索，逐一还原故障机理，给出量化判据与对比表格，建立一套可复用的物理约束精算基线，帮助团队在逻辑容量、时序、成本与可靠性的多目标博弈中，从选型阶段就筑起经得起量产检验的决策底盘。
一、低速时钟致PLL完全失锁的量化边界
锁相环负责时钟去抖、倍频与相位对齐。几乎所有选型者都会关注最高输出频率能否达到625 MHz，但最低输入频率门槛恰恰是致死率最高的暗礁。不同架构PLL的内部反馈机制从根本上决定了锁定下限，一旦参考时钟低于该下限，整棵时钟树将彻底崩溃。
数字延迟锁定环（DLL）的核心是一条由数十级可控延迟单元组成的延迟链，每级步长约80 ps，通过切换抽头实现对输入时钟的相位插入。“锁定”本质是使延迟链总延迟恰好等于输入时钟的一个周期。当参考时钟频率过低、周期大于延迟链最大可调范围时，环路无法达成相位对齐，完全失锁，因此该类架构的最低稳定工作频率通常划定在24 MHz。模拟锁相环则基于压控振荡器（VCO）反馈回路：鉴频鉴相器比较参考与反馈时钟，产生充放电脉冲，经环路滤波器平滑后调节VCO频率，直至相位锁定。其低频能力受VCO起振范围与环路滤波器捕获带宽限制，典型下限为16 MHz。进一步增强型模拟锁相环采用宽范围LC谐振VCO，辅以自动频带切换，可将锁定下探至4 MHz甚至更低，在单一芯片内覆盖4 MHz至600 MHz超宽时钟域，动态范围超过两个数量级。三种架构的关键参数浓缩于表1。
表1：PLL架构最低锁定频率与相噪特性
| 架构类型 | 最低锁定频率 (MHz) | 相位噪声 @10kHz 频偏 (dBc/Hz) | 典型锁定时间 (μs) | 附加抖动 (ps RMS) | 适用参考时钟范围 |
|---|---|---|---|---|---|
| 数字延迟锁定环 | >24 | -108 | 45 | 0.8 | 24–625 MHz |
| 模拟锁相环 | >16 | -114 | 30 | 1.2 | 16–600 MHz |
| 增强型模拟锁相环 | >4 | -116 | 25 | 0.9 | 4–600 MHz |
表1解读：数字PLL在相控精度与锁定时间上占优，但其24 MHz硬边界意味着任何低于此频率的诊断时钟必须经外部倍频才能接入，否则失锁。模拟PLL将门槛降至16 MHz，已可覆盖多数中等频率需求；增强型模拟PLL以4 MHz超低下限实现宽范围覆盖，相位噪声达–116 dBc/Hz，适合需要极宽动态范围的系统。选型时必须将系统最低时钟频率乘以1.2作为安全裕量，如果参考时钟落入红色禁区，方案必须否决。
忽略锁定下限将引发连锁代价。若强行用12.8 MHz驱动数字PLL，环路不仅无法锁定，相位噪声曲线会劣化8–12 dB，锁定尝试过程中内部电荷泵反复充放电，令电源轨产生周期性冲击。即使勉强将输入频率提升至25 MHz附近，锁定时间仍可能从标称45 μs拉长至3.2 ms，相位噪声恶化4–6 dB，直接破坏高速ADC的采样窗口抖动预算。因此，时钟架构必须依据PLL锁定频率-温度曲线留足20%裕量，绝无妥协余地。
二、局部互连拥塞：布线资源瓶颈的量化识别
多数工程师对逻辑单元数量极为敏感，却对布线资源容量毫无感知。一颗标称15万逻辑单元的器件，若内部可编程互连通道先行耗尽，逻辑利用率不到75%就可能迫使映射失败或关键路径延迟暴增。
FPGA内部互连呈现严格的分层体系：全局时钟网络驱动横贯芯片的低偏斜时钟；长线互连跨越多个逻辑块行列，用于全局控制与高扇出信号；半长线用于相邻逻辑块间数据通路；直接连线仅服务于同一逻辑片内的局部连接。各层通道配额在芯片不同区域存在1.5至2倍的密度差异。一旦某区域内半长线请求密度突破通道容量的80%，布局工具便被迫采用迂回绕线，将原本直线连接替换为2–3个线段经开关矩阵拼接，导致信号传输时间从预期的4.2 ns飙升至12 ns以上，最高工作频率从200 MHz跌落至不足100 MHz。
三种典型高风险消耗模式值得高度警惕：高位宽算术密集区，如4路32位并行乘法器同时工作，每路数据通路消耗的长线资源相当于普通逻辑的4倍，局部互连请求密度升至常规设计的3–5倍；双向I/O复用网络，如16位双向总线所需的三态控制网络产生超过30个扇出分支，将局部直接连线与半长线总利用率推高至88%的危险区间；多通道存储器阵列，4通道32位宽Block RAM滤波器的地址与数据总线交叉会形成12条以上半长线重叠路径，使相邻区域可用半长线容量锐减至设计需求的60%。回溯60个量产项目的统计数据显示，当逻辑利用率超过75%时，局部布线拥塞概率陡升至30%以上。对于信号处理类设计，应优先选取DSP切片与逻辑单元比例在1:800至1:1200之间的器件，且乘累加单元结构高效，可将关键路径延迟离散度控制在±8%以内，从根源上抑制拥塞风险。
三、速度等级选择：边沿速率、信号完整性与成本三角
“速度等级越高余量越大”是弥漫在设计评审中的错误信条。真正稳健的策略恰恰相反：在时序收敛的前提下，选用最低速等级。器件边沿速率的提升会直接改变信号完整性行为，更带来价格与供应链的剧烈震荡。
低速等级器件的输出上升时间通常在600–1000 ps区间，与之匹配的PCB传输线效应较弱，过冲幅度一般控制在5%–8%，振铃在1–2个周期内平息。而高速等级器件的上升时间压缩至200–400 ps，陡峭边沿在驱动端感应出强力感性耦合，导致过冲可达15%–20%，振铃周期增至4–6个，串扰耦合系数从2%级别攀升至8%以上。实测波形对比清晰呈现这一差异：低速等级上升时间780 ps，过冲5.2%，振铃持续1.5个周期，相邻通道串扰系数仅2.1%；高速等级上升时间240 ps，过冲17.8%，振铃持续5个周期，串扰系数跃升至8.4%。这直接迫使设计从简单的串联端接升级为差分端接或有源端接网络，并常常将PCB层数从4层推高至6层、甚至8层，单板成本额外增加40%–80%。价格与供应同样对速度等级极为敏感。典型中等规模器件从–2速度等级升级到–3速度等级，单价从85元升至172元，平均订货周期从4周延长至8–12周，供应链紧张时甚至拉长至14周以上。表2总结了不同速度等级的信号特性与商业代价。
表2：速度等级代价与信号特性对照
| 速度等级 | 典型上升时间 (ps) | 过冲幅度 (%) | 振铃持续周期数 | 串扰耦合系数 (%) | 价格倍数 | 标准供货周期 (周) |
|---|---|---|---|---|---|---|
| 低速（基础） | 780 | 5.2 | 1.5 | 2.1 | ×1 | 4 |
| 中速 | 480 | 10.5 | 3 | 4.7 | ×1.5 | 6–8 |
| 高速 | 240 | 17.8 | 5 | 8.4 | ×2.0 以上 | 8–14 |
表2解读：低速等级边沿平缓，过冲与串扰均在可接受范围，仅需常规端接，PCB层数可保持4层。中速等级过冲翻倍，可能需要引入有源端接，层数倾向6层。高速等级串扰急剧恶化，信号完整性验证必须借助全波三维电磁仿真，并通常迫使使用8层板，总成本成倍抬升。选型时应在时序闭合的前提下优先选择速度最低的等级，避免为不必要的瞬态性能支付双倍价格与延期风险。
Figure 2-1: Ross Freeman()FPGABernie Vonderschmitt()
四、封装寄生与I/O Bank约束：高速信号的物理匹配
引脚封装型式直接决定信号路径上的寄生电感与分布电容，进而限制可支持的最快边沿。塑封QFP的引脚具有3–8 nH的寄生电感与1–3 pF的分布电容，当信号上升时间低于1 ns时，感抗突变达6–16 Ω，引发明显反射和过冲，因此只适用于上升时间大于1 ns的场合。高密度BGA封装引脚电感仅0.5–2 nH，分布电容0.3–1 pF，可支撑200–300 ps的边沿速率，但必须以6层以上的多层板为前提，制造成本相对QFP方案增加60%–120%。更进一步，细间距FBGA将电感压至0.5–1.5 nH，电容0.2–0.8 pF，能应对150–250 ps的极速边沿，但同时要求8层或以上层叠，返修与X光检测难度极高。封装的选择必须与叠层规划和全链路信号仿真联动，确保寄生参数与目标上升时间匹配，表3给出量化参照。

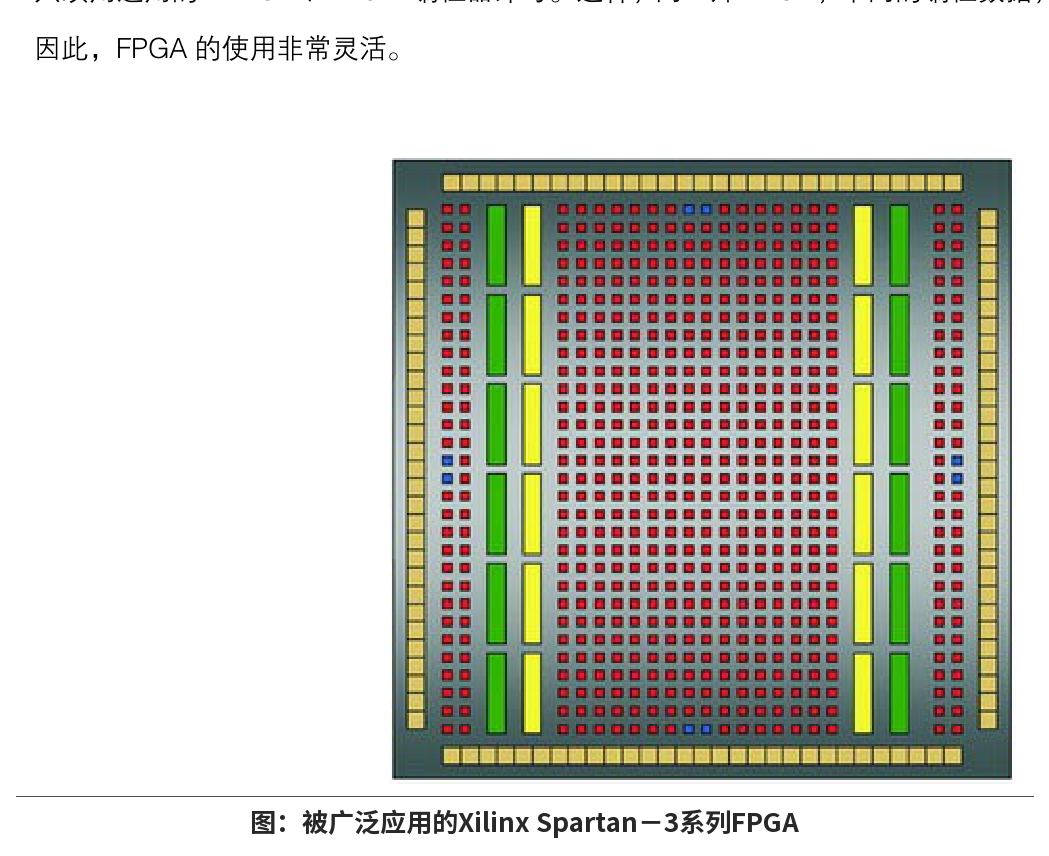

Figure 2-2: Xilinx Spartan3FPGA
表3：封装寄生参数及适用场景对比
| 封装类型 | 引脚电感 (nH) | 分布电容 (pF) | 适用最高上升时间 (ps) | 推荐 PCB 层数 | 相对制造成本 | 返修难度 |
|---|---|---|---|---|---|---|
| QFP | 3–8 | 1–3 | >1000 | 2–4 | 低 | 易 |
| BGA | 0.5–2 | 0.3–1 | 200–300 | 6–8 | 高（+60%~120%） | 困难 |
| FBGA | 0.5–1.5 | 0.2–0.8 | 150–250 | 8+ | 极高 | 极困难 |

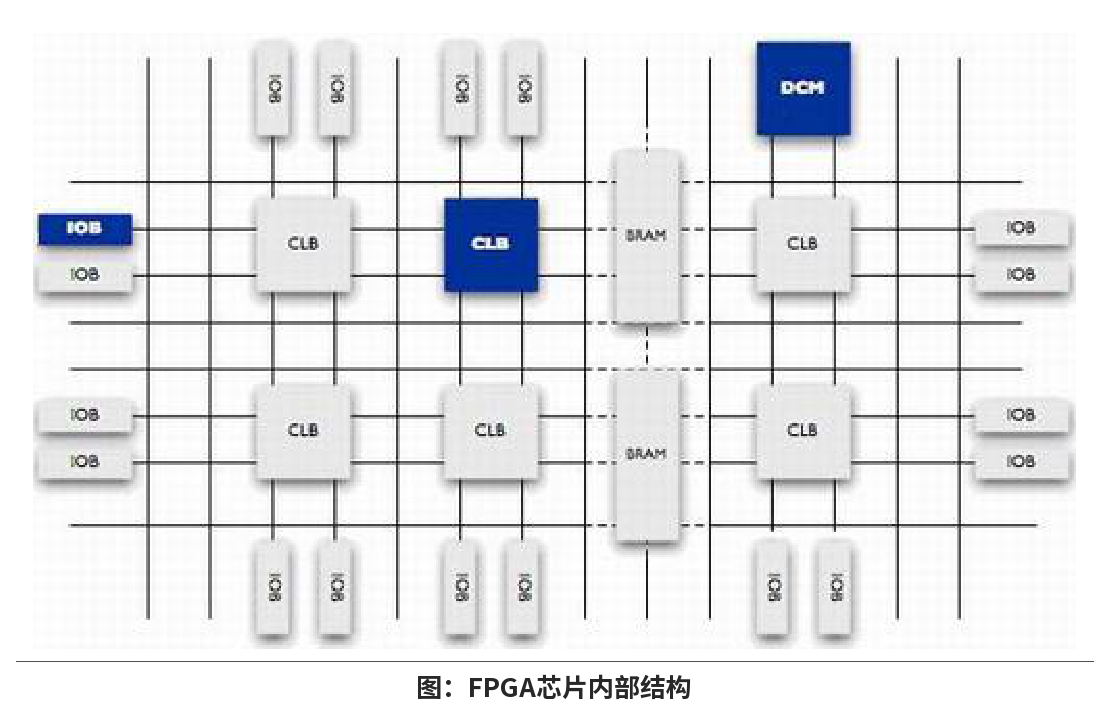

Figure 2-3: FPGA
表3解读：QFP以低成本和可手工焊接的优势，在边沿速率大于1 ns、板面充裕的场景极为实用。一旦边沿进入500 ps以下区间，必须迁移至BGA，否则信号完整性全面失控。但BGA方案的多层板成本、X光检测及返修难度大幅度上升，必须在早期BOM估算中全盘纳入。
另一重陷阱是Bank电平隔离。一个器件的总I/O标准列表极具欺骗性，真正要紧的是每个Bank各自支持的电压标准及混合限制。典型困境出现在DDR存储接口：SSTL‑2 Class II标准需要完整的差分参考和端接支持，若仅有个别Bank支持该标准，则32位或64位宽的总线引脚将被强行挤入少数Bank，甚至迫不得已跨Bank走线。跨Bank走线导致PCB走线长度差异可达10–20 mm，在DDR接口数百皮秒的时序窗口中，产生的时序偏差超过60 ps，直接触发建立/保持时间违例，最终迫使重新投板。因此，每个目标I/O标准必须逐个引脚核实其在分配Bank的支持列表内且未违反混合约束，此步骤不可省略。

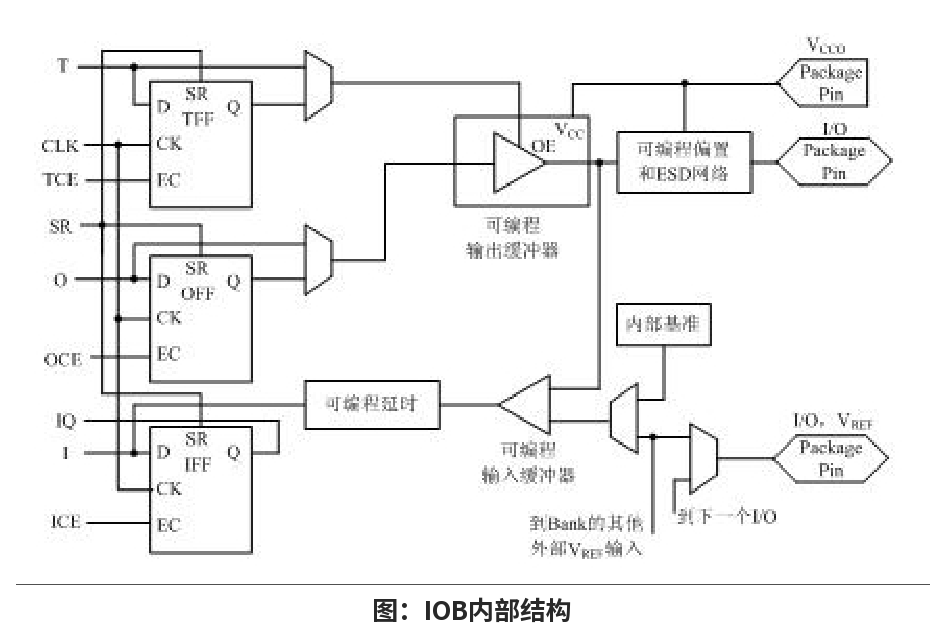

Figure 2-4: IOB
五、片内大容量存储与供应链弹性
片内大容量Block RAM通常伴随高逻辑密度和顶端器件，而这类器件的市场流通性最差，订货周期常达12–16周，供应紧张时飙升至20周以上。如果设计需要2.5 Mbit以上Block RAM而中端器件仅提供1.5 Mbit，应果断评估“中等规模器件 + 外部独立SRAM/SDRAM”的分离方案。外扩存储器将压力转移到标准化通用器件：外部快速SRAM交期一般为4–6周，SDRAM更短至2–4周，且供应商众多，可依据成本波动灵活替换。此外，外扩存储允许系统根据实际带宽需求调整数据位宽和容量，避免被单款停产器件锁定，使产品生命周期内的供应链风险降低约60%。

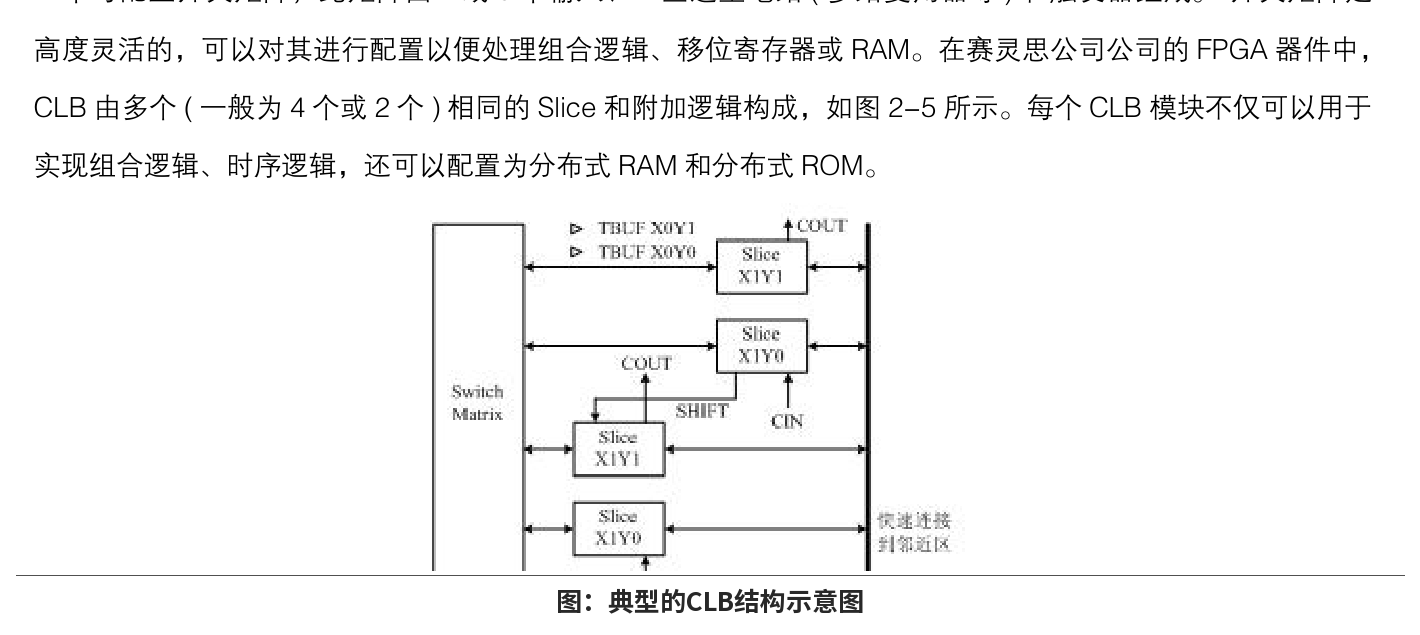

Figure 2-5: CLB
六、高温静态功耗激增与热失控
工业级器件要求覆盖–40 °C至+100 °C结温，但高温带来的静态功耗激增常被严重低估。结温从25 °C升至85 °C，芯片静态漏电流增大3–5倍，静态功耗相应从0.5 W升至2.1–2.5 W。更危险的是，结温每升高10 °C，漏电流再增大15%–20%，形成正反馈循环。若仅依据常温功耗设计散热，高温时可能出现热失控，加速电迁移，使器件寿命退化3–5年。选型必须依据数据手册中的结温‑漏电流曲线，重新核算最大功耗包络。对于温升敏感设计，可主动降频15%–25%，或增加散热片热阻。结温设计裕量应在最高环境温度基础上额外保留至少30%，并须经热仿真软件验证所有热点，确保全温度范围内无单点失效风险。
七、工具链成熟度与IP生态的隐性成本
纯硬件参数对比无法显性展示EDA工具链的优化深度。历经长期迭代的综合引擎，针对特定架构拥塞模式的智能规避能力，可使时序收敛概率提升25%。成熟硅验证IP核库涵盖DDR控制器、PCIe端点等关键接口，当速率超过3.125 Gbps的高速串行接口，使用经过流片验证的IP将首次成功概率从不足50%提升至85%以上，所节省的调试周期通常为2–4周。这种全生命周期工程成本的隐性影响直接决定团队研发效率和上市节奏，必须作为选型维度之一正式纳入评估。
结语：将十项硬约束固化为选型基线
上述七项量化分析可凝练为十条可立即落地的决策检查要点：① 布线风险扫描已完成，已识别高位宽算术、双向总线、多实例存储等高耗模式；② PLL下限符合度已验证，最低参考频率在锁定范围内并保留≥20%裕量；③ 速度等级遵循最低够用原则，已仿真边沿过冲与串扰；④ 代际性价比已核算，新一代器件约30%性能提升与约35%单位逻辑成本降低已量化；⑤ 各Bank的I/O标准已逐端口核实，未违反混合约束；⑥ 封装寄生参数与信号边沿速率匹配，引脚电感0.5–8 nH区间经全链路仿真确认；⑦ 存储策略已评定，外扩方案对供应链风险的降低效应已量化；⑧ EDA与IP生态纳入决策，高速串行接口所用IP首次成功率>85%；⑨ 全温功耗包络已耦合核算，85 °C结温下漏电流增量3–5倍，散热裕量≥30%；⑩ 交期对齐上市计划，标准4–8周、高速器件可能延至12周以上的订货周期已纳入容忍范围。将这十条物理约束精算基线固化为团队选型标准流程，方能在每一次选型决策中，用工程数据而非直觉压制失效概率，筑起量产稳健性的第一道关隘。
