现场可编程门阵列设计进入深亚微米时代后，综合环节对最终时序收敛的决定性作用愈发突出。以Spartan‑3与Virtex‑4为代表的成熟架构，其互连延迟特性已在硅片中彻底固化，默认综合策略很难同时驯服深度流水线、高扇出控制网络与严苛源同步接口这三重压力。本文从若干典型设计中遭遇的建立时间违例集群切入，以问题解决的框架逐层拆解基于XST属性组合的数值调试闭环——不修改一行RTL，仅通过综合参数的精调与迭代，即可将最差负时序裕量从−2.5 ns拉回零值附近，并让最高工作频率提升15%以上。
一、违例热点的数值画像与物理成因
任何时序抢救的起点都是精确诊断。从综合报告中提取最差负时序裕量和扇出统计表，可以迅速锁定三类元凶，每类都对应明确的物理延迟构成。
高扇出控制信号：当全局复位、时钟使能等网络的扇出超过400时，单驱动点造成的网线延迟普遍达到2.5~3.8 ns。在一个100 MHz（周期10 ns）的系统中，仅此一项就独占总预算的三分之一。其物理根源在于驱动单元必须同时充放电大量负载电容，加之长走线寄生效应迫使布线引擎插入深度缓冲树，每一级缓冲又额外贡献约0.5 ns的门延迟。
输入/输出路径：默认综合将接口寄存器推入内部CLB切片。信号从焊盘抵达触发器D端必须依次穿越IO缓冲器（约0.8 ns）、开关矩阵（约0.6 ns）和多段通用互连（约1.2~1.6 ns），典型累加延迟2.5~3.0 ns。对于数据有效窗口仅5 ns的200 Mbps DDR总线而言，这几乎耗尽全部裕量。理解这一路径的物理结构是后续精准施治的关键：在默认CLB寄存模式下，焊盘位于芯片边缘，信号经输入缓冲器后沿通用互连资源向内穿越开关矩阵，抵达内部CLB中的触发器，整条路径可标注为“焊盘→IO缓冲器（0.8 ns）→开关矩阵（0.6 ns）→通用互连（1.2 ns）→CLB触发器（含建立时间0.2 ns），总计约2.8 ns”。与之并列的是强制IOB打包后的路径：信号仅需“焊盘→IO缓冲器（0.8 ns）→本地直连线（0.3 ns）→IOB内触发器（0.2 ns），总计1.3 ns”，压缩幅度达1.5 ns。这一物理路径的缩短正是后续表格中“路径延迟从2.5 ns降至1.3 ns”的根源。
逻辑级不平衡：流水线级间组合云深度若偏差超过30%，部分路径会被迫承受多余逻辑级。以4级LUT级联为基准，每级最低延迟约0.6 ns，额外增加一级即意味着关键路径延迟增加约0.5~1.5 ns（含该级LUT延迟与新增互连段）。
明确了违例的物理成因，就可以从XST提供的七项关键属性中制定有针对性的组合策略。表1以Spartan‑3A（速度等级‑4）为载体，汇总了各项参数的实测量化数据，所有资源消耗均表述为相对于原始设计的比例。
表1 XST关键参数时序增益与资源代价实测汇总
| 参数名称 | 推荐配置值 | 建立时间改善量 (ns) | 资源增量 (% 原始) | 适用触发条件 |
|---|---|---|---|---|
| Optimization Goal | Speed | 0.5~2.0 | LUT增加10~40% | 时序裕量低于0.5 ns |
| Register Duplication | Yes + Max Fanout ≤200 | 0.8~1.5 | 触发器增加30~60% | 控制信号扇出≥400 |
| Pack I/O Registers into IOBs | Yes | 1.0~2.0 | 0% | 源同步/系统同步接口 |
| Slice Packing | Yes | 0.3~0.8 | ＜1% | 多级组合逻辑云深度≥3 |
| Register Balancing | Forward/Backward | 0.5~1.5 | 触发器波动±5% | 流水级间负载偏差＞30% |
| Equivalent Register Removal | Yes | 无直接改善 | 触发器减少2~10% | 面积占用率＞85% |
| Max Fanout | 200~400 | 0.5~1.0 | 少量缓冲器或触发器 | 高扇出数据与控制网络 |
从表中可以提炼三条行动准则。其一，IOB寄存器打包是唯一实现零成本时序增益的手段——焊盘至寄存器路径延迟可从2.8 ns腰斩至1.3 ns，释放出的1.5 ns建立窗口对源同步总线具有决定性意义。其二，寄存器复制与最大扇出约束的耦合效应最为显著：当复位网络扇出为500时，二者联用可使路径延迟从3.0 ns降至1.5 ns以下，相当于回收半个10 ns时钟周期的时序预算。其三，将优化目标设为速度虽能提升频率5%~15%，但LUT开销可能膨胀至40%，在资源紧张器件上必须谨慎评估。
二、高扇出复位网络的复制与扇出控制
驱动树的非线性压缩机理
高扇出网络的延迟主要由驱动单元的负载电容与长走线寄生决定。当扇出超过200时，传统的缓冲树级联会引入2.5~3.8 ns延时。寄存器复制的本质是将单一驱动源拆分为多个并行副本，每个只承担总扇出的1/N。这里存在显著的非线性效应：扇出从800降至200（复制为5份）时，最大网线延迟从3.8 ns锐减至1.5 ns，降幅达60%，远超线性预期的25%。原因在于负载减轻后，布线引擎不再需要插入深度缓冲树，拥挤度同步下降，局部互连资源得到更优分配。
这一效应可以这样理解：高扇出单驱动模式下，一个位于芯片中央的驱动寄存器需要将复位信号送至分布在芯片各处的480个负载，布线引擎被迫插入三级缓冲树，每级贡献约1.0 ns延迟，总路径延迟达3.2 ns。而经过复制后，3个并行驱动器各自仅承担约160个负载，缓冲树深度压缩至一级，总延迟降至1.6 ns。这个对比直观解释了为何扇出约束的收益远超线性预期。
视频管线的量化修复实录
某多通道视频处理管线时钟目标100 MHz，综合后爆出132条寄存器间建立违例，最差负时序裕量达−1.8 ns。诊断显示，80%违例路径的起点或终点均与全局复位信号相关，该信号扇出高达480，单源驱动导致最大路径延迟3.2 ns，吃掉了32%的时钟周期。
修复分两步推进。首先，在XST综合约束文件中为目标网络指定Max Fanout = 200并全局使能Register Duplication。工具自动将复位寄存器复制成3个副本，每个驱动不超过200个负载，网线延迟应声跌落至1.9 ns，降幅1.3 ns（40.6%）。随后开启Slice Packing，工具把同一切片内的复位负载限制在CLB内部，借助硅片上的快速局部互连再压缩0.3 ns，复位路径最终延迟定格在1.6 ns。
时序改善的过程可由一组数值清晰地刻划：基线条件下时钟周期为10 ns，数据路径延迟3.2 ns加上建立时间要求0.5 ns，建立时间违例窗口为−1.8 ns——数据到达时刻严重滞后于所需时刻。开启扇出控制与寄存器复制后，复位路径延迟从3.2 ns压缩至1.6 ns，建立时间裕量由负转至−0.2 ns，违例窗口大幅收窄。仅这两步，设计的最差负时序裕量改善至−0.2 ns，违例路径从132条骤减至11条，最高工作频率从90 MHz推高到108 MHz。新增的触发器只有85个，占器件总量的1.3%，全程未触碰RTL代码。
约束实施与操作指引
要实现上述精确控制，需在综合约束文件（.xcf）中绑定具体网络与实例：
BEGIN MODEL "top_level"
NET "rst_n_global"
max_fanout = 200;
INST "rst_reg"
register_duplication = yes;
END;
操作路径为：在“Processes”窗格右键“Synthesize – XST”，选择“Process Properties”，切换到“Xilinx Specific Options”标签页。在“Max Fanout”输入框中填入200，并勾选“Register Duplication”复选框，即可将两份约束同时注入综合流程。
三、源同步接口的零成本路径压缩
IOB寄存器的物理捷径
Figure 2-1: Ross Freeman()FPGABernie Vonderschmitt()
默认综合将输入第一级触发器映射到内部CLB，信号从焊盘抵达寄存器的路程长达2.5~3.0 ns。若强制开启Pack I/O Registers into IOBs，工具会将入口寄存器直接推入IOB内部的专用触发器。物理路径急剧缩短为“焊盘—输入缓冲器—本地直连线—IOB触发器”，延迟立减至1.2~1.5 ns。对于数据率200 Mbps的DDR源同步总线，数据有效窗口仅有5 ns，这释放出的约1.3 ns直接填补了原本−0.5 ns的建立时间缺口，并将裕量拉至+1.5 ns，远超0.8 ns的规范要求。
调优步骤与DCM配合下的时序窗口演变
下表记录了一条16位DDR源同步接口的完整调优过程，所有数值均基于Spartan‑3A −4器件实测。

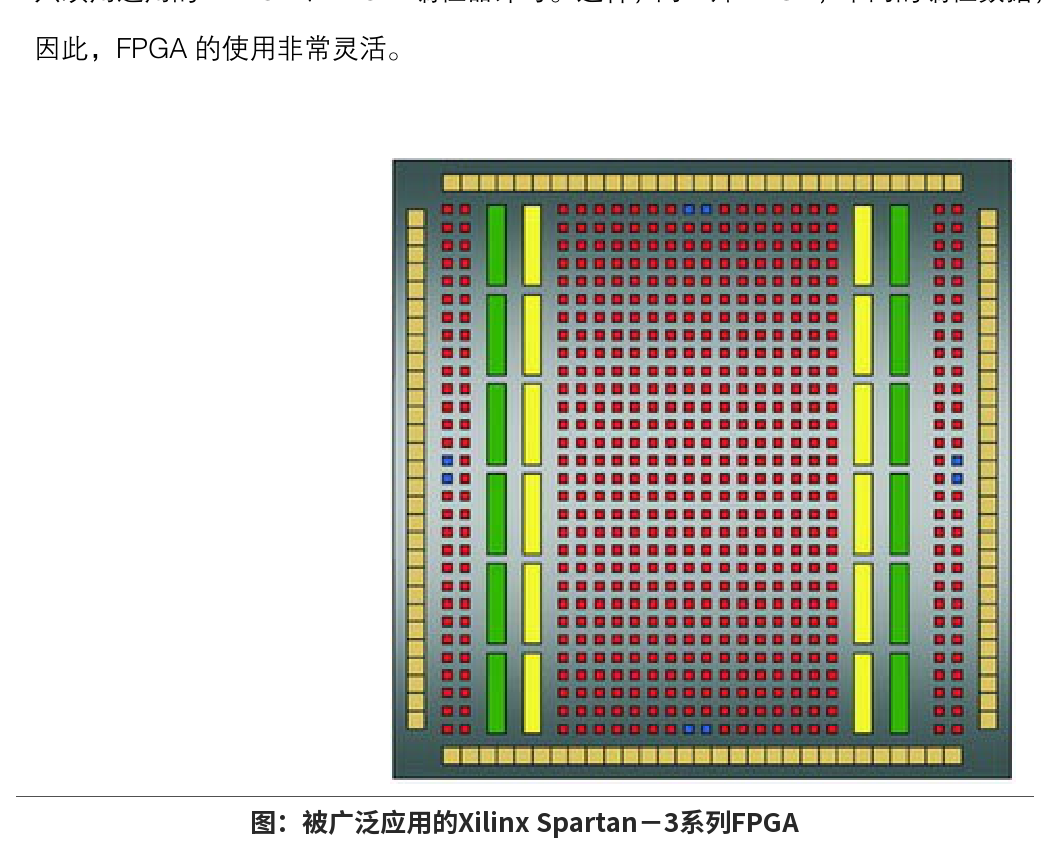

Figure 2-2: Xilinx Spartan3FPGA
表2 源同步接口时序收敛方案对照
| 操作步骤 | 路径延迟 (ns) | 建立裕量 (ns) | 资源变化 (LE) |
|---|---|---|---|
| 默认综合（基线） | 2.5 | +0.3 | 基准值 |
| Global Optimization Goal → Offset In Before | 2.2 | +0.6 | 0 |
| Pack I/O Registers → Yes（强制） | 1.3 | +1.5 | 0 |
| 配合DCM输出时钟移相45° | 等效补偿1.1 | +1.6 | 少量DCM资源 |
调整严格遵循渐进原则。第一步，将全局优化目标设为Offset In Before，指引综合器聚焦输入建立路径，延迟从2.5 ns减至2.2 ns。第二步，强制开启IOB寄存器打包，焊盘至寄存器延迟直接压缩到1.3 ns，建立裕量跃升至+1.5 ns。最后，为补偿PCB走线不对称，调用数字时钟管理器（DCM）的相移功能，将输出时钟前移45°，等效提供约1.1 ns的沿偏移，进一步巩固时序裕量。整个过程逻辑面积零增加，IOB资源零额外消耗。

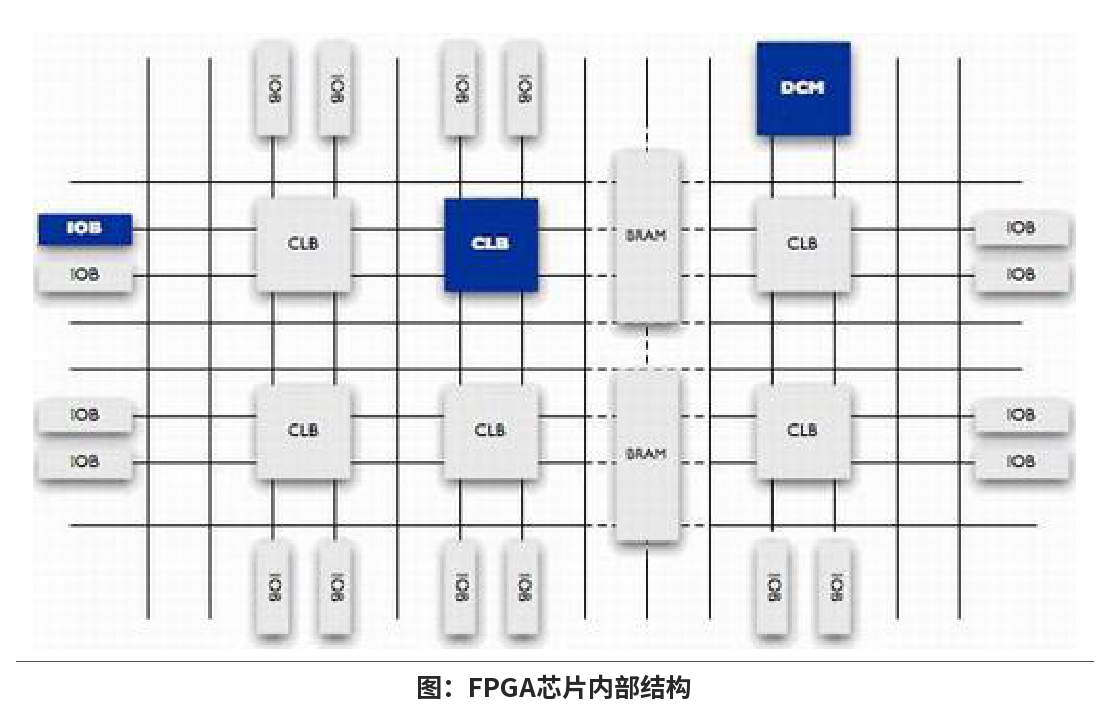

Figure 2-3: FPGA
上述过程反映在数据有效窗口的变化上：基线条件下200 Mbps DDR总线的数据窗口仅左侧约0.3 ns裕量可见，右侧采样点濒临数据跳变沿；经Offset In Before优化后左侧裕量扩展至0.6 ns；强制IOB打包后左侧裕量达1.5 ns，窗口中央显著增宽；DCM 45°相移后时钟沿恰好对准窗口正中心，两侧裕量均衡分布，总时序裕量达1.6 ns。
四、面积吃紧时的混合策略与阶梯实验
当Spartan‑3 XC3S200这类小容量器件接近满额时，单一的全局速度优化会因LUT膨胀40%而无法布通。此时宜采用全局面积优先搭配局部速度补偿的折中方案。将Optimization Goal设为Area、Effort设为Normal并启用Equivalent Register Removal后，触发器用量从1800个锐减至1520个（−15.5%），LUT占有率从92%压至78%。但代价是最高频率从130 MHz跌至114 MHz，损失约12%。为挽回关键性能，对设计中3个高扇出控制节点局部使能寄存器复制并设置Max Fanout = 300，频率随即恢复至122 MHz，损失收窄至6%，而LUT占用仅小幅反弹至81%。即用3.5%的LUT增量换回了7%的频率提升，实现了面积约束与速度需求之间的量化平衡。

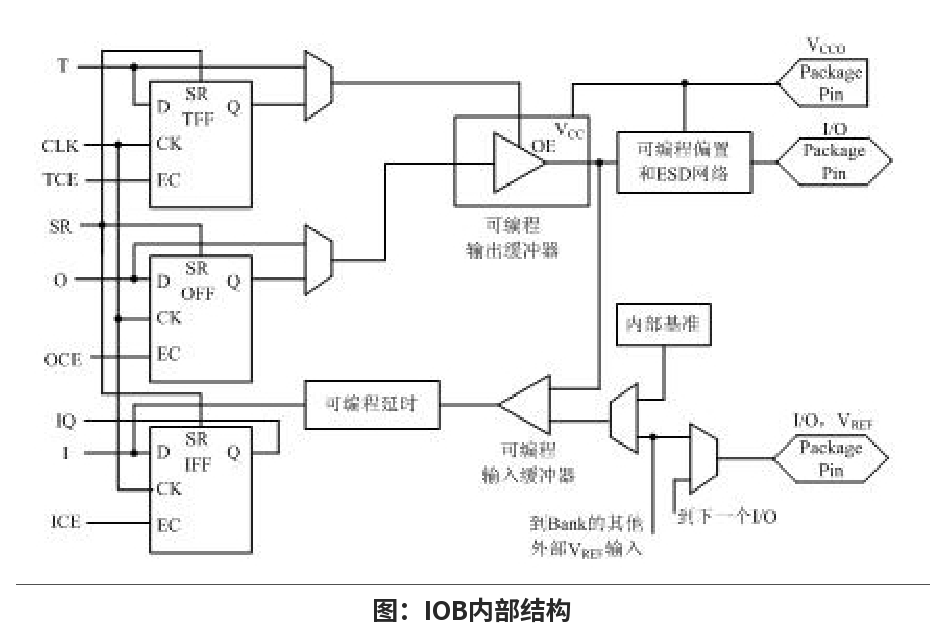

Figure 2-4: IOB
为进一步揭示扇出阈值的边际效用，对同一高扇出网络逐步收紧扇出上限，得到表3的阶梯实验数据。实验基于Virtex‑4 LX25中的一个原始扇出为800的全局复位网（器件约含24,000个触发器）。
表3 Max Fanout阶梯限值下的时序与资源分布
| Max Fanout设定值 | 复制后寄存器总数 | 最大网线延迟 (ns) | 最高工作频率 (MHz) | 增加触发器 (个/占比) |
|---|---|---|---|---|
| 无限制 | 1 | 3.8 | 95 | 0 (0%) |
| 400 | 3 | 1.9 | 112 | 96 (0.4%) |
| 200 | 5 | 1.5 | 128 | 192 (0.8%) |
| 100 | 10 | 1.2 | 135 | 432 (1.8%) |
| 50 | 20 | 1.1 | 138 | 912 (3.8%) |

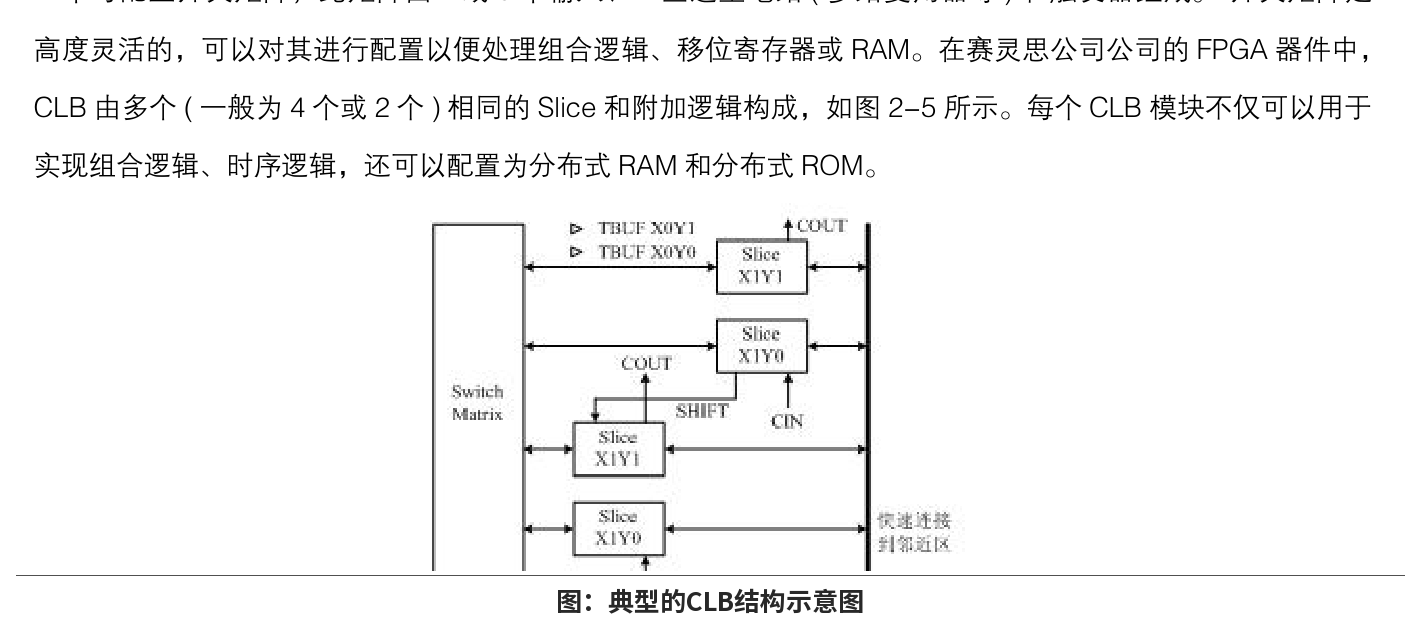

Figure 2-5: CLB
从400收紧至200是性价比最优区间：延迟降低0.4 ns（21%），频率提升16 MHz（14.3%），每MHz增益对应约12个新增触发器。一旦越过200进入100乃至50的区间，延迟缩减幅度急剧收窄，资源增量却呈指数级放大——从200到100，频率仅上升5.5%，触发器却从192个猛增至432个，代价收益比恶化超过5倍。因此，200~400是扇出的黄金控制窗口；当最差负时序裕量已优于−0.2 ns时，继续压低扇出上限只会诱发布线拥塞，反而侵蚀已有的时序改善。
跨时钟域路径则需要更精细的延迟锚定。全局优化目标无法兼顾跨域握手与异步桥接路径的特殊需求。通过在XCF中定义精确的最大延迟，可以避免过度并行化带来的资源浪费。例如，将从快速时钟域到系统时钟域的路径延迟锁死在安全区间内：
TIMINGSPEC "TS_cdc_path" = FROM "fft_clk" TO "sys_clk" 4.5 ns;
NET "fifo_empty_sync" MAXDELAY = 3.0 ns;
在综合属性页中指定该.xcf文件并激活“Use Synthesis Constraints File”选项，工具便会严格遵循这些点对点的延迟上限进行逻辑映射。
五、闭环迭代与物理极限
综合调优的最大价值在于通过3~5轮参数迭代化解绝大多数时序违例，从而将RTL微架构的改动推迟至最后时刻。推荐的闭环流程为：首轮综合后，若最差负时序裕量劣于−2 ns且违例集中于高扇出控制网络，立即设置Max Fanout = 200并使能寄存器复制。当IO路径违例占比超过30%，则强制开启IOB寄存器打包并配合Offset In Before或Offset Out After全局目标。若流水级间负载偏差超过30%，启用寄存器配平并观察频率增益。每一轮迭代后，比对综合报告中的最差负时序裕量、违例总数和资源占用率三者的联动趋势，确保调整方向正确。在Spartan‑3和Virtex‑4规模的设计中，这套数值驱动的流程可将时序闭合周期缩短约40%，最差负时序裕量从典型−2.5 ns一路收敛至0 ns附近。
参数调优存在不可逾越的物理边界。逻辑单元的固有延迟、互连线的RC常数与器件速度等级共同构成了硬性底线。当某关键路径的LUT级联深度已压缩至4级，每级最低延迟0.6 ns时，其理论极限为2.4 ns再加布线开销。若此时仍无法满足周期要求，说明综合优化已触及天花板，必须转向架构层面的重构——插入额外流水级、重编码状态机或重新规划跨域信号。在参数潜力被充分榨干之前，轻易修改RTL往往事倍功半；而当数值调优穷尽效力时，果断迈入微架构优化才是理性选择。
