在高速数据采集与实时频谱监测系统中，处理的对象往往是永不间断的采样流。通信信号解调、雷达中频分析以及测试仪器等场景，要求ADC每个时钟周期吐出一个样本，频谱分析引擎必须同步消化，帧与帧之间不允许任何间隙。任何采用块处理并引入帧间隙的结构都会导致样本丢失，直接破坏分析的连贯性与保真度。本文以最简数字原型——8位加法计数器模拟无限连续锯齿波——为切入点，完整呈现连续流FFT IP核选型过程中的关键参数盘点、数值推演、配置文件生成以及板级闭环验证方法。文中所有精确数值均基于明确标注的工程假设，读者在实际应用中须将自己器件的真实时钟、资源容量和后端时序结果代入，重新计算全部定量参数。
一、参数盘点：决定系统行为与成本的四大核心变量
进行连续流FFT IP选型时，有四个参数共同决定了系统能否在无数据丢失的前提下满足频率精度要求，并真实反映在硬件资源消耗上：变换点数 N、计算架构类型、IP核交付形态以及最终的存储资源开销。这四个参数并非独立可调，而是强耦合的，其定量关系必须从第一原理出发进行推导。
本文设定的参考场景如下：系统工作时钟 f_clk = 100 MHz（仅用于十进制演算方便，与实际晶振无关），激励源为8位计数器，每个时钟周期递增1，产生0→255锯齿波，数据流永不中断。这一约束直接将架构选择锁定为流水线 Streaming I/O，因为只有它能够在无任何外部流控逻辑的条件下实现帧间隙为零的持续吞吐。下面逐一盘点各参数并揭示其刚性边界。
1. 变换点数 N 与频率分辨率的刚性绑定
变换点数 N 的选择受两条刚性规律支配：频率分辨率公式 Δf = f_clk / N 和 FPGA 片内块 RAM 的离散容量。频率分辨率直接决定频谱中各谱线的定位精度。在 f_clk = 100 MHz 条件下，N = 256 时 Δf = 100 MHz / 256 = 390.625 kHz。此时锯齿波的基频恰好等于 Δf，即基频位于频率分格的边界上，而非某个分格的正中心。这将导致主瓣能量被强行分配给相邻两个谱线，直流分量也因为没有专属分格而泄漏至基频通道，频谱泄漏极为严重，幅度测量误差可超过 -3 dB。将 N 翻倍至 512 后，Δf 降至 100 MHz / 512 ≈ 195.3125 kHz。锯齿波基频 390.625 kHz 恰好精确落在第 2 个频率分格的中心（2×195.3125 kHz = 390.625 kHz），二次谐波落在第 4 格，三次谐波落在第 6 格……直流分量独占第 0 格。谱线位置与频率栅格实现了完美对齐，泄漏被大幅抑制，幅度测量准确度得到质的提升。
这是一个通过增加变换长度来收缩频率栅格，使信号频率与栅格对齐的典型案例。它直观说明：不是简单提高 N 就能改善频率分辨率，还必须考虑信号自身的频率是否能够落在整数倍 Δf 的“甜点”上。如果无法对齐，即便 N 再大，泄漏问题依然存在。
2. 架构类型对数据连续性的绝对约束
FFT IP核通常提供三种计算架构：流水线 Streaming I/O、基4 Burst I/O 和基2 Burst I/O。它们不是简单的性能排序，而是代表着三种根本不同的数据加载、运算与排空模型。在流水线结构中，输入通路、蝶形运算流水级和输出通路彼此独立，均采用就绪-有效握手协议。每个时钟周期，一个新采样数据携带着有效标志进入流水线，经过固定的延迟 L 后，对应的频域点从输出端吐出，整个流水线无需暂停或反压，因此输入有效信号可以永久保持高电平。该延迟 L 在整个运行过程中保持恒定，帧与帧之间无缝衔接，帧间隙为零。
基4 Burst I/O 则呈现严格的三阶段时序：导入阶段耗时 N 个周期将整帧数据装入内部缓存，处理阶段（此时外部输入必须空闲）消耗一定数量的周期进行蝶形运算，导出阶段再消耗 N 个周期将结果移出。导入与导出合计至少需要 2N 个周期的帧间隙。在此期间若外部数据源持续输出，样本必然丢失。基2 Burst 架构与之类似，只是运算并行度更低，处理阶段周期更长。定性比较如表1所示，其中逻辑资源消耗等级以同一点数、同一器件架构的相对结果为基础进行标注。
| 对比项目 | 流水线 Streaming I/O | 基4 Burst I/O | 基2 Burst I/O |
|---|---|---|---|
| 输入输出模式 | 每周期输入新样本，每周期输出频谱点 | 整帧导入，运算后整帧导出 | 同基4，运算并行度更低 |
| 最小帧间隙（周期） | 0 | ≥2N | ≥2N |
| 逻辑资源消耗等级（高/中/低） | 高 | 中 | 低 |
| 流水延迟结构 | 固定值L，帧间无额外开销 | 转换总时长 = 导入N + 运算T_proc + 导出N | 同基4，T_proc更长 |
表1 注：N为变换点数，L为流水线固有延迟。逻辑资源消耗等级基于同一点数、同一器件架构的相对比较，仅作定性参考；定量评估需结合具体器件与综合报告。
在本文的连续计数器激励下，数据流永远不中断，因此架构被刚性锁定为 Streaming I/O。若误用基4或基2架构，其状态机会在导入/导出期间产生反压，导致计数样本落空，频谱纯度立刻丧失。
3. IP核交付形态对设计可干预性的根本划分
IP核的交付形态从软核到固核再到硬核，构成了从完全开放到完全封闭的连续谱系。软核仅包含 RTL 源代码和通用约束，功能仿真通过，但其后的逻辑综合、布局布线、时序收敛完全由用户完成；固核提供绑定标准单元库的门级网表，关键路径已初步优化；硬核是经过物理实现验证的固定版图，所有时序、功耗在硅层面锁定，不可更改。三者的定性比较如表2，其中集成实现代价指从获得 IP 到生成比特流所需的设计工作量，用等级（高/中/低）标注，具体量化需指明对照平台与速度等级。
| 对比维度 | 软核 | 固核 | 硬核 |
|---|---|---|---|
| 交付形态 | RTL源代码、通用约束 | 工艺相关门级网表、布局规划 | 固定物理版图与映射 |
| 设计自由度 | 高：可修改数据路径、流水线、位宽 | 中等：可调顶层参数，内核不可改 | 极低：物理与功能完全封闭 |
| 时序可预测性 | 低：完全依赖后端物理实现 | 中等：关键路径已初步验证 | 极高：全物理验证，硅片级保证 |
| 集成实现代价（等级） | 较高 | 中等 | 最低 |
Figure 2-1: Ross Freeman()FPGABernie Vonderschmitt()
表2 注：集成实现代价等级为定性评估，若需跨器件对比，应标明对照芯片型号、速度等级以及所需逻辑单元数和块 RAM 数，并给出工时系数等可量化指标。
在连续流 FFT 中，经常需要精细调整流水线深度以平衡延迟和吞吐率，或定制数据位宽与处理精度，甚至替换内部存储结构以适配特殊块 RAM 配置。这些操作只有软核能够支持。固核的内部微结构已被屏蔽，无法修改。因此本场景几乎唯一的选择是软核形态。验证实例即基于 RTL 软核，配置为流水线 Streaming I/O、512 点、8 位输入，输出采用不加自动截断的定点缩放模式，以便直接观察有限字长效应带来的频谱本底抬高。

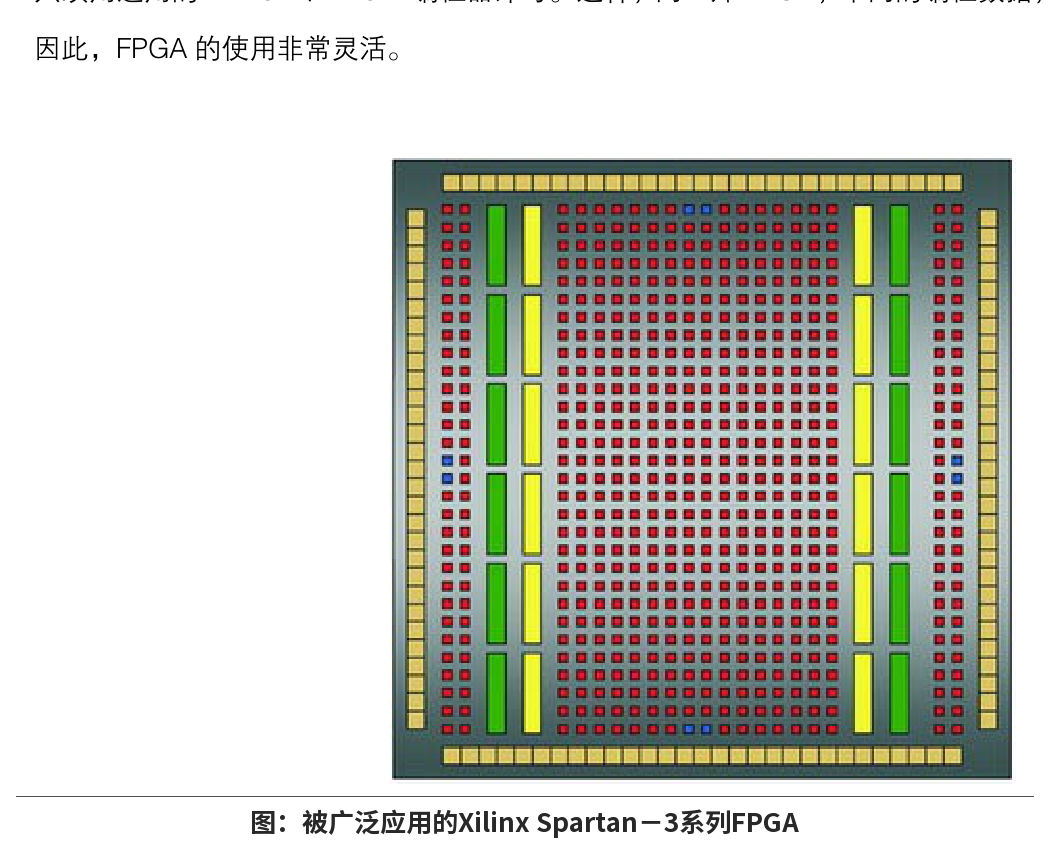

Figure 2-2: Xilinx Spartan3FPGA
4. 块 RAM 资源：频率精度提升的阶梯式代价
变换点数 N 每翻一倍，频率分辨率 Δf 减半，但块 RAM 的消耗并非线性增长。单个典型块 RAM 容量为 36 Kb，可配置为 512×36 位等模式。FFT IP 核需要存储旋转因子和缓存输入数据。以 36 Kb 块 RAM 为例，512 点变换通常需要 2 个块 RAM 存放旋转因子，加上数据缓存共需约 4 个块 RAM；若扩展到 1024 点，旋转因子翻倍，缓存深度也翻倍，总需求可能跃升至 8 个甚至更多，具体取决于器件的块 RAM 总数和地址拼接方式。IP 核生成工具在配置过程中会实时显示预估资源消耗，设计者必须将其与目标芯片规格进行对比，确保不超出物理限制。这一约束直接表明：Δf 的每次减半，都是以跳跃式增长的存储资源为代价，绝非线性改善。

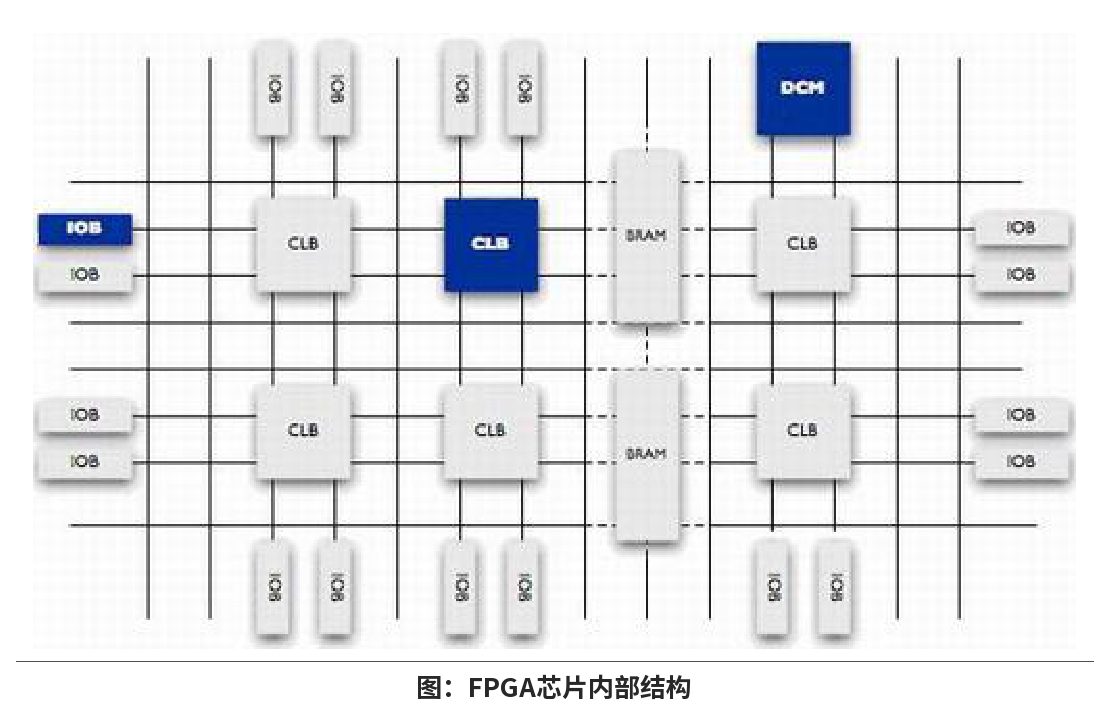

Figure 2-3: FPGA
二、从参数到可复现实例：IP核配置与数字档案生成
利用 IP 核生成工具，配置流程被压缩为三个核心页面，每个页面的选择都直接映射到底层硬件行为。第一步架构页面，选择“Pipeline, Streaming I/O”，工具自动使能全流水微体系结构，生成就绪-有效握手的输入输出接口，并匹配分布式存储和块 RAM 资源。第二步数据精度页面，设置输入位宽为 8 位，与计数器一致。输出位宽由工具根据蝶形运算的位宽扩展自动推算，实部和虚部可能扩展至 16 位甚至更高。若采用不加缩放的截断模式，累加和乘法产生的低位丢弃将在频谱上形成一个平坦的量化噪声平台，其功率接近理论值，可作为板级观测对象。第三步变换参数页面填入点数 512，工具将据此分配缓存和旋转因子存储。完成配置后，工具输出 RTL 代码、物理约束文件以及一个参数记录文件（常见后缀为 .xco）。该文件既是本次定制 IP 的完整档案，记录了架构类型、位宽、缩放模式、缓存深度等所有信息；也是未来的种子文件，在任何新工程中只需加载此文件，即可一键精准复现完全相同的 IP 核实例，杜绝手动重建时可能出现的版本偏差或人为误配。这一机制确保了从个人原型到团队协作、从一代产品到下一代产品间 IP 配置的绝对一致性。

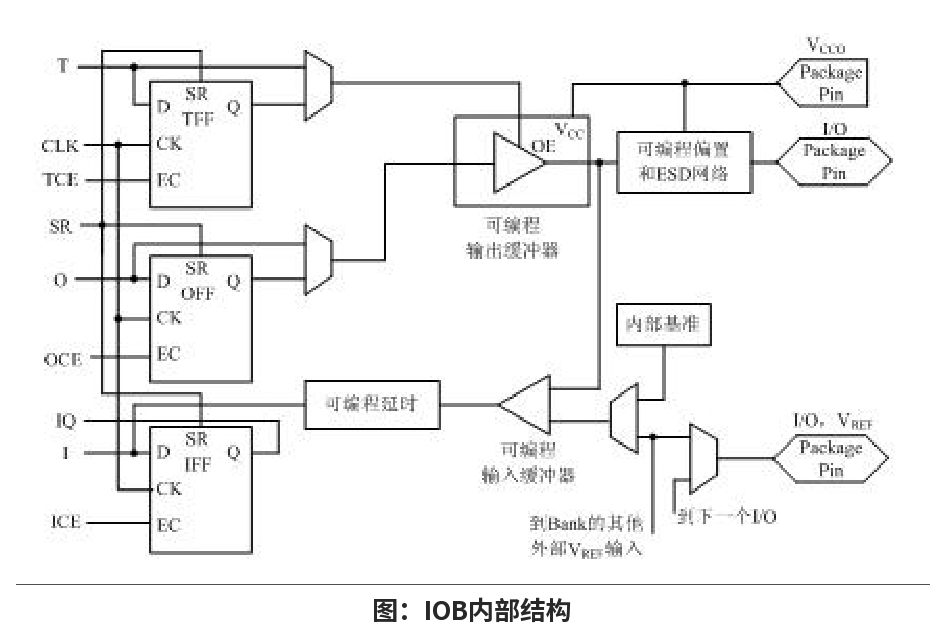

Figure 2-4: IOB
三、板级闭环验证：计数器→FFT→逻辑分析仪全链路确证
将生成的 FFT IP 核实例化到一个顶层模块，构建验证系统。8 位加法计数器的输出直接驱动 FFT 的从设备输入通道，其数据有效标志位恒定置“1”。FFT 输出的复数结果分为实部和虚部总线，一组接入片内集成逻辑分析仪，另一组引出至外部观测点。在 100 MHz 参考时钟下，计数器产生 0→255 的阶梯波，周期 2.56 μs，基频 390.625 kHz。片内逻辑分析仪同步显示时域波形和频域幅度。时域窗口展现的阶梯状递增波形与典型的 8 位计数器特性完全吻合。频域窗口中可以清晰观察到三个聚集区域：直流分量（对应无符号整数的平均值 127.5）位于 0 Hz 处，峰值最高；基频 390.625 kHz 处呈现清晰峰；二次谐波 781.25 kHz 和三次谐波 1.171875 MHz 处出现幅度递减但可辨识的峰。同时，由于未使用自动截断，频谱本底整体抬高了约 -48 dBFS，与 8 位量化器理论值（约 -49.9 dB）接近，差异主要源于具体的舍入方式。
Figure 2-5: CLB
最关键的验证指标不是谱线的绝对功率，而是时序确证：观测到的频谱中帧与帧之间无任何相位跳变，输出有效信号在连续多个帧中始终保持均匀间隔，无丢失采样点。这直接证明了流水线 Streaming I/O 架构在整个持续采集过程中实现了真正的零帧间隙，从计数器到 FFT 输出，物理通道完全透传。
四、可迁移的选型准则提炼
从上述设计、推演和验证实践中，可以提炼出一套普适的 IP 选型与参数验证方法：
- 形态即边界。需要深度修改数据通路或流水线时，必须选择软核；希望锁定性能且仅通过参数完成设计时，固核是平衡点；硬核只适用于功能永不改变的固定模块。此定位必须作为选型的第一步。
- 数据流定架构。连续流场景强制使用 Streaming I/O，这是保障数据完整的硬性约束，而非优化选项。Burst 架构虽具资源优势，但必须配以外部流控逻辑才能处理无间断数据。
- 公式指导、实测定量。利用 Δf = f_clk / N 计算最小理论点数，并结合 IP 核综合后的资源报告，在频率精度和可用块 RAM 数之间找到可以精确测量的平衡点。一旦系统时钟改变，所有基于该时钟的频率参数（Δf、基频位置、谐波分布）都必须在新时序环境下原位重验证。
- 数字档案驱动复用。参数记录文件是唯一可信的配置源，一切参数变更的起点和终点都应从该文件开始，而非口头描述或文档记录。
当把本文的计数器前端替换为真实的 ADC 接口逻辑，整套原型即可演进为一台功能完整的实时频谱监测设备。所有数值推演均基于100 MHz参考时钟和512点FFT的明确假设，读者需将自己器件的物理约束代入，重新执行“假设-计算-配置-验证”全流程，才能得到可信的量化结果。通过这种严谨的方法，工程人员可以从演示性的技术描述中抽身，建立起完全依赖硬数据的IP选型与验证能力。
