在中大功率LED照明、工业辅助电源等应用中，电源模块不仅需要在全球电网电压范围（90~305 VAC）内稳定工作，还必须满足日趋严格的谐波电流发射限值与待机功耗法规。传统的恒压方案往往在输入电压变化或负载跃变时出现显著输出过冲或跌落，同时难以在全工况下维持超过0.9的功率因数。这意味着工程师必须在功率因数校正、输出精度、动态响应和轻载效率之间反复折中，设计复杂度急剧上升。
FL7740是一款专为原边反馈恒压应用推出的高集成度PWM控制器，其内部集成了功率因数优化（PFO）、快速动态响应控制和完备的保护功能。基于该控制器构建的50 W参考设计，在90~305 VAC输入下提供稳定的50 V/1 A输出，同时实现了＜±3%的稳态稳压精度、＜±10%的负载瞬变偏差以及小于300 mW的系统待机功耗，并能在25%负载下仍保持0.93以上的功率因数。本文将对该方案的系统架构、关键性能数据和工程设计细节进行全面解构，为需要设计高性能离线恒压电源的工程师提供可直接复用的技术参考。
核心规格
该参考设计的额定规格和实测关键指标汇总如下。
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 输入电压范围 | 90~305 VAC | 全球通用电网兼容 |
| 标称输出电压/电流 | 50 V / 1000 mA | 主输出恒压 |
| 稳态CV精度（无PFO） | ＜±3.1%（线电压） ＜±3%（负载） | 90~305 VAC，0~1000 mA |
| 稳态CV精度（有PFO） | ＜±2.7%（线电压） ＜±2.9%（负载） | 同等工况下更优 |
| 效率 | 89.0% @120 VAC，90.8% @277 VAC | 100%负载下 |
| 功率因数/THD | 0.99 / 6.53% @120 VAC 25%负载；0.96 / 15.4% @277 VAC 50%负载 | 得益于PF优化器 |
| 待机功耗 | 270 mW @120 VAC，300 mW @277 VAC | MCU绕组带载10 mA |
| 启动时间 | ＜0.3秒 | 从交流上电到90%额定输出 |
| 瞬态响应偏差 | ＜±10% | 负载0↔100%跃变 |
除主输出外，该设计还包含一路3.3V辅助绕组输出，可为MCU等轻载电路供电，即便在该绕组抽取20 mA电流时，全输入电压范围内的待机功耗仍控制在410 mW以内。功率因数优化功能可激活，只需通过配置PF引脚电阻值即可灵活设定介入点，设计者可根据实际需通过的谐波标准权衡PF与轻载效率。
工作原理与系统架构
原边反馈恒压控制
FL7740采用原边反馈方式，无需光耦和次级误差放大器即可实现恒压输出。控制器在开关管关断期间通过VS引脚对辅助绕组电压进行采样，从而间接获取输出电压信息。由于采样点位于变压器原边辅助绕组，系统可以避免光耦在高温、高湿环境下的CTR衰减问题，同时显著减少元件数量和PCB面积。稳态工作时，内部误差放大器以积分增益调整开关频率或导通时间，使VS采样值稳定在内部参考电平附近。
快速动态响应机制

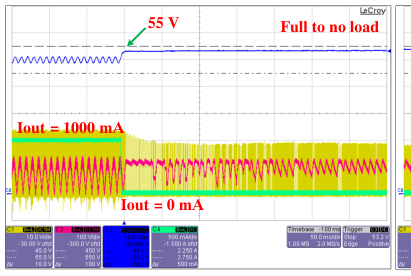

在负载突变时，若仅依靠常规的慢速积分环路，输出电容上的能量变化将导致明显的电压过冲或下坠。FL7740内部设计了动态增益切换电路：当输出电压偏离目标区间超过预设阈值时，控制器自动提高误差放大器的比例增益，甚至直接通过COMV引脚外接的补偿网络快速改变开关占空比，使输出在数个开关周期内恢复至标称值附近，然后再平滑交还给积分回路。实测数据表明，在90 VAC下从满载切至空载，输出电压峰值被限制在55 V以内（过冲+10%），从空载切至满载时，谷值保持在45 V以上（下坠−10%）；在305 VAC下瞬态偏差同样被控制在±10%范围内。
功率因数校正与优化器
该设计工作在临界导通模式（CrM）或连续导通模式（DCM）下，自身就具有一定的无源PFC效果。然而，在高输入电压轻载时，由于开关频率提升和寄生参数影响，传统恒导通时间控制会导致电流波形畸变，功率因数可能跌至0.84以下（230 VAC 25%负载）。FL7740内置的PF优化器通过持续监测输入电压波形和相位，在有畸变趋势时主动微调导通时间，使输入电流包络更好地跟踪正弦电压，从而在不显著牺牲转换效率的前提下将轻载PF提升至0.93，且保持THD低于20%。该功能通过PF引脚电压设定，当电压高于1.5 V时激活，设计者可利用分压电阻网络精确配置。
启动与辅助电源管理
芯片内部集成高压启动电流源，可直接从整流后的高压母线获取启动能量，无需外部分立启动电阻。在90 VAC最低输入电压下，输出从零升至90%额定值仅需0.28秒；在305 VAC下则为0.1秒。启动过程中，控制器采取分段软启动策略，避免输出电压过冲——波形显示在达到稳压带后，COMV电压平滑过渡到积分控制状态，零过冲零跌落。这得益于芯片在启动阶段实时监测VS引脚电压并限制误差放大器输出摆率。
完备的保护体系
该方案集成了多维度故障保护，并通过自动重启动（AR）机制实现故障解除后的现场恢复。具体保护功能包括：
- 输出短路保护（OSP）：当VS电压低于0.7 V并持续35 ms时，判定输出短路，关断MOSFET，3秒后重新尝试启动。
- 过载保护（OLP）：当逐脉冲限流事件连续发生60个半线周期时触发，同样进入3秒AR周期。
- 输出过压保护：通过VS采样，防止开环或反馈断裂导致的电压失控。
- 输出整流管短路保护：若检测到异常负向VS电压（对应整流管短路），立即锁定保护。
- 电流采样电阻短路/开路保护（SRSP）：启动最初几个开关周期内，若CS引脚电压未超过0.075 V，则判断采样电阻短路，停止开关动作并进入AR。
AR机制使系统在故障状态下平均功耗极低，同时避免了需要人工干预的锁死保护，非常适合无人值守终端设备。
性能实测与数据分析
以下性能数据均来自该参考设计的实验室测试结果，测试条件为环境温度25°C，额定输入输出范围内。
稳态恒压精度
带PF优化器功能时，不同输入电压和负载下的输出电压见下表。
| 输入电压 | 1000 mA | 750 mA | 500 mA | 250 mA | 100 mA | 10 mA | 0 mA | 容差 |
|---|---|---|---|---|---|---|---|---|
| 90 VAC | 49.7 V | 49.9 V | 49.9 V | 49.9 V | 49.9 V | 51.6 V | 52.7 V | ±2.9% |
| 120 VAC | 49.9 V | 49.9 V | 49.9 V | 49.9 V | 49.9 V | 50.9 V | 51.3 V | ±1.4% |
| 230 VAC | 49.8 V | 49.8 V | 49.9 V | 49.9 V | 49.9 V | 50.3 V | 51.5 V | ±1.7% |
| 277 VAC | 49.9 V | 49.9 V | 49.9 V | 49.9 V | 49.9 V | 50.6 V | 49.9 V | ±0.9% |
| 305 VAC | 49.9 V | 50.0 V | 50.0 V | 50.0 V | 50.0 V | 49.6 V | 50.6 V | ±1.0% |
输入电压90 VAC/60 Hz时的波形图
空载和极轻载时电压略有升高，系原边反馈固有的最小能量维持所致，但仍被限制在≤52.7 V以内，且通过辅助MCU绕组的静态负载可进一步改善。
效率特性
100%负载下，120 VAC输入效率为89.0%，277 VAC输入达到90.8%；即使在50%负载，全输入电压范围内的效率也全部超过88%，25%负载时依然保持在87.4%以上。这表明变压器设计和功率器件选型在全工况下均保持了较低的损耗。

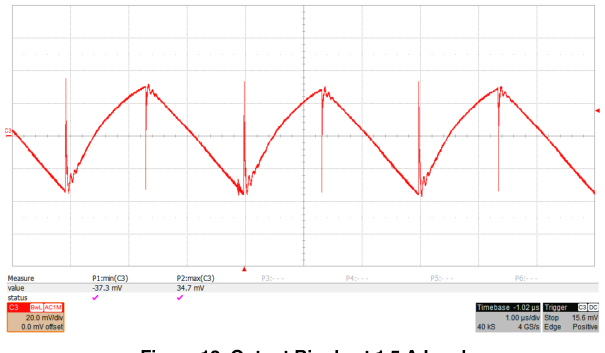

输入电压90 VAC/60 Hz时的测试结果
待机功耗
主输出完全空载，仅MCU绕组带载10 mA时，120 VAC下待机功耗仅270 mW，277 VAC下为300 mW；即使MCU负载增加至20 mA，最高待机功耗也仅为410 mW。该特性对满足欧盟ErP指令和能源之星要求至关重要。
功率因数优化对比
输入电压305 VAC/60 Hz时的波形图
在230 VAC 25%负载点，无PFO时PF仅为0.84，THD达19.4%；激活PFO后，PF跃升至0.93，THD略升至20%，仍在较好水平。这一改进使电源在轻载时也能轻松通过IEC 61000-3-2 C类设备的谐波要求，避免了为达标而大幅增加输入滤波电感或电容的代价。
保护响应
短路保护实验显示，当主输出端子短路后，VS电压迅速下降，约35 ms后栅极驱动关闭，3秒后系统尝试重启。若短路仍存在，则再次进入保护循环；短路移除后，仅在3秒内即恢复正常输出。过载保护测试中，当逐脉冲限流持续60个工频半周期（约600 ms）后触发OLP，后续AR时序与OSP相同。采样电阻短路保护则更为灵敏，在启动的最初几个开关脉冲中即完成诊断，有效防止了功率级过流失控。
输入电压305 VAC/60 Hz时的测试结果
工程设计与应用要点
变压器设计
该方案采用PQ2620磁芯，初级电感量340 μH（±10%，60 kHz/1V测试条件），漏感控制在7 μH以内（短路所有输出）。绕组结构采用三明治绕法：初级分两层（NP1 19匝 + NP2 14匝，φ0.33 mm），次级（NS 19匝，采用三重绝缘线φ0.4 mm）夹于两层初级之间，显著降低漏感和交流电阻。辅助绕组NA1（8匝）、NA2（3匝）和NA3（8匝）分别用于芯片供电、MCU电源和VS采样。绕组间采用3层聚酯薄膜胶带满足加强绝缘要求，且芯片侧辅助绕组与初级共地，次级主输出及其他辅助绕组则保持隔离。设计者需注意绕制紧密度的一致性，以保证量产时的电感与漏感散布。
输入电压90 VAC/60 Hz时的启动波形
关键器件与BOM选择
输入侧使用2 A保险丝、10D471型压敏电阻以及G3SBA60型4 A/600 V整流桥，满足浪涌与过载需求。功率MOSFET选用FCPF400N80Z，800 V耐压、400 mΩ导通电阻，TO-220F全塑封封装，适合自然散热环境。输出整流管D6为RURP1560，15 A/600 V超快恢复二极管，反向恢复时间极低，有助于减少次级的开关损耗和EMI。输出滤波采用470 μF/63 V电解电容两只并联，为瞬态响应提供充足能量储备。FL7740外部的补偿网络C8（1 μF）和C9（1 nF）与R9、R10配合，决定积分与比例增益路径的时间常数，通常按数据表格的推荐起点微调即可。
PCB布局与EMC考虑
功率环路（整流桥→变压器初级→MOSFET→采样电阻→地）必须尽可能短而宽，以减少寄生电感，降低开关尖峰。CS电阻走线应采用开尔文连接，直接自电阻焊盘引出至FL7740的CS和GND引脚。高压节点的爬电距离需满足I类或II类绝缘要求，尤其在变压器初级侧与次级之间应保持≥6 mm的电气间隙。输入端两级共模电感（24 mH和40 mH）加上X电容构成π型滤波，有效抑制传导发射；变压器层间屏蔽和Y电容（1000 pF）的合理接地方案对抑制共模噪声至关重要。
热管理
满负载下，主要热源为MOSFET、输出整流管和变压器。FCPF400N80Z自带绝缘封装，可直接安装于散热器而不需绝缘垫；RURP1560采用TO-220封装，建议同样加装散热片。自然对流条件下，整体温升需验证在最恶劣高温环境（例如60°C）下不超过器件降额曲线，必要时可增加外壳通风孔或采用铝基板辅助散热。
结语
本文深度剖析了基于FL7740的50 W宽输入恒压输出驱动方案，涵盖了从系统架构、PFC优化、快速动态响应、保护策略到变压器制作和布线的完整工程细节。该方案凭借90~305 VAC的全球电网适应性、优于±3%的稳态稳压精度、低于±10%的瞬态偏差以及轻载下0.93以上的功率因数，非常适合于工业LED恒压驱动、楼宇自动化辅助电源、智能照明网关等对可靠性、谐波和待机功耗有严苛要求的应用。工程师可直接参考文中的原理图、BOM和测试数据进行设计裁剪，大幅缩短从概念到量产的项目周期。
