当前快充生态正经历从私有协议向统一标准演进的关键阶段。USB Power Delivery 3.0（USB-PD）凭借最高100W的供电能力与Type-C接口的物理整合，成为笔记本、平板及智能手机的共同选择；而Qualcomm Quick Charge 3.0（QC3.0）则以200mV精细调压和极宽的存量设备覆盖，依然占据大量中端机型。两类协议在实际终端中并非替代关系，而是长期并存——这就要求适配器必须在同一硬件上完整支持PD固定档位（5V/9V/15V/20V）与QC动态调压。更棘手的挑战来自应用环境：车载点烟器电源输入在冷启动瞬间可跌落至5V，而在抛负载时又飙升至24V以上，输出侧却需要从3.6V至20V按需供给。传统Buck或Boost单级变换器已无法覆盖此种输入-输出交叉范围，非反相四开关Buck-Boost成为刚需。
本文将基于一款60W车规级多协议适配器参考设计，逐层拆解以NCP81239同步升降压控制器为核心的系统架构。内容涵盖四开关平滑模式切换的机制、PD/QC协议融合的信号链、从V-I拐点到效率曲线的全套实测数据，以及在实际工程中决定成败的BOM选型、热管理和线补策略。全文均以定量数据为支撑，旨在为已有3年以上开关电源设计经验的工程师提供可直接复用的设计框架。
核心规格
该参考设计以一块2.2英寸×1.1英寸的4层板实现最高60W输出，可直插汽车点烟器。关键参数汇总如下表，数据来源于设计验证报告及BOM文件。
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 输入电压范围 | 5 V – 24 V DC | 涵盖汽车冷启动至双倍电池电压 |
| 输出功率 | 最高60 W | 20V/3A连续输出 |
| 输出电压范围 | 0.2 V – 25.5 V | 100mV编程步进，PDO覆盖3.6V-20V |
| 标称输出电流 | 3 A | 所有电压档位 |
| 功率级峰值效率 | 98.7% | 12V输入、12V输出，动力传动路径 |
| 满载效率（20V/3A） | 97.2% | 12V输入，含全部导通及开关损耗 |
| 协议兼容性 | USB PD 3.0, QC2.0/3.0, BC1.2 | Type-C接口，自动协议检测 |
| 保护功能 | 过压、过流、125%负载打嗝重试 | 打嗝周期1.2s，重启恢复至5V |
| 关断放电时间 | <650 ms | VBUS从任意值降至800mV以下 |
除表内指标外，设计隐含的两个约束同样值得关注：一是PCB面积低于传统分立方案40%，二是全部功率MOSFET采用单封装双侧冷却的u8-FL封装，使得60W满载下无需外加散热器即可通过车规环境测试（实测热成像热点位于Q3升压下管，温升可控）。
工作原理与系统架构
非反相四开关Buck-Boost的平滑切换
NCP81239内部集成了一个基于电流模式控制的四开关驱动逻辑，可实时比较输入与输出电压关系，自动选择Buck、Boost或Buck-Boost过渡模式。当VIN > VOUT时，Q1、Q2组成Buck半桥，Q3常通、Q4关断，变换器工于降压状态；当VIN < VOUT时，Q3、Q4执行Boost，Q1常通、Q2关断。真正的难点在VIN≈VOUT的过渡带：若控制器在两种模式间硬切换，占空比不连续会导致输出电压阶跃和振铃。参考设计的对策是采用业界成熟的“四开关调制”（Four-Switch Modulation），在过渡区四个MOSFET均以PWM方式工作——Q1与Q4同相、Q2与Q3同相，两组互补，占空比被钳位于30%~70%，避免极限占空比造成磁芯饱和风险。该调制策略使设计在12V输入、12V输出时仍获得98.7%的动力路径效率，且从实测波形看，Buck节点与Boost节点电压切换毫无过冲。
控制器核心功能与保护
NCP81239通过I²C接口接收来自Port Controller的输出电压指令，其内部10位DAC将数字量转换为0.2V-25.5V基准，压摆率可在1.25mV/μs至100mV/μs之间编程。参考设计选取10mV/μs的典型值，以满足USB-PD规范对电压过渡tRise ≤ 275ms的要求，又避免过快的SR引起电缆感性振铃。芯片采用自适应死区时间驱动，确保四颗MOSFET在Buck、Boost不同模式下零电压或准零电压开关，将开关损耗降低约20%。输出过流保护阈值设为额定电流的125%——即3.75A，一旦触发，系统进入打嗝模式，每1.2s自动重试一次，有效防止电缆短路或负载异常时热损坏。同时，当EN引脚被拉低，NCP81239会主动将输出放电至0V，放电速率受控，波形显示从20V降至800mV仅耗时180ms，远低于PD规范要求的650ms限额。
Type-C接口与多协议策略管理

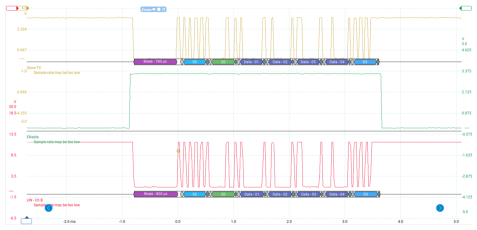

协议握手由Cypress CYPD2134完成。此32位Arm Cortex-M0 MCU集成Type-C物理层、PD策略引擎以及QC2.0/3.0解码。其固件流程为：检测CC引脚电压判定设备角色，作为Source时先输出5V Safe State，然后通过Type-C标准信号与受电端进行Power Negotiation；若对方为QC设备，则切换至D+/D-通道，监听3.3V/0.6V组合指令。NCP81239的输出电压会随着PDO请求而跳变，例如5V→20V时，CYPD2134将目标电压值通过I²C写入NCP81239寄存器，控制器随即以设定压摆率线性拉高VBUS，实测转换曲线平滑无台阶。对于QC3.0，一次D+脉冲代表200mV递增，D-脉冲代表200mV递减，电压调整分辨率与PD的100mV步进高度吻合，因此硬件DAC无需分段映射，仅由MCU在协议层做线性叠加即可。
线补策略与负载端点压调节
USB-PD规范允许Type-C电缆存在最高500mV的压降。为保证负载端VBUS始终在±5%容差内（5V档位为4.75V-5.5V），参考设计通过检流电阻R10、R11（5mΩ并联）监测输出电流，当Iout大于1.6A且小于2.8A时，通过CYPD2134将目标电压上浮100mV；当Iout超过2.8A时再追加100mV。实测1米USB-C线缆两端压差在3A时的3.15V补齐后，负载侧电压在4.84V-5.28V之间，完全满足规范。
性能实测与数据分析
为验证设计的实际能力，在12V输入电压下对USB-PD所有固定档位进行了负载扫描，时域波形与热分布亦记录在案。以下测试数据源自参考设计文档附表及说明文字。

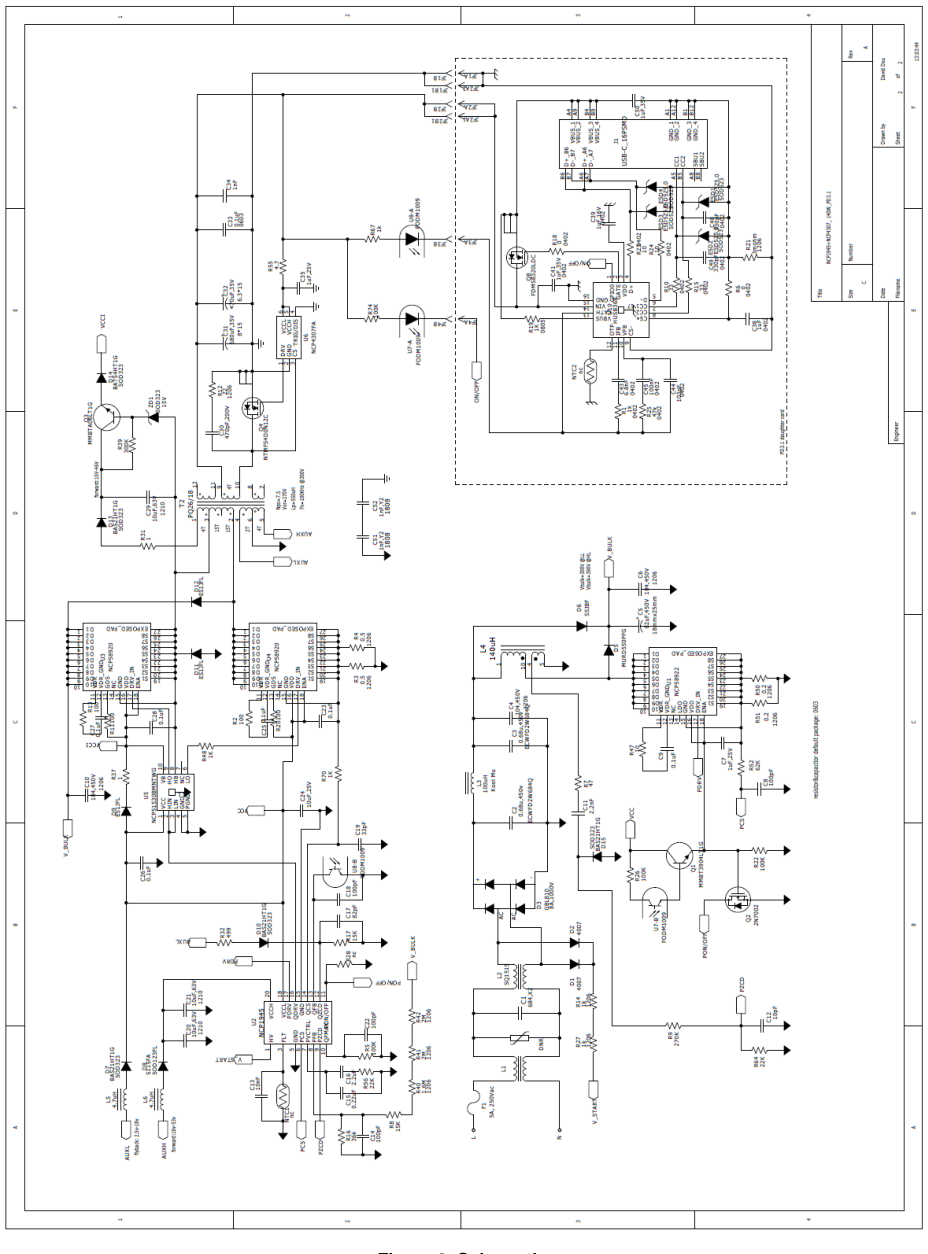

60W USB-PD与QC3.0升降压参考设计封面
V-I输出特性
5V、7V、8V、9V、12V、15V、20V七个PD档位均呈现理想恒压源特性，直至负载电流达到3.75A（标称3A的125%）。此时输出电压开始下跌，进入打嗝保护模式：芯片每隔1.2s重新软启动，若过载未解除则再次关断。这种特性能有效防止持续过流导致的热积累，同时避免瞬态短路直接锁死。
效率与损耗
效率测试精确到动力传动路径（Power Train），即不包含协议芯片及辅助电源的消耗表2数据如下：
NCP81239升降压转换器原理图
| 输出状态 | 12V输入时的TDC效率 | 峰值效率 | 功率传动损耗（TDC） |
|---|---|---|---|
| 5V / 3A | 94.9% | 95.2% | 0.8 W |
| 9V / 3A | 98.2% | 98.3% | 0.5 W |
| 15V / 3A | 98.2% | 98.2% | 0.8 W |
| 20V / 3A | 97.2% | 97.3% | 1.5 W |
| 12V / 3A | 98.6% | 98.7% | 0.5 W |
5V输出效率相对偏低，主要原因是功率MOSFET导通损耗在低压大电流下占比提高，且Buck模式下Q2同步整流管体二极管死区损耗比重增大。12V输入-12V输出时转换器干脆工作在纯Buck-Boost过渡态，四只MOS管同时高频开关，但得益于低导通电阻（Q3为6.1mΩ，其余为14mΩ）和极短的开关边沿，总损耗仅0.5W。20V输出需经Boost，电流路径更长、开关管电压应力升高，损耗升至1.5W，效率仍有97.2%。
CCG2芯片QFN24封装图
热性能
未添加强制风冷的开放环境中，热电偶及热成像观测到：15W（12V-5V/3A）时最高温升集中在Q3和电感，约45℃；45W（12V-15V/3A）时热点移至Q1、Q4，温度约78℃；60W满载（12V-20V/3A）时，Q3及电感表面温度达到102℃，但仍处于工业级器件额定值之内。热源分布验证了损耗分析——20V档位升压下管Q3同时承载输入电流与升压电感充电电流，其导通损耗远超其余三管，因此对铜皮铺地与散热过孔的依赖更强。
电压切换动态
从5V到20V完整过渡耗时220ms，VBUS线性爬升，无过冲与欠冲，转换过程中Buck节点与Boost节点波形平滑交替，说明四开关调制无缝衔接；从20V返回5V时，控制器执行主动放电，下降沿单调，无振荡，有利于后端负载的掉电逻辑复位。
连接测试点示意图
工程设计与应用要点
BOM选型考量
输入端保护电路原理图
功率MOSFET选用NTTFS4C13N（3颗，14mΩ）与NTTFS4C06N（1颗，6.1mΩ），均采用5mm×6mm的u8-FL顶侧冷却封装，体积仅为传统SO-8的1/3，且漏极中间焊盘能直接将热量传导至PCB铜层，配合4层板的内层大面积散热铜皮，构成Z向导热路径。主电感选用4.2μH屏蔽式绕线电感（744325420），饱和电流11A、直流电阻仅7.1mΩ，磁损与铜损在3A均未达到拐点。输入输出滤波采用MLCC与导电性高分子铝电容的混并联：10μF X5R 0805陶瓷电容提供高频低ESR回路，而100μF铝聚合物电容负责中频滤波并抑制线缆谐振峰。这种混合滤波拓扑在瞬态负载跳变时可将输出电压过冲控制在±3%以内。

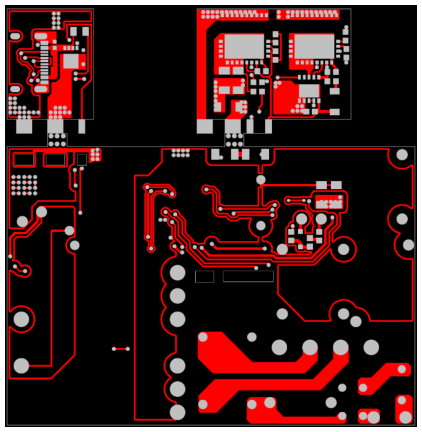

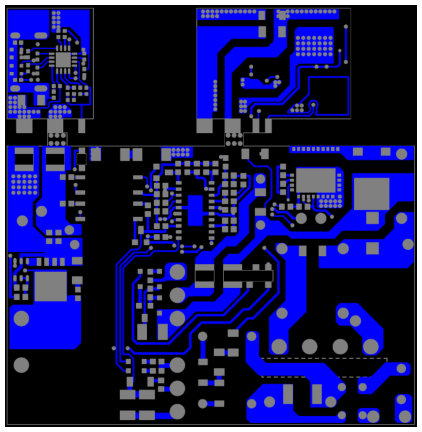

四层PCB布局与热设计
四层板叠层为：顶层主功率及信号、第二层完整地、第三层电源及辅地、底层主功率续流。功率环路优先确保Q3/Q4升压半桥的AC路径面积最小——输入电容、Q3漏极、Q3源极、电感、Q4漏极形成的环路直接通过顶层及底层交替走线，环路面积<25mm²，极大降低了EMI。Buck半桥同理，但电流相对较小，允许略长走线。I²C信号、D+/D-检测线绕行于第二层完整地平面隔离，并以4.02Ω（R3、R18）阻尼电阻吸收振铃。Type-C插座按照信号完整性要求，CC线差分紧耦合走线。整板无外加散热器，仅靠PCB铜面自然对流，其热时间常数在60W时约20分钟，维持了该功率等级下相对良好的手持温度。
线损补偿的工程权衡
线补作为一种开环前馈方法，其增益必须与电缆阻抗匹配。过度补偿会导致轻载时VBUS升高，超出PD容差上限。设计中取1.6A作为起始补偿点，是基于大部分应用场景负载电流在此之上才触发明显线损，而100mV/1.2A的分段增益经过实测与Typical Type-C 1米电缆的压降曲线高度吻合。若面对阻抗差异较大的第三方长缆，建议将补偿改为ADC采样CC线电压的闭环方案，但硬件成本增加，此处并未采用。
结语
NCP81239四开关Buck-Boost配合Type-C策略管理芯片CYPD2134，以极小的布板面积实现了5V-24V输入、3.6V-20V/60W输出的多协议快充方案。其核心价值在于：利用单芯片DAC与可编程压摆率精细控制，无缝对接USB-PD与QC3.0的电压调节需求；功率级峰值效率达98.7%，且热源分布经合理布局，实现了无散热器的60W自然散热能力。该设计可直接复用于车载充电器、多口桌面充及便携式移动电源等应用，为快充适配器从单一协议向全域兼容的演进提供了坚实的硬件基座。
