在住宅固态照明领域，便携台灯、橱柜灯和户外门廊灯等典型产品的驱动功率通常不超过 8 W，却必须满足美国能源部 ENERGY STAR 对功率因数（PF）的硬性要求。传统离线反激式 LED 驱动为维持负载功率稳定，在整流桥后使用大容量电解电容，导致输入电流在高电压峰值附近以窄脉冲形式抽取，功率因数仅有 0.5~0.6，引入大量谐波污染。这一瓶颈使得众多低成本方案无法通过能效认证。
本文完整解构一款基于 NCP1014 的 8 W 恒流 LED 驱动参考设计，该方案专为驱动 Cree XLAMP MC-E 四晶串联模组（额定 700 mA）而优化，设定输出电流 630 mA。设计通过取消直流母线大电容并改造反馈环路，使输入电流轮廓自然跟随整流正弦电压，从而将功率因数大幅提升至满足 ENERGY STAR 住宅灯具标准。文中将逐一剖析从 EMI 滤波、变压器参数计算到恒流控制的全部工程细节，并给出经实验验证的元器件选型依据。
核心规格
该离线 LED 驱动器的关键设计参数汇总如下，全部数值来源于 NCP1014LEDGTGEVB 评估板实测或工程计算。
| 参数 | 数值 | 条件/说明 |
|---|---|---|
| 输入电压范围 | 90~265 V AC | 通用交流输入 |
| 最大输出功率 | 8 W | 输入功率约 10.6 W，效率约 75% |
| 恒流输出 | 630 mA | Rsense 设定，纹波峰峰值 ≤ 144 mA (25%) |
| 开关频率 | 100 kHz | NCP1014 固定频率版本 |
| 功率因数 | 满足住宅要求（>0.7） | 无大电解电容 + 慢反馈控制 |
| 变压器 | 初级电感 1.86 mH，匝比 105:20:13 | E16 磁芯，最大磁密 3 kG |
| 输出电容 | 2000 µF（2×1000 µF 并联） | 限制 120 Hz 纹波 |
| 内部 MOSFET 耐压 | 700 V | 峰值漏源电压控制在 500 V 以内 |
- 输入 90 V AC 对应峰值电压 126 V，265 V AC 对应峰值 374 V；设计在最恶劣工况下的开关峰值电流为 0.339 A，远低于 NCP1014 的 450 mA 逐周期限流点。
- 输出开路电压被钳制在 22 V，反射至初级仅 115.5 V，叠加 374 V 峰值输入后漏感尖峰预留 10 V，总应力约 500 V，留有 200 V 安全裕量。
工作原理与系统架构
为何常规反激功率因数极低
标准离线反激变换器在整流桥后放置数十至几百微法的电解电容，其作用是在交流电压过零期间由电容储能向开关级供电，从而获得平滑的直流母线。但代价是整流二极管仅在输入电压峰值附近短暂导通，交流输入电流呈高幅值、窄脉冲形态。根据原始设计文件所述，这种配置下功率因数典型值仅 0.5~0.6，远不满足住宅 LED 灯具的最低要求。这是因为电流波形严重畸变，谐波含量极高，且基波与电压之间虽无明显相移，但波形失真主导了 PF 的劣化。
高功率因数的实现原理：无电容输入与恒定峰值电流
为了得到接近正弦的输入电流，第一步就是将整流桥后的滤波电容减至最小。本方案仅保留用于 EMI 滤波的 100 nF 和 220 nF 小电容，使整流后电压紧密跟随交流正弦幅值的绝对值，形成频率 100/120 Hz 的“慢头波”。如果此时保证反激开关的峰值电流在每个开关周期内均与瞬时输入电压成固定比例，即保持 Ton 与 Ipk 的乘积恒定，那么从交流电源看进去的平均输入电流形状就会与电压形状一致，实现高功率因数。
实现恒定峰值电流的关键在于反馈环路的响应必须远慢于线周期。NCP1014 是一款固定频率电流模式 PWM 转换器，内部集成 700 V MOSFET 和动态自供电（DSS）电路。其反馈引脚通过光耦接收输出电流信号，当反馈电压基本不变时，内部限流阈值被固定，变压器初级电流上升斜率由 Vin/Lp 决定，导通时间内电流峰值可达 Vin·Ton/Lp。由于开关频率固定，Ton 随反馈电压变化。只要反馈电压在整个 10 ms（半周期）内几乎无纹波，Ton 就会恒定，峰值电流也相应恒定，最终使输入平均电流 Iin_avg = 0.5·Ipk·D（D 为占空比）与瞬时 Vin 成正比。根据原文，电容 C6 被增大至 22~47 µF，与 NCP1014 内部 18 kΩ 上拉电阻及光耦电流共同作用，构成低于线频率的极点，滤除输出端 120 Hz 纹波带来的误差信号，使环路只响应 LED 电压和 RMS 输入电压的缓变，不影响半周期内的峰值电流恒定性。
输入 EMI 滤波器与整流级
电路前端采用全桥整流（MRA4007×4）与两级 LC 滤波器。为兼顾滤波效果和位移因数，差模电容 C1 取 100 nF，C2 取 220 nF，均保持较低容值，避免引入大量无功电流。差模电感 L1 按开关频率的 1/10 估计截止频率：
[ L = \frac{1}{(2\pi \cdot 0.1 \cdot f_{SW})^2 \cdot C} = \frac{1}{(2\pi \cdot 10\,kHz)^2 \cdot 100\,nF} \approx 2.5\,mH ]
实际选用 2.7 mH 标准件，后期根据传导发射测试将 C2 增至 220 nF 获得足够裕量。R1（4.7 Ω）除抑制浪涌电流外，还在故障时充当保险丝元件。
反激功率级与漏感钳位
由 D5（MURA160）、C3（1.5 nF）和 R2（47 kΩ）构成的 RCD 钳位网络吸收变压器漏感能量，将漏极尖峰电压限制在安全范围。反射输出电压最大值 115.5 V，叠加 374 V 线电压峰值后，预留约 10 V 尖峰，总电压约 500 V，远低于内部开关 700 V 额定。C3 只需吸收本低功率级别的漏感能量，1.5 nF 已足够。R2 的阻值通过实测折衷选择，既充分耗散漏感能量又不明显降低效率。
偏置供电与防闪烁设计
变压器第三绕组（13 匝）经 D6（MMBD914）整流后为 NCP1014 供电。其电压应力为初级反射电压 46.3 V 加输出反射电压 14.3 V，合计 60.6 V，低于二极管 100 V 定额。由于能量传递呈正弦平方形状，无恒定能量维持 VCC，DSS 电路极易在谷底电压过低时激活，引发人眼可见的闪烁。为此，偏置电容 C5 特意取较小值 2.2 µF，允许每个半周期内部分放电，配合峰值滤波电容 C4（0.1 µF）和限流电阻 R3（1.5 kΩ），确保 VCC 既不低于欠压锁定点，也不会触发过高电压保护。R3 的选值正是为了防止异常状态下偏置电压过高导致 NCP1014 进入保护锁存。

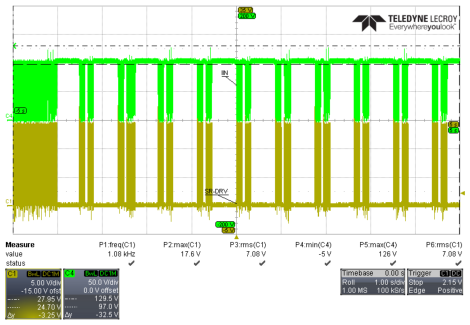

漏极开关电压波形
输出整流与恒流控制
次级采用 200 V/3 A 超快恢复二极管 MURS320T3，其低正向压降与 35 ns 反向恢复特性有利于 100 kHz 工作。输出整流电压峰值应力为 374×(20/105)=71.2 V 加上输出电压 22 V，共 93.2 V，留足安全边界。2000 µF 输出电容将 120 Hz 脉动功率滤波至 25% 峰峰值纹波，对应的纹波电流约 144 mA，确保 LED 无频闪且不超过峰值额定。
恒流回路利用 PNP 晶体管 Q1（BC857）检测检流电阻 Rsense 上的压降。Rsense 由 R6、R7（1.8 Ω）与 R8（10 Ω）并联构成 0.83 Ω，当输出电流达约 0.6 V/0.83 Ω = 0.72 A 时，Q1 导通并通过光耦 U2 拉低反馈引脚电压。由于输出电流有 25% 纹波，峰值电流比平均值高约 12%，故实际平均电流设定为 0.72/1.12≈0.64 A，接近 630 mA 目标。Q1 的 Vbe 具有 -2 mV/°C 温度系数，在热稳态下电流会略有漂移，应用中应基于典型工作温度进行微调。

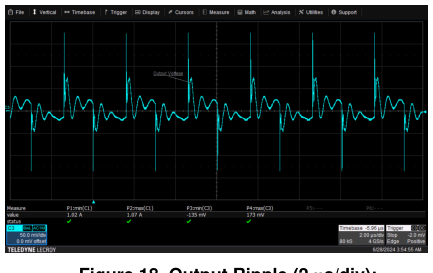

115 Vac 输入条件下的 LED 纹波电流
性能实测与设计数据验证
以下数据综合了计算值与实测参考，反映了该驱动器在通用输入范围内的关键工作点。
| 工作点 | 数值 | 附注 |
|---|---|---|
| 输入 90 V AC 时峰值电压 | 126 V | 最小交流输入 |
| 输入 265 V AC 时峰值电压 | 374 V | 最大交流输入 |
| 初级开关峰值电流（最低输入） | 0.339 A | 依据 Po=8 W、η=0.75、Vin=126 V 计算 |
| 变压器初级电感 | 1.86 mH | 由 Ipk、fSW=100 kHz、Vin 确定 |
| 输出整流器反向应力 | 93.2 V | 含输出开路最大电压 22 V |
| 输出纹波电流（峰峰值） | ≤144 mA | 输出电容 2000 µF |
| 偏置电压应力 | 60.6 V | 二极管 MMBD914 |
| 反馈稳定时间常数 | 0.4~0.8 s | 由 C6=22~47 µF 和 18 kΩ 内部电阻主导 |
230 Vac 输入条件下的 LED 纹波电流
原文明确指出，取消传统大容量母线电容后，传递给负载的能量呈正弦平方脉动，因此变压器磁芯需能处理峰值功率（约平均功率的 1.4 倍），这也是为何选用 E16 磁芯并将最大磁通密度限制在 3 kG，以兼顾高温下较低的损耗。整个变换器在 90~265 V AC 范围内预期效率约 75%，对应 10.6 W 输入功率，与 NCP1014 单片集成方案的热特性吻合。
工程设计与应用要点
115 Vac 输入条件下的启动特性
功率因数与环路响应的折衷
提高 PF 的核心手段 C6（22~47 µF）取值越大，反馈抑制 120 Hz 纹波的能力越强，PF 越高。但 C6 过大会导致环路过慢，使得负载突变或输入电压瞬变时输出电流恢复时间过长，甚至产生低频振荡。建议从 22 µF 起步，观察输出电流启动波形及 LED 闪烁情况，逐步增加至不再有明显频闪为止。
变压器必须考虑功率包络
与常规反激不同，本设计变压器每个线周期都经历从零到峰值再归零的能量传输过程，磁芯工作磁密摆幅很大。须按最高输入电压下峰值功率（约 1.4×8 W=11.2 W）进行磁芯选型和绕组线径核算，防止饱和。初级电感 1.86 mH 是基于最低输入电压计算出的下限，实际绕制时需控制漏感，通常应在初级电感 3%~5% 以内，以减轻钳位电路压力。
EMI 与 PF 的矛盾管理
增加 X 电容虽然改善差模传导，但使无功电流增大，降低位移因数。设计中 C1+C2 总共 320 nF，已经是对传导限值和 PF 的平衡点。若需更严格的 EMI 特性，可考虑在 L1 后增加共模扼流圈，尽量不增加差模电容。
散热与可靠性
NCP1014 内部高压 MOSFET 是主要热源。利用 PCB 铜箔散热至关重要，应在器件下方布置足够大的覆铜区域。正常工作后，偏置绕组自动关断内部 DSS 启动电路，降低控制器损耗，从而可将更多的功率裕量用于输出。电解电容选型需注意其承受高频纹波电流的能力，输出端 2000 µF 可使用两个 1000 µF 并联，以减少 ESR 和温升。
测试安全提醒
一次侧与电网无隔离，所有上电调试必须通过隔离变压器进行。初次上电前应确认 R1 (4.7 Ω) 完好，输出开路保护可通过断开 LED 负载检验，此时 NCP1014 的过压保护功能应能通过偏置电压检测及时关闭驱动，防止输出电解过压损坏。
结语
本文剖析的 NCP1014 离线 LED 驱动方案，通过移除输入大电容、采用慢速反馈实现恒定峰值电流控制，成功将功率因数从典型反激的 0.5 提升至满足 ENERGY STAR 住宅标准。该架构在成本、体积和 PF 性能之间取得了出色平衡，很适合 8 W 级以下的台灯、橱柜灯、门廊灯等一体化 LED 灯具。工程师可直接复用文中的变压器设计参数、环路滤波策略和器件应力数据，在类似平台上快速开发出符合能效法规的高功率因数 LED 驱动电源。
