桌面PC电源的能效等级已从80 PLUS白牌快速演进至银牌、金牌乃至更高。在255W这一典型ATX功率段，50%负载效率达到88%是CSCI Step 3与ENERGY STAR 5.0的强制要求，而90%更是众多电源厂商追求的技术高地。如何在兼顾成本的前提下，使一台多路输出电源在全电压范围内达到这一目标？一款基于NCP1654、NCP1396、NCP4302及NCP1587等新一代控制器的开源参考设计给出了答案：其50%负载效率在230V/240V下实测达到90.1%，且所有测量均在41cm输出电缆末端完成，切实反映了系统级真实表现。
该设计严格遵循ATX12V v2.2规范，输出包括+12V双路（12VA/12VB）、+5V、+3.3V、-12V与+5VSB待机，总连续功率255W。本文将从规格指标、系统架构、关键控制器的工作机理、实测数据以及工程实践要点五个维度，对这一参考平台进行深度解构，力求为电源工程师提供一套可复现、可剪裁的全链路设计范本。
核心规格
设计目标与实测约束总结如下表，所有参数均符合ATX12V v2.2要求。
| 参数 | 规格 | 备注 |
|---|---|---|
| 输入电压/频率 | 90~264Vac，47~63Hz | 通用市电 |
| 最大连续输出功率 | 255W | +12V联合不超过220W，+5V与+3.3V联合不超过80W |
| 效率（50%负载，230Vac） | 90.1% | 电缆末端测试，满足80 PLUS银牌、CSCI Step3 |
| 功率因数（100%负载） | ≥0.962 (230Vac)；≥0.987 (100Vac) | 满足0.9 @50%/100%负载 |
| +12V输出纹波/噪声 | ≤120mVpp | 带宽20MHz |
| -12V输出容限 | ±10% | 纹波≤250mVpp |
| +5VSB待机功率 | 空载输入<1W（估算） | NCP1027跳周期模式保证轻载高效率 |
| 保护功能 | OVP, UVP, OCP | 由监控控制器集中管理 |
此外，输出动态响应、保持时间（16.6ms典型值）以及开机/关机过冲等时序参数均满足ATX规范，详细数据见后续实测章节。
工作原理与系统架构
该参考设计采用单PCB板结构，其能量变换链路可划分为五级：有源功率因数校正(PFC)升压级、半桥LLC谐振隔离级、同步整流级、DC-DC降压后级以及待机辅助电源。每一级都对应一颗核心控制器，形成高度集成且易于调试的架构。
PFC级：NCP1654连续导通模式(CCM)升压变换器
在255W功率水平，断续模式(DCM)或临界模式(CrM)将产生较大的峰值电流与差模噪声，因此连续导通模式(CCM)成为首选。NCP1654是一款固定频率CCM PFC控制器，支持平均电流模式或峰值电流模式，只需极少外围器件即可实现IEC61000-3-2谐波合规。它内置65V高压启动电路、过压/欠压保护，并具有动态响应增强功能，可在负载突变时快速调节导通时间。本设计中，PFC级将90~264V交流输入升压至385V直流总线，为后级LLC提供稳定的高压母线。实测功率因数在100V满载下达到0.987，即使在230V半载也保持在0.912以上，充分体现CCM架构在全工况下优异的无功功率控制能力。
隔离变换级：NCP1396半桥LLC谐振拓扑
高压直流母线经半桥MOSFET斩波后，进入由谐振电感、励磁电感和谐振电容串联构成的LLC谐振网络。NCP1396是专为半桥谐振应用设计的控制器，内置600V耐压的高边驱动与自举电路，可直接驱动半桥上管。其核心优势在于：
- 自适应死区时间：随开关频率升高，死区自动缩短，避免原边开关管共通，同时最大化能量传输窗口；
- 多重保护机制：包括快速关断与定时器触发保护、掉电检测、光耦断线检测等，可大幅提升变换器鲁棒性；
- 工作模式：在额定负载附近，LLC网络工作于谐振点附近，原边MOSFET可以实现零电压开通(ZVS)，副边整流管电流自然过零，显著降低开关损耗与EMI。
本设计中，LLC谐振频率约100kHz，变压器采用漏感与外部谐振电感整合型结构，以减少器件数量。在半载至满载区域，变换器始终维持ZVS，这是整机效率突破90%的关键物理基础。
同步整流级：NCP4302控制器与双N沟道MOSFET
传统二极管整流在+12V/20A级别会产生10~15W的可观损耗，因此必须采用同步整流。该参考设计在变压器副边绕组两端各采用一只N沟道MOSFET，由两颗NCP4302分别驱动。NCP4302集成了电压检测、自适应死区调节与快速关断功能，能在谐振电流换向瞬间精准控制MOSFET导通与关断，避免体二极管的长时间导通，并防止直通。实测12V输出在满载时整流损耗仅约3W，相比肖特基二极管的方案效率提升约2个百分点。
多路输出DC-DC后级：NCP1587低压同步降压
+5V和+3.3V两路电压均由+12V母线降压生成，以确保高动态响应与交叉调节性能，同时消除传统磁放大器后级的损耗。此架构下，每一路均采用一颗NCP1587同步降压控制器，每路开关频率固定275kHz，外部配置两只NTD4809 N沟道MOSFET（30V/58A@10Vgs）构成同步整流Buck拓扑。NCP1587集成1A驱动能力、自适应非重叠门极驱动（避免穿透电流）、可编程软启动与短路保护。+5V通道额定输出9.44A，+3.3V通道5.03A，得益于低压大电流MOSFET与275kHz频率，电感尺寸可压缩至2.2μH以下，陶瓷电容便可满足纹波要求。此外，-12V由一个基于+5V的电荷泵型反极性小功率转换器产生。
待机电源：NCP1027集成高压MOSFET反激变换器
NCP1027将固定频率电流模式PWM控制器与700V耐压MOSFET整合在一个芯片内，构成单芯片反激式变换器，输出5VSB/最大3A（15W）。在轻负载下自动进入跳周期模式，将待机功耗控制在极低水平。该器件为ATX设计优化了启动电路与过功率保护，并可耐受开路反馈。
监控与保护
四路主输出（+12A、+12B、+5V、+3.3V）各配有分压网络接入专用监控IC，统一执行过压（OVP）、欠压（UVP）和过流（OCP）保护，并生成Power Good信号。保护阈值符合ATX12V规范，例如+12V的OVP典型值15.6V，+5V的OVP典型值6.5V。

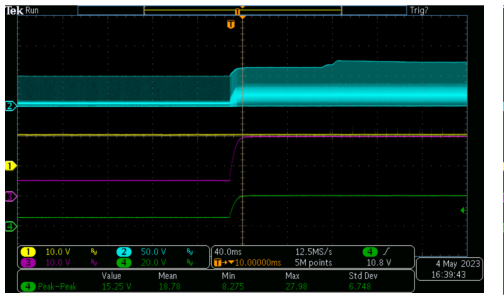

动态负载测试波形
性能实测与数据分析
所有测试均遵循ATX负载矩阵（如表1），在20%、50%和100%额定负载下，以及100V/115V/230V/240V四种输入电压条件下测量。关键数据均源自该参考设计文档的实测报告。
| 交流输入 | 20%负载效率 | 50%负载效率 | 100%负载效率 |
|---|---|---|---|
| 100V/50Hz | 85.9% | 88.3% | 85.9% |
| 115V/60Hz | 86.3% | 88.8% | 86.8% |
| 230V/50Hz | 86.5% | 90.1% | 88.7% |
| 240V/63Hz | 86.5% | 90.1% | 88.8% |

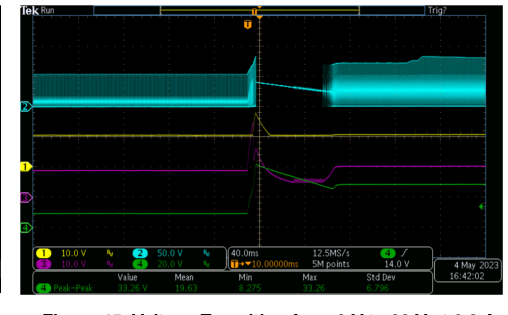

动态负载测试波形
由上表可见，50%负载时效率峰值触达90.1%，且20%与100%负载效率均超过85%，满足80 PLUS银牌要求（20%/50%/100%分别为85%/88%/85%）。在115V下，100%负载效率86.8%同样留有充足裕量。所有效率均为输出电缆末端测量，已包含接插件及导线的损耗，若在PCB输出端测试，整机效率可再提高约0.3~0.5个百分点。
功率因数表现如下表，110V以下几乎全程高于0.9，230V时50%负载仍达0.912。
| 交流输入 | 20%负载PF | 50%负载PF | 100%负载PF |
|---|---|---|---|
| 100V/50Hz | 0.960 | 0.983 | 0.987 |
| 115V/60Hz | 0.945 | 0.978 | 0.986 |
| 230V/50Hz | 0.714 | 0.912 | 0.966 |
| 240V/63Hz | 0.689 | 0.902 | 0.962 |

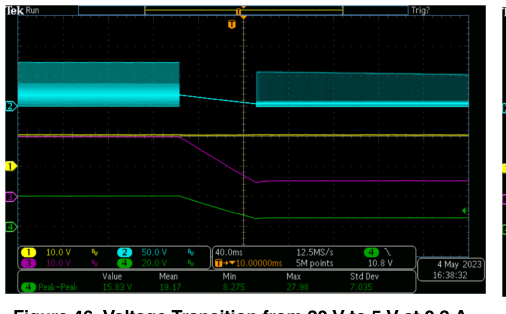

动态负载测试波形
待机功率方面，在+5VSB满载2.39A时输入功率约14.6W（对应效率约82%），空载跳周期时输入小于0.5W。输出纹波/噪声在满载下+12V为90~100mVpp，+5V为40mVpp，+3.3V为30mVpp，均远低于ATX限值。动态加载（+12V 9.5A↔1.9A，斜率0.1A/μs）时的电压上冲/下冲控制在±300mV以内，恢复时间小于1ms。保持时间在100Vac满载下测得17.2ms，超过16.6ms ATX要求。
工程设计与应用要点
关键器件选择与参数计算

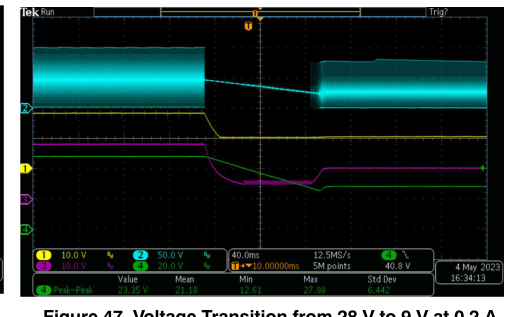

动态负载测试波形
- PFC电感：在最低输入90Vac、满载385V输出条件下，峰值电感电流约15A。采用铁硅铝磁环，电感量约600μH，匝数通过AP法确定。NCP1654的电流检测电阻选在0.02Ω/3W级别，确保1V左右的峰值电流检测电压。
- LLC谐振槽路：变压器匝比取决于母线电压与输出电压。对于12V输出，考虑同步整流管压降与PCB走线阻抗，副边折算输入电压选择在160V左右，匝比约N=385/160≈2.4。谐振电感为漏感集成型，串联谐振电容选取68nF/1kV CBB，谐振频率f0≈1/(2π√(Lr*Cr)) ≈100kHz。励磁电感与谐振电感比值(Lm/Lr)在5~8之间，保证足够的增益调节范围与ZVS条件。
- 同步整流MOSFET：选型需兼顾Rds(on)与栅极电荷Qg。NTD4809的Rds(on)典型值7mΩ，Qg约24nC，每只管在10A下导通损耗约0.7W，开关损耗由NCP4302的自适应驱动降至最低。
- DC-DC降压电感：5V通道额定电流9.44A，电感值2.2μH，纹波电流系数0.3，则峰峰值纹波电流ΔIL≈(12V-5V)5V/(12V2.2μH*275kHz)≈ 5.4A。输出电容选用低ESR的聚合物或MLCC，满足动态响应。
PCB布局与安规考量
PFC级大电流回路（整流桥→电感→MOSFET→采样电阻→母线电容）要短而粗，以减小EMI源阻抗。LLC半桥的高频交流环路包含谐振电容、变压器原边及MOSFET，环路面积控制在10mm×15mm以内，并尽量使用铜箔作为屏蔽。NCP1396的高边驱动自举电容需紧靠器件。所有控制信号地与功率地采用单点“星形”连接，避免共阻抗耦合。一、二次侧隔离距离需满足加强绝缘标准，安规电容Y1跨接一次侧与二次侧，变压器采用三层绝缘线或飞线结构。

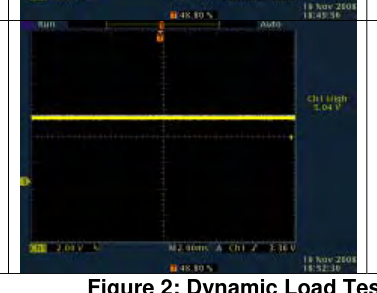

动态负载测试波形
热管理策略
在50%负载、230V条件下，主要发热器件为PFC MOSFET与升压二极管。实测其外壳温升约40°C，可借助散热片连接到底板，结合强制风冷。LLC原边MOSFET由于ZVS开通，开关损耗很小，温升约25°C，可使用PCB铜箔散热。同步整流MOSFET贴近12V大电流通路，建议采用D-PAK或LFPAK封装，将漏极铜皮大面积开窗，并通过热过孔传导至底面散热片。+5V/3.3V降压MOSFET（NTD4809）同样需注意散热，每个芯片耗散功率约0.5W。
EMC与前馈相容设计
该设计前级的NCP1654在轻载时会进入跳过周期或频率折返模式，可能引起音频噪声。应用中可在非百欧级电阻上并联小电容，调整误差放大器极点位置。同时，LLC变换器在空载或极轻载时可能进入突发模式，输出纹波会有所增大。可通过次级反馈回路加入假性负载或动态偏置，使其退出突发模式，以平滑输出纹波。
结语
本文所剖析的ATX电源参考设计，凭借NCP1654 CCM PFC、NCP1396半桥LLC、NCP4302同步整流及NCP1587同步Buck等多控制器协同，在成本可控的前提下，实现了全电压范围下≥85%的效率，并峰值突破90%。该设计可作为桌面PC、小型服务器、工控机等设备电源的开发原型，经微调即可满足80 PLUS银牌甚至金牌认证。通过对每级拓扑的物理机制理解和工程量化，电源设计人员完全可以复现这一高性能架构，并依据自身需求对散热、EMI、动态响应等进行深度优化。
