在全球拥有数十亿部智能手机的今天，每一部手机背后都有一只不起眼的AC-DC充电适配器。据NRDC统计，这些适配器平均有25%的能量消耗发生在待机模式——即使没有连接手机，插在插座上的适配器仍在持续从电网汲取电能。更关键的是，在连接设备进行充电的“主动模式”下，适配器的转换效率直接决定了75%的能量是否能被有效利用。因此，如何同时实现低于0.3W的待机功耗和高于63.5%的平均主动模式效率，成为所有手机电源适配器设计者必须跨越的技术门槛。
本文基于一款经全面测试的5W恒流恒压（CCCV）AC-DC适配器参考设计，深入剖析其系统架构、控制策略、磁件设计及关键参数测试结果。该设计采用NCP1014集成MOSFET控制器，仅用一块单面PCB即可装入标准手机充电器塑料外壳内，在90~270Vac全电压输入范围内提供5V/1A的精确稳压输出，同时满足ENERGY STAR、加州CEC等多国能效法规要求。文中所有测试数据均源自实际样机的bench验证结果，可作为工程师进行同类产品开发的直接技术参考。
核心规格
在进入电路细节之前，我们先通过下表明确该设计的全部硬性指标。这些参数直接决定了器件选型、变压器设计环路补偿的对应策略。
| 参数 | 规格 | 测试条件/说明 |
|---|---|---|
| 输入电压范围 | 90~270 Vac，47~63 Hz | 全电压市电兼容，覆盖全球电网 |
| 输出特性 | 5 Vdc ±2% @ 1.0 A连续输出 | CCCV模式，满载电流1A限流 |
| 电压调整率 | < 2% | 线性与负载综合 |
| 电流调整率 | < 10% | 线性与负载综合 |
| 输出纹波 | < 100 mV峰峰值 | 满载下带宽限制测量 |
| 平均主动模式效率 | ≥ 70% (115Vac输入)；≥ 65% (230Vac输入) | 25%/50%/75%/100%四点平均，高于ENERGY STAR要求的63.5% |
| 待机功耗 | 75 mW (120Vac)；90 mW (230Vac) | 无负载条件，远低于0.3W目标 |
| 输入浪涌限流 | 18 Ω线绕电阻 | 限制开机瞬间对C2A/C2B的充电尖峰 |
| 输出保护 | 过流、过压、过温 | OVP通过辅助绕组检测反馈开环 |
| I/O隔离耐压 | 3 kVac | 一分钟安规测试 |
| 传导EMI | FCC Part 15 Class B | 加入输入EMI滤波网络后达标 |
值得注意的是，输出恒流特性的实现完全依赖次级侧简易的PNP晶体管+zener二极管的离散式反馈链路，省去了专用恒流IC。当输出电流超出1A阈值时，电流取样电阻R4两端的压降使Q1导通，Zener D5被旁路，光耦转而由电流信号直接驱动，实现了从恒压到恒流的无缝切换。
工作原理与系统架构
反激拓扑与NCP1014的集成化控制
电路核心是一个简化的隔离反激转换器。交流输入经D1全桥整流、C2A/C2B滤波后，得到约127~380V的直流母线电压（对应90~270Vac输入）。NCP1014ST（U1）将固定频率PWM控制器与700V功率MOSFET封装在同一颗芯片内，省去了外部开关管和启动电阻。该器件的关键特性在于其内置动态自供电（DSS）单元：在轻载或输出短路的极端工况下，辅助绕组电压可能跌落至芯片最低工作电压以下，此时DSS直接从漏极高电压汲取电流维持Vcc，确保恒流模式下的稳定运行，直至辅助绕组电压恢复正常。
变压器T1的初级一端接母线，另一端接U1漏极（引脚3）。次级输出经MURS160超快恢复二极管D2整流、1000µF/6.3V电容C4滤波后产生最终输出电压。初级漏感尖峰由D3(MBRS360T3)、R2、C5构成的RCD钳位网络吸收，限制了漏极在MOSFET关断时的电压应力，保护内部MOSFET免于击穿。
双环路反馈：恒压与恒流无缝切换
该设计的精巧之处在于仅用一组光耦U2就完成了输出稳压和限流的双重控制。恒压阶段：当输出端电压达到约5.1V时，Zener D5(MMSZ5229B)开始导通，电流流过R3产生约0.9V的正向偏压，驱使光耦的LED发光。反馈环一旦闭合，输出电压便被精确钳位。R6作为可选的上调电阻，可微调输出电压至稍高值。
恒流阶段：一旦输出电流增大到使取样电阻R4(0.62Ω/1W)上的压降达到约0.65V（即I≈1.05A），PNP管Q1(MMBT2907AW)发射结正向偏置，集电极电流将D5和R3旁路，此时光耦电流完全由负载电流决定，输出便以恒定1A水平向电池或负载提供充电能量。此架构下的恒流输出特性可一直维持到输出电压低至1V以下，仅在极低输出电压时因输出线缆内阻限制而略升至约1.5A最大值。反馈环的补偿带宽由电容C6设定，防止系统在两种模式间切换时发生振荡。
待机功耗的优化路径
待机功耗的降低主要来自三条措施：首先，NCP1014在极轻载下自动进入跳周期模式，开关频率显著降低，开关损耗大幅下降。其次，辅助绕组（28匝）产生的Vcc经D4、C8、C3滤波后供电，其电压随负载减轻而降低，使得芯片内部消耗的偏置电流维持在最低水平。第三，启动与检测电阻R2（150kΩ/0.5W）从母线直接取电，但其损耗仅在微安级，不会显著抬升空载输入功率。实测结果显示，230Vac输入时待机功耗仅为90mW，远优于0.5W限制，也满足2013年之后更为严苛的0.3W立法趋势。
保护与安规设计
OVP过压保护由辅助绕组配合R8实现。正常工作时辅助绕组电压反映输出电压；如果反馈环路开路，输出电压飙升，辅助绕组电压随之升高，当达到芯片OVP阈值时，NCP1014立即关闭驱动脉冲并进入打嗝模式，保护次级负载和初级器件。输入侧串联的18Ω保险丝电阻R1兼具浪涌抑制和熔断保护的双重功能。在PCB布局中，初级侧和次级侧需预留至少3mm的爬电距离以满足3kV隔离耐压。Y电容C9(1nF)跨接于初次级地之间，为共模电流提供回流路径，抑制传导干扰。
性能实测与数据分析
主动模式效率
下图将效率实测数据以表格形式呈现，对应原文Figure 4的测试曲线。在115Vac和230Vac两种典型输入下，分别测量了25%、50%、75%和100%四个负载点的转换效率。
| 负载率 (%) | 效率 @ 120 Vac (%) | 效率 @ 230 Vac (%) |
|---|---|---|
| 25 | 72 | 61 |
| 50 | 70 | 65 |
| 75 | 70 | 67 |
| 100 | 68 | 67 |
| 四点平均 | 70.0 | 65.0 |
| ENERGY STAR最小要求 | 63.5 | 63.5 |
5W恒流恒压AC-DC适配器
从表格可以看出，120Vac下的平均效率达到70%，230Vac下为65%，均超过ENERGY STAR对该功率等级规定的最低限值(63.5%)。高压输入下轻载效率偏低的主因是MOSFET开关损耗随漏电压升高而成比例增加，且芯片内部动态自供电在极轻载下的固定偏置电流占比更大。但即便如此，65%的平均效率仍优于法规门槛，且待机功耗没有超标。
恒压恒流输出负载特性
在原始文档示波器截图中，输出V-I特性呈现典型的CCCV曲线形状：从空载5.0V开始，电压基本保持恒定直至电流触及1A限流点，之后电压线性下降，电流恒定在约1.05A，该模式可一直保持到输出电压跌至0V。这样的表现完全符合锂离子电池充电控制对恒定电流/恒定电压阶段的要求。

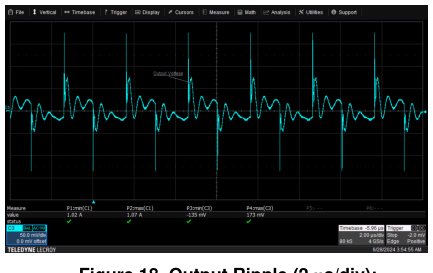

效率曲线
纹波与暂态特性
满载条件下的输出纹波电压低于100mV峰峰值，包含由反激拓扑固有的开关频率脉动（低频分量）以及次级整流尖峰引起的高频噪声。C7(10µF/25V)和C4(1000µF/6.3V)组成的二级LC滤波结构有效衰减了高频成分，使最终输出满足对小功率充电器纹波的严苛要求。此外，原文Figure 3记录的电源启动波形表明，从交流上电到输出建立5V稳态的总时间短于20ms，且无超调或振铃现象。
传导EMI测试
设计在完成输入滤波网络（C1、L1、C9）后进行了传导干扰扫描。L1(820µH/300mA共模扼流圈)与C1(4.7nF X电容)、C9(1nF Y电容)共同构成单级π型滤波器，在150kHz~30MHz频段内提供了足够的衰减，使准峰值与平均值检测结果均低于FCC Part 15 Class B限值线，通过了美国及多数国家对消费类设备的EMC强制要求。
输出电压波形
工程设计与应用要点
变压器选型与绕制细节
磁芯选用EF16型铁氧体（E16/8/5），材质为3C90或等效功率铁氧体。该尺寸在5W功率级中能平衡窗口面积和有效截面：过小的磁芯需要更多初级匝数来防止饱和，但过高的匝数导致漏感增大、铜阻损耗上升，反而拉低效率。变压器初级电感设定为3.5mH±5%，配合100kHz开关频率，确保在90Vac输入时也能进入连续导通模式（CCM）与断续导通模式（DCM）的边界，在满载下获得更高的效率。以下是原始磁件数据表的匝数排列要求：
MOSFET漏极波形
- 辅助绕组(Vcc/Boost)：28匝，#35HN线，单层密绕，1层绝缘胶带。
- 初级绕组：150匝，#35HN线，分3层绕制，每层用胶带绝缘，并对次级侧保証3kV隔离。
- 5V次级绕组：14匝，#25HN线，单层密绕，两侧保留1.3mm端部安全边界。
- 所有绕组绕制完成后需真空浸漆，以固定匝间结构和防潮防振。
设计者应严格匹配上述匝数和电感值，如需调整输出电压，可重新计算匝比，但尽量维持初级150匝以保持漏感和效率的最佳平衡。
实物电路板图片
BOM关键物料选择
- 整流二极管：次级整流D2采用MURS160（600V/1A超快恢复类型），其反向恢复时间约50ns，可有效降低次级的反向恢复损耗和共模噪声。初级钳位二极管D3使用MBRS360T3（60V/3A肖特基）降低了正向压降，加速了漏感能量的吸收。
- 光耦：U2选用电流传输比(CTR)不低于50%的四脚光耦，如PC817类通用型号，可确保在全温度范围内有足够的反馈驱动电流。
- 输出电容：C4应选用低ESR的1000µF/6.3V铝电解，电容的容差和温升导致的ESR变化会影响纹波电压。在ESR为0.1Ω时，1A峰值电流将产生100mV压降，刚好贴近本设计的纹波上限，因此推荐105℃、高频低阻系列。
- 齐纳二极管：D5(MMSZ5229B)的选取直接决定输出电压精度。根据参考设计公式，Vout=Vz+0.85V，选择4.3V齐纳管配合R3偏置电流，确保其在I-V曲线的温度稳定区间工作。R3还提供了最小的稳压电流，防止轻载时齐纳关闭引起的电压失控。
PCB布局与热管理
PCB采用单面板设计，所有元件集中安装在电源外壳的有限空间内，需要特别注意安规间距和热集中问题。初级高压区域与次级低压区域之间应预留至少3.2mm的爬电和电气间隙，Y电容C9应跨接在隔离槽上。NCP1014的源极引脚大面积铺铜用于散热，同时注意远离变压器和输入整流桥，避免热耦合。输出整流管D2在满载时功耗约为0.6W左右，应在其PCB焊盘上预留足够铜皮面积散热，必要时点硅胶辅助热传导。测试表明，搭配EF16变压器和密闭外壳，该设计在50℃环境温度下连续满载运行时，外壳表面温升可控制在40K以内，满足安全的触摸温度限制。
拓展应用灵活性
此参考设计不仅适用于5V输出。通过修改次级匝数、Zener D5的电压以及限流电阻R4的阻值，可灵活实现4~9V的恒压输出和0.5~1.2A的恒流输出。所有修改只需重新计算次级绕组（原则上保持匝数比）、更换对应的齐纳管和小信号晶体管即可。但需注意，输出功率超过5W时，应评估变压器EF16磁芯的通流能力和铜损，或更换更大的EF20磁芯，同时NCP1014的内部MOSFET电流限制也要留有足够余量。
结语
该5W CCCV充电器方案通过NCP1014集成控制器和简化的次级恒流电路，在成本与性能之间实现了精妙折衷：120Vac下70%的平均效率和不足100mW的待机功耗，完全符合国际多区域能效法规。它可直接用于手机、无绳电话等消费类电池充电场景，也为工程师在此基础上进行电压、电流或外形尺寸的二次开发提供了完整、可量产的工程基线。
