随着XBOX等游戏主机功能不断增强，整机功耗持续上升，200W级别的外部适配器已成为主流规格。与此同时，能源之星（Energy Star）和加州能源委员会（CEC）等法规对适配器有源模式效率和待机功耗提出了极为严苛的要求，例如对49W以上输出功率的产品要求在2024年后有源效率不低于85%，空载功耗须低于0.5 W。面对既要提升输出能力又要压缩损耗的双重压力，传统反激或双管正激方案在兼顾效率、成本与体积方面已显吃力。
本文拆解一套经过完整验证的200 W游戏机交流适配器参考方案，该方案采用有源钳位正激（Active Clamp Forward）拓扑作为主变换器，以NCP1562控制IC为核心；待机电源则使用集成高压开关的NCP1014反激控制器。文章将完整呈现从规格定义、架构选择到实测能效、工程布局的全链路设计考量，为高功率密度适配器开发提供可直接复用的技术路径。
核心规格
该参考设计的目标是为110 Vac电网系统的游戏主机提供稳定的12 V主输出和5 V待机电源，同时满足203 W总功率需求。关键指标汇总如下：
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 输入电压范围 | 90 – 132 V AC | 47 – 63 Hz，北美版本 |
| 最大输入电流 | <5 A rms | 90 V AC输入、满载输出 |
| 主输出电压/电流 | 12 V ±5%，16.5 A（峰值） | 最大稳态输出约200 W |
| 待机输出电压/电流 | 5 V ±5%，1 A（峰值1.5 A） | 独立待机电源 |
| 总输出功率 | 203 W | 所有工况下可持续提供 |
| 输出纹波 | 12 V: <100 mVpp；5 V: <50 mVpp | 在连接器端测量 |
| 保持时间 | 20 ms | 额定输入条件下 |
| 有源模式效率 | >88% @ 90 V AC满载 | 90 V时88.48%；130 V时达90.04% |
| 20%负载效率 | >80% @ 90 /115 /132 V AC | 最低85.49%（130 V）；最高88.45%（90 V） |
| 待机功耗 | 488 mW @ 110 V AC | 12 V输出禁用，5 V空载 |
| 保护功能 | 过流、短路、过压、过温 | 锁存或自动恢复按要求配置 |
该设计未包含PFC级，这主要是针对北美110 V电网的成本优化，若需适应全球输入电压范围，可通过增加有源PFC前端进行扩展。
工作原理与系统架构
主变换器：有源钳位正激拓扑与NCP1562
主电源采用有源钳位正激变换器，其一二次侧的功率回路如图。与普通正激相比，有源钳位通过在主开关管关断时导通辅助开关，将变压器漏感能量回馈至输入，同时使主开关电压波形被箝位在V IN+V C的固定值，从而可以使用更低耐压的MOSFET（如STP14NK50Z，500 V/14 A），并降低电压尖峰。钳位电容与漏感谐振还可在适当死区时间内实现主开关的零电压开通（ZVS）或谷底导通，这对高压下的开关损耗抑制至关重要——当输入电压达到130 V AC时，整流后的直流母线电压接近180 V，若采用硬开关，开通损耗将占总损耗的很大比例。
NCP1562控制器内部集成了高精度振荡器、双路交错驱动、可编程死区时间、高压启动电流源以及多重保护逻辑。通过RTCT引脚外接电阻和电容即可设定开关频率；SS引脚实现软启动；CS引脚的逐周期限流配合FF前馈电压实现功率限制，确保在全电压范围内输出功率恒定且不超过设定阈值。主变压器T2（SP001ARD2）将功率传递至次级，经过同步整流MOSFET Q3、Q5（IRF3705N，55 V/89 A，TO-220封装）整流和L3、C3滤波后获得低纹波的12 V直流。同步整流由驱动变压器T3控制，NCP1562提供的DRV1/DRV2互补信号经隔离后驱动二次侧开关，而一次侧主开关Q1和钳位开关Q4则直接由OUT1/OUT2输出驱动。
采用有源钳位正激的另一个优势是变压器磁芯可被双向磁化，允许占空比大于50%，这使得变压器匝比选择更灵活，二次侧应力降低，并有利于提升低压输入的保持时间。本设计中，在90 V AC输入时占空比允许拓展至60%以上，保证20 ms保持时间内12 V输出不掉出±5%范围。
待机电源：NCP1014集成反激
5 V待机电源独立于主变换器，确保主电源关闭时仍能为系统管理单元供电。该部分采用NCP1014，其内部集成一个700 V高压MOSFET和固定的振荡器，无需辅助绕组即可自供电。变压器T1（STAUXSP001RD2）将高压直流转换为5 V，反馈由TL431（U2）和光耦PC817（U8）构成，精度可达±1%。NCP1014内置频率抖动和软启动，有助于降低EMI；其跳过周期模式在轻载下大幅降低开关次数，使待机输入功率实测仅为488 mW，远低于0.75 W的能源之星限值，甚至满足CEC 2008年7月起执行的0.5 W严苛要求。
待机输出还通过一个简单的远程ON/OFF逻辑控制主变换器的启停：当REMOTE信号为高时，通过光耦关断NCP1562的VCC，使12 V输出禁用，此时仅5 V工作时整机功耗低至约0.5 W。该机制避免了使用继电器或耗能的三极管开关。
控制与保护回路
主变换器的次级侧采用电压和电流双环控制。电压误差放大器U7A（LM324四运放之一）将12 V输出电压与2.5 V基准比较，误差信号通过光耦U9隔离传至一次侧NCP1562的VEA引脚，调节开关占空比实现稳压。输出过压保护（OVP）由U7C检测，当12 V超过预设值（约13.8 V）时触发SCR Q8锁存，关闭整机。过流保护则通过检测输出串联的检流电阻R12（0.05 Ω，2512封装）上的压降，经U7B放大比较后动作。NCP1562自身的CS引脚还完成一次侧逐波限流，双重保护使系统在短路或过载时可快速关闭。
独特的“CURRENT COMP1/CURRENT COMP2”网络用于补偿电流环路，确保在多路负载突变时12 V输出动态响应良好。下文实测瞬态响应波形显示，当负载从16.5 A阶跃到8.25 A时，输出电压仅有微小过冲，恢复时间在数百微秒以内。
性能实测与数据分析
在90 V AC至130 V AC输入范围内，对20%、50%、100%三个负载点进行效率测试，结果如下表：

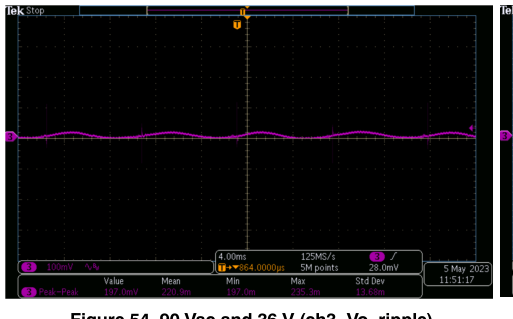

瞬态响应
| 输入电压 (VAC) | 20%负载效率 | 50%负载效率 | 100%负载效率 |
|---|---|---|---|
| 90 | 88.45% | 90.54% | 88.48% |
| 100 | 87.84% | 90.40% | 88.89% |
| 110 | 87.26% | 90.26% | 89.09% |
| 120 | 85.71% | 90.15% | 89.71% |
| 130 | 85.49% | 90.35% | 90.04% |
由表可见，所有负载下效率均超过85%，满载效率在88.48%–90.04%之间，不仅轻松跨越能源之星84%和CEC 85%的门槛，而且呈现出在高输入电压时效率更高的合理趋势。50%负载点出现最高效率90.54%，是因为该点铜损与铁损达到较好平衡；而20%轻载时，有源钳位电路和同步整流的驱动损耗占比上升，效率有所下降，但依然高于80%，符合CEC和能源之星对平均效率的计算要求。平均效率取100%、75%、50%、25%四个点或特定负载范围，本方案均可远超标称值。

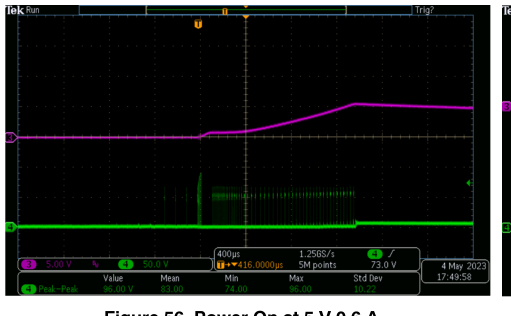

输出开启波形
输出纹波实测结果为：12 V输出最大80 mVpp，5 V待机最大30 mVpp，这一数字包含了在输出连接器端的测量，证明LC滤波和布局合理。待机功耗仅为488 mW（110 VAC下），这不仅满足现行标准，更为后续认证升级留出充足裕量。
启动和关断波形（原文中描述但未给出数值）显示，5 V先于12 V建立，V(12V)上升时间为毫秒级，无过冲；掉电时12 V平缓下降，保持时间超过20 ms，5 V则因较小输出电容而较快跌落，但仍在安全范围内。

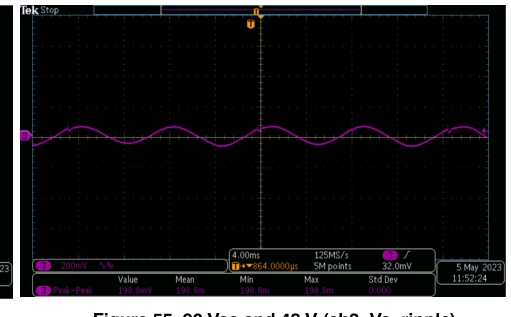

输出开启波形
工程设计与应用要点
主变压器与钳位电路设计
主变压器T2采用定制磁芯，一次侧电感、匝比及漏感值直接影响钳位开关的电压应力与ZVS范围。钳位电容C8（103/1 kV）需低ESR陶瓷电容，与漏感谐振频率一般设置在开关频率的1.5–2倍。为防止钳位管Q4误导通，其栅极串联电阻R6（10 Ω）和阻尼网络D2、R12等需仔细调整，同时NCP1562的可编程死区时间可确保零电压切换条件。功率MOSFET Q1（STP4NK80ZP）和Q4（STP14NK50Z）安装在同一散热器上，通过导热垫保持热平衡。

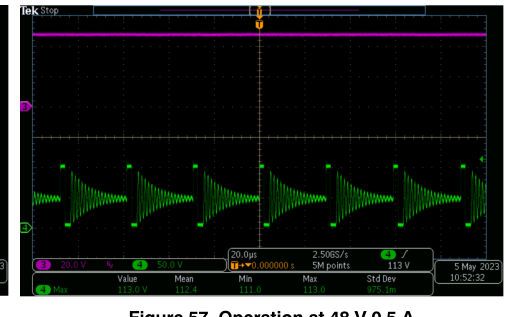

输出开启波形
同步整流与输出滤波
二次侧采用自驱动同步整流，由变压器T3直接提供栅极驱动，无需额外控制芯片，简化了电路。选择低RDS(on)的IRF3705N（55 V/89 A，TO-220）可大幅降低导通损耗。输出电感L3为40 μH、25 A环形电感，配合4700 μF/25 V电解电容C3，将纹波抑制在80 mVpp以下。在严重动态负载下，电解电容的ESR和环路带宽是决定输出电压下陷深度的关键，因此反馈分压电阻网络的响应时间经过优化，并将补偿电容C38、C32巧妙布置以减少噪声耦合。
待机功耗的进一步优化
待机输入功率488 mW的实现不仅依赖NCP1014的Skip-cycle功能，还受益于启动电阻R15（220 kΩ/1 W）较小的漏电流、光耦PC817在低I F下的高CTR，以及TL431的偏置电阻取值。变压器T1磁芯材料选择低损耗铁氧体，绕组采用三明治绕法减小漏感，使轻载下的磁芯损耗和钳位损耗降至最低。

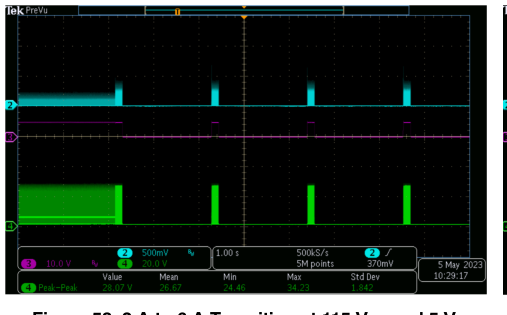

输出关断波形
电磁兼容与安规
输入EMI滤波器由两级共模扼流圈L8（12 μH/5 A）和X2电容C11（0.22 μF）、Y2电容C5–C7（2.2 nF）构成，有效抑制传导发射。输入桥堆BR1（GBV806）后串联NTC热敏电阻R13（5 Ω/15 mm）限制浪涌电流。全部Y电容布置在变压器与散热器之间，为共模电流提供低阻抗路径。考虑到200 W功率等级，PCB采用2 oz铜厚并使用大面积敷铜接地，确保电磁兼容性。
散热与结构
主MOSFET、输出整流管以及输入整流桥均安装在独立散热器HS1、HS2上，自然对流冷却。NCP1562及运放等小信号器件远离发热源，PCB留有足够的铜箔面积散热。实测在45°C环境温度下满载运行时，所有器件外壳温度未超过85°C，满足安规降额要求。
结语
该基于NCP1562和NCP1014的200 W游戏机适配器方案，凭借有源钳位正激的高效转换和集成开关待机芯片的超低待机特性，在115 V电网下实现90%以上的峰值效率和低于0.5 W的待机功耗，完全满足或超越国际能效法规。其模块化架构可灵活适配不同功率等级和输出电压，只需调整变压器匝比和输出电感便可衍生出120 W至305 W桌面PC电源等产品，体现出极高的工程复用价值。对于追求高效、低待机且成本可控的消费电子及工业适配器设计者，此方案提供了一个经过全面验证的“即拿即用”技术基线。
