USB PD3.1标准将可编程电源功率从100W大幅提升至240W，并新增28V、36V、48V等高位电压档位，为高性能笔记本、游戏本及大功率快充提供了统一的供电平台。然而，宽范围输出（5V~48V）、高达5A的负载能力、以及要求在全电网电压下保持超高效率，给电源适配器设计带来了巨大挑战。传统两级架构（PFC + LLC）虽然成熟，但固定的中间母线电压使得后级DC-DC必须在极宽的占空比范围内工作，效率与动态响应难以兼顾。此外，对功率密度的持续追求迫使设计者必须采用更高开关频率和更紧凑的拓扑。
本文基于一款公开的240W PD3.1参考设计文档，深入剖析其三级级联架构——图腾柱无桥功率因数校正（TPPFC）、半桥LLC谐振变换器与同步Buck降压变换器的设计细节。该设计使用了NCP1680 CRM图腾柱PFC控制器、NCP13994高性能LLC控制器、NCP4306同步整流控制器以及FAN65004集成Buck转换器等核心器件，并引入GaN开关管将频率推高到数百千赫兹，最终在98mm×62mm×21.5mm的PCB空间内实现了30W/in³以上的功率密度，满载效率在230Vac下达到96.2%，平均效率超过95%。本文将从规格定义、工作原理、关键波形与测试数据、工程实施要点四个维度，完整呈现这一240W解决方案的技术内核，为电源工程师提供可直接参考的架构方法论与选型依据。
核心规格
该解决方案的设计指标覆盖了从输入到输出、从效率到保护的完整电性能参数，下表整理自参考设计文档的规格和测试结果。
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 输入电压范围 | 90Vac～264Vac | 全电网通用 |
| 最大输出功率 | 240W | PD3.1 EPR模式 |
| 输出电压档位 | 5V/9V/12V/15V/20V/28V/36V/48V | 3位DIP开关模拟，最大5A |
| 满载效率 | 95.2%@115Vac, 96.2%@230Vac | 48V/5A输出，包含所有功率级 |
| 平均效率 | 94.5%@115Vac, 95.2%@230Vac | 被测电压档位的加权平均值 |
| 输出纹波噪声 | <100mV | 全电压范围 |
| 防护功能 | OVP、OCP、SCP、OTP、开环保护 | 完整的自恢复保护 |
| PCB尺寸/功率密度 | 98mm×62mm×21.5mm (约30W/in³) | 2层板设计 |
除表格数据外，文档还特别强调了几个关键特性：PFC级与LLC级在轻载时可进入跳周期模式，DC-DC级支持PFM模式以提升轻载效率；输出端利用分立译码电路模拟PD3.1协议控制器，实现了从5V到48V的八档电压切换；在元件选型上，PFC快管桥臂和LLC原边开关管均采用了耐压650V、导通电阻50mΩ的GaN器件NCP58921，以最大限度降低高频下的开关损耗。
工作原理与系统架构
该240W方案采用经典的三级式功率架构：前端TPPFC建立稳定的高压直流母线，其后由LLC谐振变换器将该母线隔离并变换为固定52V，最终通过同步Buck降压电路输出5V～48V可变电压。这种三级结构虽然增加了器件数量，但可显著降低每级变换器的电压应力范围，使后级DC-DC始终工作在最佳占空比附近，极大改善了全电压范围的效率。各级之间的协同控制是设计的核心。
图腾柱PFC：临界模式下的高效功率因数校正
传统PFC方案存在桥式整流器带来的固定导通损耗，在数百瓦功率级下尤为显著。该设计选用NCP1680图腾柱PFC控制器与两对GaN开关管（快臂）和两颗650V/64mΩ的超级结MOSFET（慢臂）组成全桥式无桥升压电路。NCP1680内部集成临界导通模式（CRM）和谷底开关频率折返（VSFF）控制，可在宽输入范围内维持准谐振操作，避免高频硬开关带来的效率骤降。快臂GaN管NCP58921以接近零反向恢复电荷特性，进一步抑制了CCM带来的体二极管反向恢复损耗，使得PFC级效率在90V低压输入时仍能保持较高水平。
控制方面，NCP1680通过检测电感电流过零点和辅助绕组电压以实现谷底导通，并使电感电流在每个开关周期内回零，实现自然的零电流开通。VSFF模式在负载降低时减小开关频率，将首个谷底切换为第N个谷底，从而降低轻载损耗。文档中给出了满载下90Vac输入的波形：交流输入电流紧跟电压波形，功率因数接近1；PFC输出电压（Vbulk）稳定在400V左右，纹波小于15V。此外，在0到满载负载跳变和115V/230V电网瞬变过程中，Vbulk过冲被限制在可接受范围，验证了CRM控制的优异动态特性。
LLC谐振级：ZVS全负载范围的高效隔离变换
PFC的400V高压母线被馈送至半桥LLC谐振变换器，该级由控制器NCP13994、两颗GaN开关管（NCP58921）以及一个包含谐振电感、谐振电容和主变压器的LLC谐振网络构成。NCP13994是一款高频电流模式LLC控制器，内置自适应的死区时间调整和高压启动电流源，其最大的特色是与PFC控制器之间的双向联动信号。
文档详细描述了启动时序的特殊设计：LLC控制器拥有一个高压启动电流源，而PFC控制器的工作电流很低。上电时，LLC启动源同时为PFC和LLC的VCC充电；由于PFC的Vcc_on阈值较低，PFC会首先启动，并等待其输出达到设定值后发出PFCOK高电平信号。LLC的VCC引脚上并联大容量电容，以保证在PFC工作期间不会跌落，直至LLC开始开关动作，从辅助绕组取电自举。这种机制确保了PFC母线电压建立后LLC才投入工作，避免了LLC在欠压下的非正常开关行为。
更为独特的是PFCOK与VBULK引脚之间的双向控制：当PFC正常工作时，PFCOK信号作为LLC的欠压闭锁（brown-out）控制，确保仅在母线电压足够时LLC才运行；当LLC进入跳周期模式（skip mode）时，VBULK引脚会向PFC发出负脉冲，强制PFC进入待机状态以降低空载功耗。此联动设计使得两级变换器的轻载功耗可降至数百毫瓦以下。
LLC变压器设计采用PQ3218/3C95磁芯及12引脚骨架，谐振电感单独绕制在PQ2618/3C95上，磁集成方案在这里被有意识地拆分为独立元件，以便灵活调整谐振参数并避免较大漏感的分布参数不可控问题。二次侧采用两个NCP4306同步整流控制器驱动低压MOSFET（FDMS4D0N12C），将52V固定母线电压进一步整流出稳定直流，其上并接大量固态及混合电解电容以滤除纹波。
DC-DC降压级：FAN65004的宽范围输出实现
第三级采用集成同步Buck转换器FAN65004，将52V母线高效降压为终端所需的5V～48V。FAN65004内部集成高、低侧MOSFET和驱动器，支持宽输入电压范围，并可在PFM模式下提升轻载效率。输出侧使用众多MLCC和混合聚合物电容（如63V/47μF混合电容），保证低纹波和快速负载响应。
尤为巧妙的是输出调节方式。由于设计时市场上尚无支持48V的PD3.1协议控制器，文档采用了一个8选1模拟开关网络：3位DIP拨码经74HC238 3-8线译码器输出Y0～Y7，各输出分别驱动不同的NMOS管，切换反馈分压电阻的分压比，从而将输出电压编程为标准的8个PD3.1挡位。该离散方案虽然原始，却为实验验证提供了极大的灵活性，且PCB上预留子卡连接器，便于未来升级为完整的协议控制器。
性能实测与数据分析
参考设计文档提供了详尽的测试数据，覆盖效率、功率因数、负载调节、动态响应及热分布。

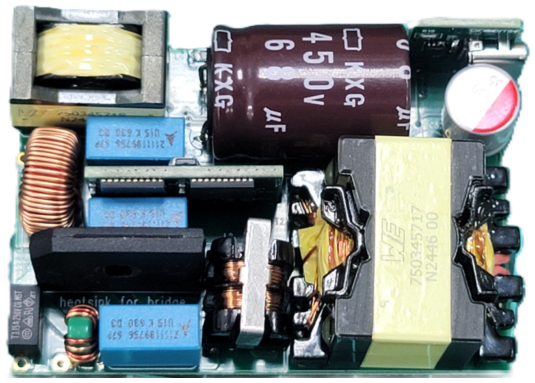

240W评估板正视图
效率与待机功耗
在115Vac和230Vac两个典型电网下，满载效率分别为95.2%和96.2%，且从5V/1A到48V/5A各挡位均保持了高平坦度。10%负载点的效率在230Vac下仍超过85%，这得益于PFC和LLC的轻载跳周期功能。待机空载功耗在230Vac下低于200mW，功率因数在整个输出功率范围内均大于0.9。
动态加载性能
5V和48V下均进行了0A↔0.5A及0.5A↔5A的负载突变测试（斜率0.25A/μs，周期10ms）。输出电压过冲/下冲均被控制在±2%以内，且在1ms内恢复至稳态，这主要得益于Buck电路宽带宽的电压模式控制与输出电容网络的低ESR特性。
开关波形与应力
PFC级在90Vac满载下电感电流为临界导通正弦包络，开关节点上升下降沿干净，无明显振铃。LLC级开关节点电压方波平滑，原边电流近似正弦，充分实现了零电压开关。二次侧同步整流的Vds应力在48V/5A输出时约为额定电压的80%，留有足够裕量。另外，关机保持时间在90Vac输入且满载时实测超过工频周期的1.5倍，满足安规要求。

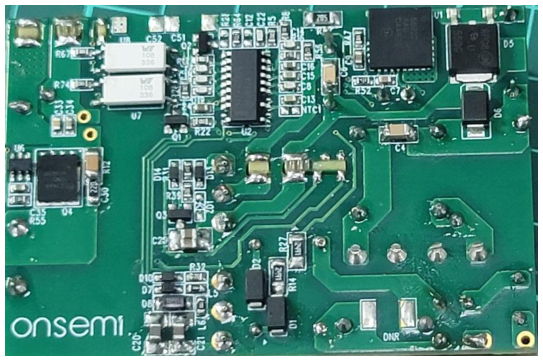

240W评估板背视图
热特性
经过15分钟满负载运行后，热成像显示：在90Vac最恶劣条件下，热点位于PFC快臂GaN管附近，约108℃；前侧和背面最高温升控制在85℃以下。230Vac时热点温度降至75℃以下，验证了该方案的自然散热能力。若后续加入简单散热片，可进一步降低温升以实现更小体积。
工程设计与应用要点
启动时序与联动控制

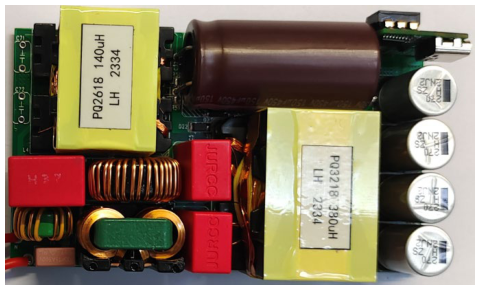

240W评估板侧视图
如前所述，PFC与LLC的VCC供电和使能时序是整个系统能否平稳启动的关键。设计者必须确保LLC Vcc电容容量充足，能在PFC完成建立母线电压的过程中，支撑LLC控制器等待PFCOK信号。文档中采用LLC控制器的高压启动电流源直接为两个控制器供电的架构，省去了独立的待机电源，但需仔细校验电流分配。若重新设计，建议至少为PFC控制器增加一个小功率线性稳压器作备份，以适配不同批次器件的Vcc_on阈值差异。
GaN器件的布局与驱动
该设计在快臂GaN开关管的布局上体现了高频功率电路的基本原则：最小化功率回路面积。NCP58921的栅极驱动布线采用开尔文连接，源极传感引脚直接连接到驱动器回路地，避免了共源极电感引起的误导通。半桥驱动器NCP51530提供独立的拉/灌电流和强大的抗dv/dt能力，完美适配GaN的陡峭开关边沿。PCB布局图上可以清晰看到，每颗GaN的旁路电容紧贴漏极和源极放置，减小高频振铃对控制电路的影响。

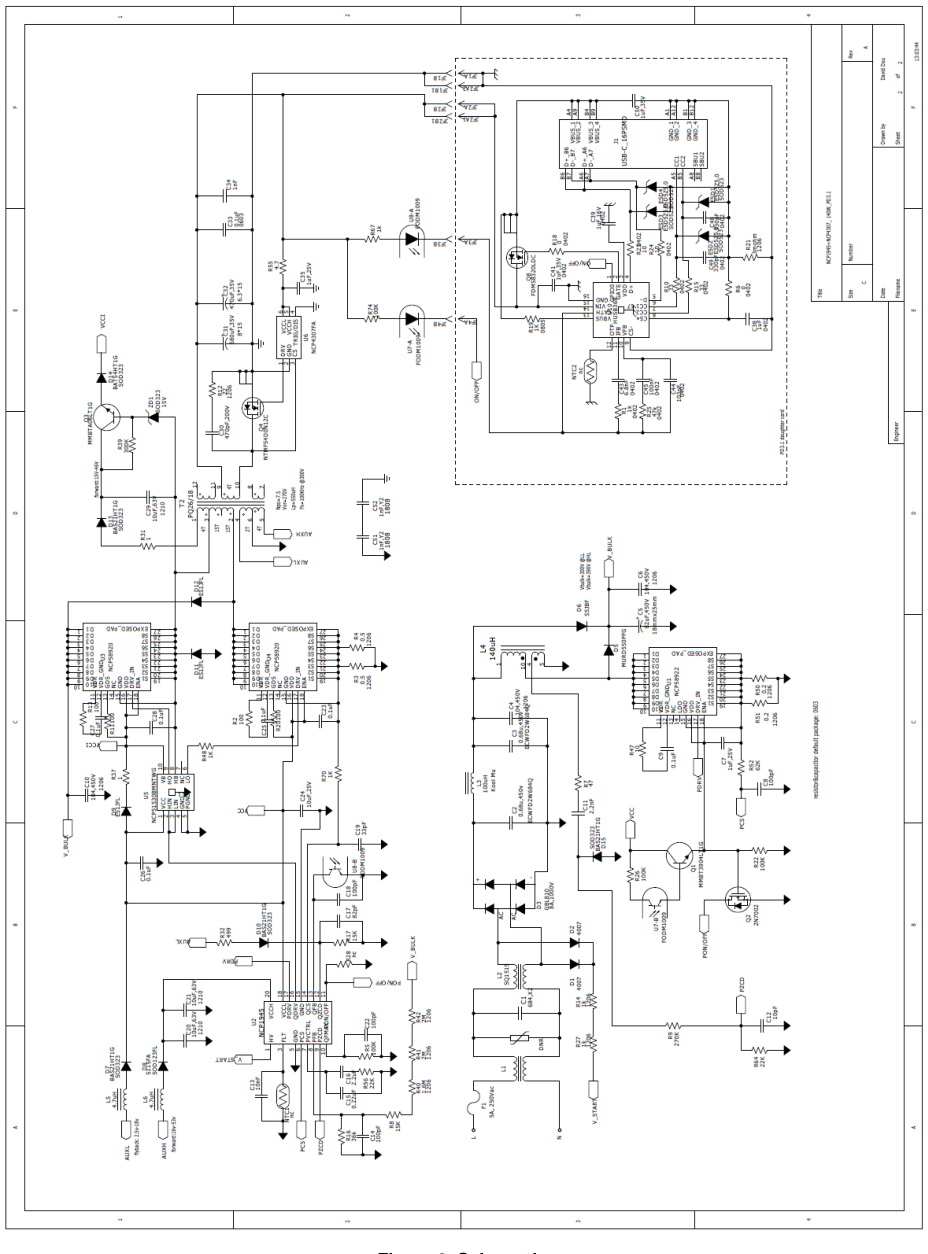

TPPFC电路原理图
磁性元件选择
PFC电感采用铁氧体磁芯EQ20，绕制86匝，电感量约140μH，满足90V输入下满载CRM所需的峰值电流和频率范围。LLC谐振电感独立设计，使用PQ2618磁芯，谐振电感值设定在100μH左右，配合电容形成约100kHz的谐振频率，使满载工作在感性区域的增益区间，同时保持了较低的环流损耗。主变压器匝比选择考虑到52V输出，取Np:Ns:Ns=16:4:4，漏感通过分离电感的形式控制在可重复范围内，这对于批量生产尤为重要。
BOM成本与可靠性权衡
LLC谐振电路原理图
从BOM表可以看出，输入端使用了X2安规电容、共模扼流圈和微型保险丝，完全满足IEC/UL 62368安全要求。电解电容选用长寿命型号（450V/150μF主母线电容和63V/470μF LLC输出电容），在纹波电流和温度范围内的寿命经过计算应超过50000小时。二次侧混合聚合物电容ESR极低，有效抑制高频纹波。关键的反馈和保护电阻选用1%精度，确保输出准确性和保护点一致性。该BOM虽然元件数量较多（约120个），但所有器件均采用标准封装和公模品，供应链风险可控。
EMC与未来升级
参考设计未提供完整的EMI测试数据，但基于图腾柱PFC和LLC的软开关特性，传导和辐射噪声相较于硬开关拓扑已有根本性改善。布局上，输入侧CL滤波器和Y电容的合理布置将有效抑制共模干扰。文中提到DC-DC子卡设计为可拆卸模块，方便替换为集成了PD3.1协议控制器的版本，从而快速升级为商用成品。
结语
本文详细解读了一款240W USB PD3.1三级架构适配器的参考设计。该方案以NCP1680图腾柱PFC、NCP13994 LLC与FAN65004 Buck为核心，通过GaN高频化、CRM+ZVS软开关、以及创新的PFC-LLC联动控制，在宽电网输入范围内实现了96%以上的满载效率和30W/in³的紧凑功率密度，完整覆盖了48V/5A EPR输出规范。对于从事大功率USB-C快充、工业适配器及照明电源开发的工程师而言，该设计提供了一个可直接参考的电路构架、元件库以及工程范式，有助于缩短从概念到实际产品的研发周期。
