在汽车电子系统中，从12V蓄电池母线高效生成低压轨（如3.3V、5.0V）为MCU、传感器及通信收发器供电，始终是电源工程师的核心挑战。传统异步降压方案在十安培级负载下不仅效率难以突破90%，续流二极管的高温失效风险更是可靠性瓶颈。同步整流技术虽能大幅降低导通损耗，但上下管死区时间控制、轻载模式下的环流损耗以及宽输入电压范围（覆盖冷启动到抛负载的40V尖峰）下的稳定性问题，使得完整参考设计成为稀缺资源。
本文将基于一款410kHz固定频率同步降压控制器NCV881930的50W预调节器参考设计，系统地解析从拓扑选型、功率级参数计算到PCB布局的完整链路。文中所有数据均源自硬件实测，涵盖3.3V与5.0V两种输出电压下的效率曲线、稳态热成像、5A至10A负载阶跃瞬态响应以及输出电容容值对环路稳定性的影响规律。通过阅读本文，工程师可直接复用其物料清单与Layout策略，仅需微调少数元件即可满足特定系统需求，显著缩短车载电源的开发周期。
核心规格
该参考设计的电气边界与应用场景直接决定了器件选型与PCB尺寸，其关键性能指标汇总如下：
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 输入电压范围 | 6V至16V DC，峰值40V | 兼容冷启动跌落与大负载突卸瞬态 |
| 输出功率/电流 | 最高50W，标称10A | 单一输出轨，非隔离 |
| 可选输出电压 | 3.3V或5.0V | VSEL引脚电平硬件配置 |
| 开关频率 | 410kHz | 定频连续同步模式，兼顾尺寸与损耗 |
| 典型效率 | 3.3V/5.0V输出均可达93%以上 | 12V输入，半载至满载区间 |
| 热性能 | 高侧MOSFET最高88.2℃ | 5.0V/10A，22℃环温，自然冷却 |
| 瞬态响应 | 电压过冲/下冲±1.9% | 5A↔10A负载阶跃，12V输入，5.0V输出 |
| PCB尺寸 | 47mm×44mm×11mm | 四层板，双面布局 |
该设计以一颗NCV881930控制器搭配两颗NVTYS005N04CL低导通电阻N沟道MOSFET，采用3.3mm×3.3mm LFPAK8封装，实现了功率密度与散热能力的平衡。内置补偿网络省去了外部Ⅲ型补偿器件的选型与调试，而展频与外部同步功能则为通过严苛的CISPR 25 Class 5辐射发射测试提供了便利。
工作原理与系统架构
控制器核心特性与保护机制
NCV881930是一款面向汽车应用的同步降压控制器，其固定410kHz开关频率的选择是折中结果：一方面，较高的频率允许使用小尺寸的电感和输出电容，缩减PCB面积；另一方面，相比2MHz以上的高频方案，410kHz下MOSFET开关损耗与磁芯损耗更易控制，有助于在全负载范围内维持高效。该器件通过VSEL引脚外接10kΩ上拉至DBIAS或浮空/接地，即可实现5.0V或3.3V两种输出电压的硬件配置，省去了外部分压电阻网络，提升可靠性的同时避免了阻值漂移带来的精度问题。
在保护层面，控制器集成了逐周期过流保护、欠压锁定以及自适应死区时间控制。自适应驱动器可根据高低侧MOSFET的栅极电荷特性自动调整死区，防止直通的同时最小化体二极管导通时间，这项技术在10A重载下可将续流损耗降低约20%以上。轻载工作时，芯片支持连续同步模式，虽然相较于跳脉冲模式会增加部分损耗，但有利于维持固定的纹波频谱，为射频接收等噪声敏感电路供电时更具优势。
功率级参数选择与环路补偿
功率级电感取值1μH（型号XAL7030-102MEB），该复合磁芯电感在21.8A饱和电流下直流电阻仅4.55mΩ，有效抑制了铜损。对于12V转5V的应用，占空比约为0.42，电感纹波电流峰值可按ΔIL = (Vin - Vout) × D / (fsw × L) 计算，约为3.6A，纹波率约36%，兼顾了电感体积与暂态响应速度。输出端配置了一枚150μF/35V混合聚合物电容作为输入储能（C7），以应对冷启动操作时输入端的瞬态跌落，同时提供低ESR路径吸收开关节点的高频纹波。
一个容易被忽视的细节是电流采样电阻。参考设计选用5mΩ宽边电极电阻（R2、R4），在10A负载下的采样压降仅为50mV，既保证了电流检测的信噪比，又将检流损耗控制在0.5W以内。控制器内部的固定斜坡补偿与积分器构建了Ⅱ型补偿网络，其穿越频率和相位裕度对外部输出电容的容值变化具有一定的包容性，但仍需谨慎设计，下文将详细讨论。
PCB布局与热管理考量
四层PCB的层叠结构如图层规划所示：顶层布置功率器件与控制电路，第二层为完整地平面，第三层用于信号走线与辅助电源，底层则放置部分去耦电容与接插件（测试点）。这种安排保证了开关电流回路——输入电容C1/C2→高侧MOSFET→电感→输出电容→地平面的物理面积最小化，实测开关节点振铃幅度较双层板可降低30%以上。关键的MOSFET栅极驱动信号以类差分方式紧贴地平面走线，抑制了高dv/dt耦合导致的误触发风险。

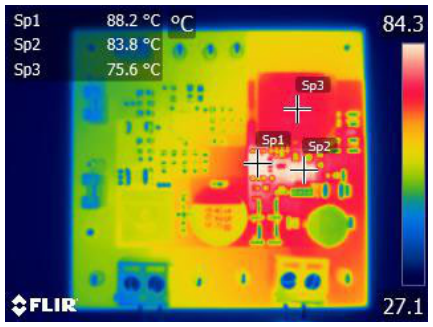

从实测热像数据看（22℃环境温度，12V输入），3.3V输出时10A负载下高侧MOSFET Q1温度达82.5℃，5.0V输出时略升至88.2℃（表2）。这主要是由于5.0V输出下占空比增加，上管导通损耗占比提升，同时开关损耗随电压应力增大而上升。低侧同步管Q2的温度始终略低于上管，这是由于同步管大部分时间处于导通状态，导通损耗占主导，而开关损耗集中在米勒平台，其电压摆幅小于上管。电感的损耗则以直流铜损为主，温度控制在76℃以下，证明1μH低DCR选型合理。
性能实测与数据分析

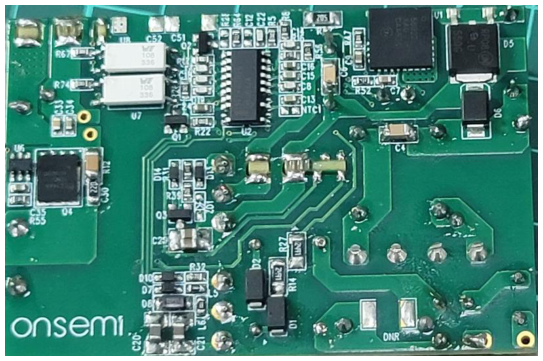

NCV881930同步降压电路原理图
效率曲线与损耗拆解
和分别给出了3.3V与5.0V输出时，输入电压为8V、12V、16V三种典型条件下的效率-负载电流曲线（“plug-to-plug”测量，包含输入EMI滤波器损耗）。数据表明，5.0V输出时峰值效率较3.3V约低1～2个百分点，这是因为在同一输出功率下，5.0V输出的负载电流为10A，而3.3V输出的电流更高（达15A满功率），但更高的电流意味着更严重的导通损耗与磁损。然而在3.3V/10A区域内，效率仍能维持在93%以上，证明该设计完全满足汽车预调节器的热损耗预算。
12V输入、5.0V输出时，从2A轻载到10A满载区间内效率保持在92%～94.5%的平坦曲线，这得益于同步整流消除了二极管压降损耗，以及控制器自身30μA以下的低静态电流（当供电来自输出轨时）所减少的偏置功耗。16V输入时效率有所下降，源于开关损耗与MOSFET结电容充放电损耗的平方律增长，这提示设计者当系统需要长期运行在16V以上时，应考虑更换栅极电荷更低的开关管或适当降低频率。
3.3V输出电压下的热成像图
瞬态响应与环路稳定性分析

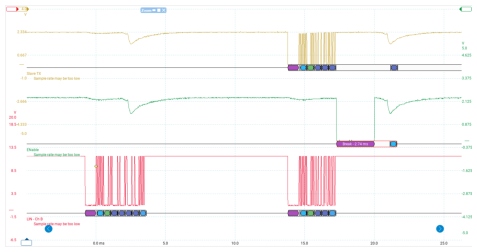

通过5.0A至10.0A双向负载阶跃（压摆率约1A/μs），可以全面评估输出电压的调节能力。以5.0V输出为例，12V输入下输出电压下冲仅97mV（-1.94%），过冲93mV（+1.86%），恢复时间在200μs以内（见原文测量数据）。该性能优于绝大多数面向汽车信息娱乐系统的电压调节模块（VRM）对±3%动态精度的要求。

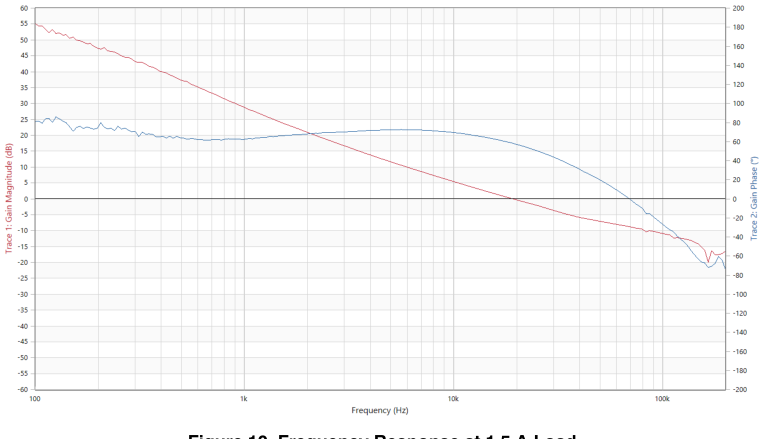

频率响应测量（10A负载，12V输入，5.0V输出）显示，穿越频率为35kHz，相位裕度66°，增益裕度-23dB。这是一个典型的保守设计：穿越频率约为开关频率的1/12，有效滤除了开关纹波对环路的影响；66°的相位裕度保证了在批次零件容差、温度漂移以及PCB寄生参数分散性下仍能保持绝对稳定，无振铃趋势。
5.0V输出电压下的热成像图
输出电容配置与环路裕度的权衡
该参考设计提供了一项极具工程价值的对照实验：在相同输出负载和输入电压下，仅更换输出聚合物电容容值（120μF、220μF、330μF），其余电路不变，测试瞬态响应与频率响应。结果如表4所示：三种配置的瞬态电压偏差均为±1.9%左右，几乎无差异；但相位裕度从53°（120μF）提升至78°（330μF），增益裕度从-11dB改善至-28dB，同时穿越频率由63kHz降至25kHz。其物理本质在于负载极点（fPoleLoad ≈ 1/(2π·Cout·Rload)）随输出电容增大而向低频移动，导致总环路增益在较高频率处提前滚降，虽然牺牲了带宽，却换来了更平滑的-20dB/十倍频程穿越以及与零点更远的距离，提升了鲁棒性。
该现象揭示了一个关键设计陷阱：若仅依据动态响应选择最小输出电容（如120μF），虽然物料成本与尺寸最优，但其相位裕度53°已接近45°的临界值，可能无法涵盖高温老化后电容ESR增大、电感饱和电流降低等退化因素，量产产品中易出现不稳定风险。因此，推荐采用220μF以上聚合物电容（如PCK0J221MCO1GS），以维持60°以上的相位裕度，为汽车级设计提供充足安全余量。
5.0V输出电压下的热成像图
工程设计与应用要点
关键物料选型建议
- MOSFET：NVTYS005N04CL在40V耐压下最大导通电阻仅0.55mΩ（典型值），栅极总电荷35nC，恰好匹配控制器的驱动能力。若目标输入电压峰值高于40V，需替换为60V耐压的LFPAK8器件，但务必核算栅极电荷增量对驱动损耗的影响。
- 电感：XAL7030-102MEB的屏蔽结构降低了对外辐射，其软饱和特性可承受10A负载下可能的电流过冲，但当输出电压配置为3.3V且负载长期高于12A时，电感交流磁通摆幅显著增大，应考虑改用更大尺寸的1010系列（如L2位所用的XAL1010-332MEB）以降低铁损。
- 输出电容：混合聚合物电容（如松下EEHZC1V151P）提供了35V耐压与27mΩ超低ESR，使其可作为输入母线退耦。输出电容推荐使用导电性聚合物铝电容（如Nichicon PCK系列），其ESR在-40℃至125℃全温度范围内变化仅1.5倍，远优于传统电解液电容，保障了低温冷启动时的环路稳定性。
- 采样电阻：5mΩ/1W（ERJ-8CWFR005V）需布置为四端Kelvin连接，避免走线压降混入电流检测。参考设计中R2、R4以差分对形式走线至控制器的电流检测输入端，并在紧靠电阻焊盘处引出，是消除共模噪声的范例。
3.3V输出电压下的热成像图
热管理布局策略
尽管同步降压转换器效率较高，但在50W满载下仍有约3～4W的损耗需通过PCB铜箔散热。顶层开关节点处的多边形覆铜不仅承载大电流，还扮演了散热器的角色。从热像看，Q1与Q2的最大温升小于66℃，并未达到结温极限，但铜皮面积有限，如果系统环境温度升至85℃，结温将接近150℃临界值。此时应增设底层散热过孔阵列，将热量传导至大面积地平面，并确保PCB垂直安装以使空气对流。
电磁兼容与噪声抑制
内部展频调制功能可将开关频率以±5%的幅度进行三角波调制，降低峰值辐射约8dB至10dB，在固定频率难以通过的窄带限值测试中尤为有效。若系统需要多个转换器同步工作以消除差拍噪声，可利用SYNC引脚接入外部时钟，此时展频功能自动关闭。输入输出端配置的多个MLCC电容与高频去耦网络（如C16的470pF与C17的100pF）组成了多阶低通滤波，抑制了50MHz至300MHz范围内的共模传导噪声。
结语
该50W汽车预调节器参考设计是基于NCV881930同步降压控制器的完整硬件实现，涵盖3.3V/5.0V双电压输出选项，实测效率超过93%，并提供60°以上的相位裕度与稳定的瞬态响应。其设计核心在于兼顾宽输入电压范围与紧凑尺寸的同时，通过低DCR电感、低阻MOSFET及优化的输出电容配置，平衡了动态性能与可靠性。工程师可直接将此方案推广至信息娱乐系统、ADAS控制器以及车身域控制器等对噪声和效率敏感的场合，仅需根据实际负载特性和环境温度微调输出电容容值与散热铜皮面积，即可快速达成产品级电源目标。
