在服务器电源、通信整流器和工业电源等应用领域，对功率密度和效率的要求逐年攀升。传统 AC/DC 电源的前级通常采用二极管整流桥加升压 PFC 的结构，但整流桥在 kW 级别下的导通损耗可达 10～20 W，成为提升效率和缩小体积的主要瓶颈。无桥 Totem-Pole PFC 拓扑通过移除输入整流桥，将导通器件数量减少一半，可显著降低前级损耗，但对控制算法、器件开关速度和电流检测精度提出了极高要求。与此同时，后级 DC/DC 变换器需要在宽输入电压范围下提供低压大电流输出，LLC 谐振变换器因其全负载范围内软开关特性而成为优选方案，但如何实现精准的电流模式控制、轻载效率优化以及高可靠性保护，仍是工程设计的难点。
本文基于一款 1 kW 通用输入（90～265 V AC）转 48 V DC 的参考设计，系统剖析如何利用 NCP1681 连续导通模式（CCM）Totem-Pole PFC 控制器和 NCP13994 电流模式 LLC 控制器，配合 GaN 开关、同步整流以及辅助电源，构建一套紧凑高效的电源方案。文章将从核心规格、系统架构、控制策略、测试数据和工程实践等多个维度展开，帮助工程师理解各模块之间的协同机制与关键参数选择依据。
核心规格
该参考设计的主要性能指标如表 1 所示，涵盖了输入输出、功率品质、保护功能和物理尺寸等关键维度。
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 输入电压 / 频率 | 90～265 V AC / 47～63 Hz | 通用电压范围 |
| 额定输出电压 / 电流 | 48 V DC / 21 A | 额定输出功率 1008 W |
| 最大输出功率 | 1000 W | 标称值 |
| 输出电压纹波 | < 5%（< 2.4 Vp-p） | 满载，48 V 输出 |
| 功率因数 (PF) | > 0.98 | 满载，90～265 V AC |
| 总谐波失真 (THD) | < 5% | 满载 |
| LLC 额定开关频率 | 300 kHz | 采用 NCP13994 定频/变频控制 |
| 冷却方式 | 强制风冷 | 内置风扇 |
| 工作环境温度 | 0～40°C | 可扩展更高温度范围需降额 |
| 保护功能 | OVP、UVP、过载、短路、热关断 | 多重保护确保安全运行 |
| 尺寸（长×宽×高） | 328 mm × 93 mm × 50 mm | 不含外部接线端子 |
| 拓扑结构 | TP PFC + LLC + SR | 前级无桥图腾柱 PFC，后级半桥 LLC，同步整流 |
说明：纹波指标为输出电压峰峰值占额定值的百分比；效率数据因不同输入电压和负载点而异，具体曲线将在性能实测章节给出。

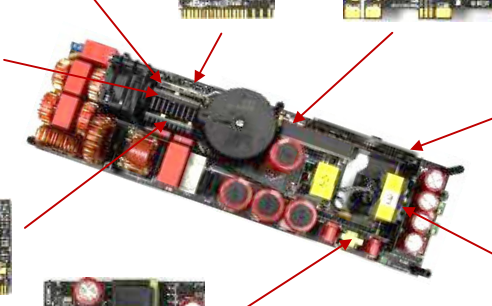

除上述参数外，该设计的一大特色是模块化架构：将快速开关臂、慢速整流臂、电流检测、PFC 控制、LLC 半桥、LLC 控制、同步整流以及辅助电源分别制成独立子卡，通过主母板互连。这种结构不仅便于分模块调试和升级，还能有效缩短功率回路，减少主 PCB 层数，进而提升功率密度。
工作原理与系统架构
两级功率变换架构
整机能量流动遵循“EMI 滤波 → Totem-Pole PFC → 大容量储能电容 → LLC 谐振变换器 → 同步整流 → 输出滤波”的路径。前级 PFC 将交流电压升压至稳定的直流母线电压（典型值 400 V），同时保证输入电流与电压同相位，满足 IEC 61000-3-2 谐波标准。后级 LLC 利用谐振特性实现原边开关管的零电压开通（ZVS）和副边同步整流管的零电流关断（ZCS），在 300 kHz 的高频下仍能维持高效率。辅助电源则从母线取电，提供各控制电路所需的低压直流电源。
CCM Totem-Pole PFC 与 NCP1681 的控制策略
传统 PFC 采用二极管整流桥级联 Boost 变换器，电流路径上始终有两个二极管的压降。Totem-Pole 拓扑用两对开关管构成两个桥臂（快速臂和慢速臂），直接对交流输入进行斩波，从而消除了整流桥的固定导通损耗。其中慢速臂的两个 MOSFET（或 GaN 器件）以工频（50/60 Hz）交替开关，作为同步整流管；快速臂的两个器件则以 PWM 频率进行高频开关，完成升压和电流波形整定。
NCP1681 是一款专为此拓扑设计的固定频率 CCM 控制器。它采用了一种创新的电流检测架构：通过两个电流互感器分别串联在快速臂上下管的漏极回路中，实时采样电感电流的上升沿和下降沿。由于在工频正负半周以及 PWM 周期内，两个 MOSFET 交替工作于主开关和同步整流状态，控制器必须精确识别当前处于“电流有意义”的时段。为此，NCP1681 输出了 POLARITY 和逆变 POLARITY（INVPOL）信号来驱动消隐电路：当某个器件作为同步整流管时，其对应的电流互感器二次侧被消隐电路短路，从而避免无效信号干扰乘法器输出。这种分段传感方式无需霍尔传感器或高共模电压差分放大器，在保证精度的同时大幅简化了电路。
控制器工作在固定频率 CCM 下，电感电流连续，可降低峰值电流和 EMI 滤波器的应力。通过内部乘法器将输入电压前馈信号与误差放大器输出相乘，产生正弦参考电流，再通过平均电流模式控制环路迫使电感电流跟踪该参考，从而实现高功率因数和低谐波失真。设计中特别考虑了快速臂 GaN 开关的驱动要求：NCP1681 的输出信号经过隔离栅极驱动器后，以独立子卡的形式驱动集成 GaN 器件（如 NCP58921）。该 GaN 器件将增强型 GaN HEMT 与专用驱动器封装在一起，大幅降低了栅极振荡和误导通的风险，其内置的导通 dv/dt 调节功能可通过外部电阻（33 Ω 起步）进行优化，以平衡开关损耗与 EMI。
电流模式 LLC 谐振变换器与 NCP13994 的协作
后级 LLC 控制器 NCP13994 是一款高性能电流模式谐振控制器，内部集成高达 700 V 的高边驱动，省去了外部电平移位电路。在本设计中，母线电压经 LLC 半桥子卡上的开关管斩波后，通过谐振电感 Lr、谐振电容 Cr 和变压器原边绕组构成谐振网络。NCP13994 通过检测谐振回路电流（通常借助电容分压或电流互感器实现）执行电流模式控制，与传统电压模式相比，显著改善了负载瞬态响应，并使补偿网络设计更为简单。
该控制器支持最高 750 kHz 的开关频率，本设计将额定频率设定在 300 kHz，兼顾了变压器尺寸和开关损耗。轻载时，NCP13994 的 Quiet Skip 模式可以智能地跳过部分开关周期，同时保持输出电压稳定；配合 NCP1681 的 PFCOUT 信号（用于在轻载时关闭 PFC 或进入突发模式），整套方案能够在整个负载范围内实现高效率和低待机功耗。出厂的死区时间自适应功能可确保在原边 MOSFET 的 ZVS 条件变化时仍能可靠开关，而精准的过流保护和过温保护则通过外部 NTC 热敏电阻与内部比较器配合实现。
同步整流与辅助供电
为了在 48 V/21 A 的低压大电流输出端进一步降低整流损耗，该设计使用了 NCP4306/NCP4307 同步整流控制器。它们通过侦测 MOSFET 的漏源电压开通和关断，无需原边信号隔离传递，且具备极小延迟的关断机制，可防止在容性负载下出现电流回流。两个 SR 控制器以独立子卡形式贴装在主变压器附近，使功率回路寄生电感降至最小，辅以多个电解电容和陶瓷电容组成的输出滤波器，将开关纹波抑制在 2.4 V 峰峰值以内。

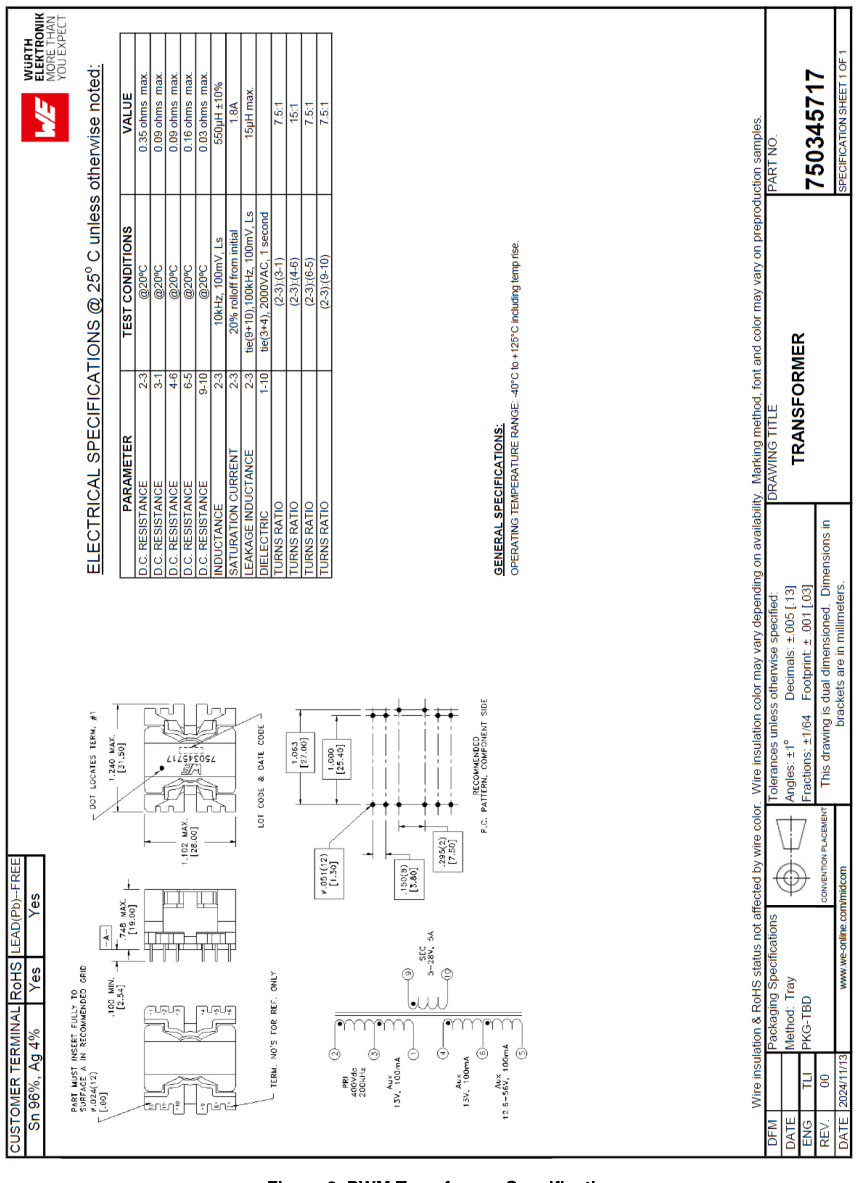

所有控制电路的偏置电源由一片基于 NCP1343 的反激辅助电源提供，该控制器支持准谐振操作，可产生多路隔离电压（VCC、AUX_VCC、SR_VCC 等）供给不同子卡。辅助电源的输入直接取自 PFC 输出母线，启动时通过耗尽型 MOSFET 或继电器与 NTC 热敏电阻配合完成涌浪限制。

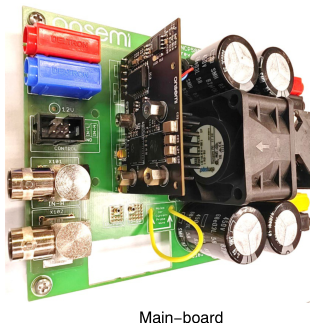

评估板照片
性能实测与数据分析

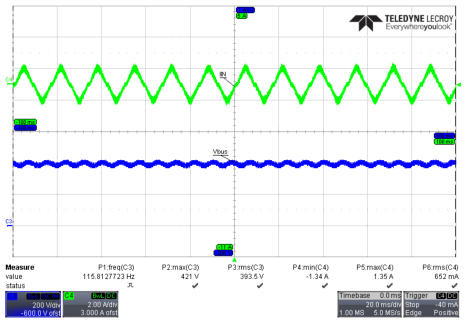

在 90 V AC、115 V AC、230 V AC 和 265 V AC 四种典型输入下，对参考设计的效率、功率因数和总谐波失真进行了全负载扫描。主要结果如下：
| 输入电压 (V AC) | 负载率 | 效率 (%) | 功率因数 | THD (%) | 纹波 (mVp-p) |
|---|---|---|---|---|---|
| 115 | 20% | 95.1 | 0.977 | 7.5 | 850 |
| 115 | 50% | 96.8 | 0.996 | 3.6 | 1100 |
| 115 | 100% | 95.5 | 0.998 | 2.9 | 1800 |
| 230 | 20% | 95.8 | 0.960 | 9.1 | 830 |
| 230 | 50% | 97.4 | 0.991 | 4.8 | 1050 |
| 230 | 100% | 96.3 | 0.996 | 3.2 | 1920 |
应用电路的模块化结构
注：上述数据源于设计报告中的效率曲线与表格（原文 Page 33），纹波为峰峰值。
从测试结果可见，在 230 V 输入、50% 负载附近，系统效率达到峰值 97.4%，这得益于 LLC 在谐振点附近最小的环流损耗和 PFC 在该输入电压下较低的电流应力。满载效率略有下降，但仍保持在 96% 左右，主要原因是 PFC 电感和变压器绕组铜损增加，以及同步整流 MOSFET 的导通损耗占比提升。功率因数在 20% 负载以上即超过 0.96，满载时接近单位值。THD 在轻载时略高（230 V/20% 下为 9.1%），这是因为 CCM 电感电流纹波在轻载下相对更大，且 DCM 边界附近的电流波形畸变被 CCM 模式强制拉回，但 NCP1681 的内部谐波注入功能有效抑制了三次谐波，使 THD 始终低于 10%。
主板原理图 - PFC级
温升测试表明，在 40°C 环境温度、满载运行 30 分钟后，快速臂 GaN 子卡表面温度约 78°C，慢速臂 MOSFET 子卡约 65°C，LLC 半桥 GaN 子卡约 82°C，主变压器最高温度 88°C，均处于器件允许的结温范围之内。强制风冷将出风口温度控制在 55°C 以下，保证长期可靠性。
工程设计与应用要点
主板原理图 - LLC级
无桥 PFC 的电流检测与消隐
Totem-Pole PFC 的电流检测是本设计的核心挑战之一。电流互感器 T1 和 T2 在 100 kHz 级别的 PWM 频率下工作，其二次侧信号易受漏感和引线电感影响。设计中将消隐电路的 MOSFET（如 2N7002）尽量靠近互感器，并采用 R-C 吸收网络（R=10 Ω, C=47 pF）抑制振铃。消隐信号 POLARITY 和 INVPOL 由 NCP1681 提供，线电压过零处消隐逻辑切换，必须保证与工频极性严格同步，否则会在过零点产生电流尖峰或失真。实际调试中可通过监测输入电流波形调整 RC 延迟来微调消隐窗口。
GaN 器件的驱动与布局
快速臂采用集成了驱动器的 GaN 开关 NCP58921，虽然降低了外部电路对布局的敏感度，但高频回路（100～300 kHz）仍需要最小化功率环路面积。子卡采用 4 层 PCB，内层大面积覆铜作为屏蔽和散热层，顶部和底层通过密集过孔连接。驱动电阻（R19/R20）从 33 Ω 起步，若 EMI 裕量充足可降低至 10 Ω 以加快开关速度，但需监视漏源电压振铃。推荐在 GaN 的 VDD 与 AGND 之间放置 100 nF X7R 电容（额定电压 ≥ 25 V），并紧贴器件引脚，以减少内部 LDO 的输出扰动。
主板顶层PCB布局与装配方案
LLC 谐振腔参数选择
谐振频率 300 kHz 的确定需综合考虑变压器体积与磁芯损耗。本设计采用的谐振电感/电容比为 5：1（Lr=7.5 μH, Cr=150 nF），使得满载时电压增益调节范围适当，且短路情况下电流上升斜率可控。NCP13994 的电流模式控制需要准确检测谐振电流，通过在谐振电容两端并联一个小值取样电阻（或使用电流变压器）将电流信号转化为电压，送入 CS 引脚。为防止启动时的电容冲击电流，软件中设置了软启功能，逐步提高工作频率从 500 kHz 扫至额定 300 kHz。
热管理与结构
模块化设计使得热量相对分散，但高损耗器件（快速臂 GaN、LLC 半桥、变压器）仍需要集中散热。各个子卡底面通过导热硅胶垫（厚度 0.5 mm）与一条共用的铝型材散热器接触，散热器再由系统风扇强迫冷却。导热界面材料的热导率选择 3 W/(m·K) 以上，并保证子卡与散热器间有 0.1 mm 以上的压缩量，以排除空气间隙。主变压器采用 PQ35 磁芯，原副边铜箔分别外引并直接连接到 SR 子卡和主母板，减少端接损耗。
EMI 滤波器设计
两级滤波器包含共模扼流圈 L4（20 mH）和两级差模滤波（L5～L10 共 6 个独立电感，各 1.8 μH），配合 X 电容和 Y 电容，专门针对 150 kHz～30 MHz 频段的传导发射。其中 C48 和 C51 跨接在慢速臂 FET 的漏源两端，有效旁路了功率级向输入端口耦合的高频噪声。调试时可在保持共模电感量不变的前提下，通过调节 Y 电容的容值（通常从 2.2 nF 增至 4.7 nF）来优化共模谱峰，但需兼顾漏电流规范。
结语
基于 NCP1681 和 NCP13994 的 1 kW Totem-Pole PFC+LLC 电源方案，展示了如何在紧凑的 328×93×50 mm 体积内实现高效、低谐波的 AC/DC 变换，广泛适用于服务器电源、通信基站电源和工业设备。GaN 器件的应用及模块化架构的采用，不仅提升了开关频率和功率密度，也为工程师的二次开发、功能扩展和故障诊断提供了极大便利。通过对电流检测、驱动、磁件和热管理等多个维度的精细设计，该参考设计为高效率千瓦级电源产品的开发提供了可复现的工程蓝本。
