随着USB PD3.1标准将供电能力推升至240W，多口快充、工业电源等领域对适配器提出了功率密度和转换效率的双重极限挑战。在名片大小的空间内实现高效、低待机、全保护的240W AC-DC转换，必须从拓扑、器件、控制策略到封装进行系统性重构。本文深入解析一款采用CrM图腾柱PFC加电流模式LLC架构的超高密度（UHD）电源方案，其在仅89mm×53mm×21mm的PCB尺寸内实现了39.7W/in³的功率密度，满载效率在115Vac和230Vac下分别达到95.75%和96.49%，平均效率高于94.2%，且待机功耗低于300mW。文章将逐级拆解NCP1680图腾柱PFC控制器、NCP13994 LLC控制器以及NCP4306同步整流控制器的协同工作机制，并结合实测数据、PCB布局、磁性元件选型和启动时序，为工程师提供可直接复用的工程设计参考。
核心规格
该参考设计完整规格源自实际评估板，关键参数经调优与实测验证，汇总如下：
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 输入电压范围 | 90～264 Vac | 47～63 Hz |
| 输出功率/电压/电流 | 240 W / 48 V / 5 A | 最大功率持续输出 |
| 满载效率 | 95.75% @115Vac；96.49% @230Vac | 48V/5A阻性负载 |
| 平均效率 | 94.25% @115Vac；94.76% @230Vac | 符合DoE/CEC平均效率要求 |
| 待机功耗 | <300 mW | 全输入电压范围空载 |
| 输出纹波与噪声 | <150 mV | 20 MHz带宽，48V/5A |
| 功率密度 | 39.7 W/in³ | PCBA尺寸89mm×53mm×21mm |
| 保护功能 | OVP、OCP、SCP、OTP、开环保护 | 自恢复 |
| 拓扑与隔离 | CrM图腾柱PFC + 电流模式LLC | 一次侧与二次侧隔离 |
- 超高效率：得益于全GaN快速桥臂和CrM软开关，230Vac下损耗最低，96.49%的满载效率在同类尺寸电源中极具竞争力。
- 名片尺寸：双面布局、全集成GaN功率级和优化磁性元件设计，使240W电源可内置于紧凑型适配器中。
- 全电压低待机：LLC跳周期模式配合同步整流关闭机制，空载功耗实测<300mW。
工作原理与系统架构
整个功率链路分为图腾柱无桥PFC和LLC谐振变换器两级，并辅以精密的高压启动与辅助供电管理。
CrM图腾柱PFC：NCP1680与GaN快桥臂
前级采用NCP1680控制的临界导通模式（CrM）图腾柱PFC。与传统升压PFC不同，图腾柱拓扑消除了前级整流桥损耗，通过快桥臂（高频开关）和慢桥臂（工频开关）交替工作实现高频功率因数校正。本设计中慢桥臂使用两颗650V SJ MOSFET NTMT064N65S3H，其64mΩ导通电阻和稳健体二极管正向压降确保了工频周期的低损耗。快桥臂则采用两颗集成驱动与GaN FET的NCP58921，导通电阻仅50mΩ，使高频开关损耗大幅下降。PFC电感PQ2618，感值140μH，选用Ferroxcube 3C95材质以降低磁心损耗，支持在高开关频率下高效工作。
NCP1680特有的VSFF（Valley Switching Frequency Foldback）控制在轻载时自动降低开关频率并进入谷底导通，将开关损耗降至最低，同时配合ZCD引脚实现精确的电感电流过零检测。特别值得关注的是PFCOK引脚功能：该引脚输出一个与FB电压成正比的电流源，增益为10μA/V，外部只需连接一颗对地电阻即可产生正比于母线电压的直流电平，用于后级LLC的UVLO或使能判断。这一设计完全省去了传统高压电阻分压检测网络，直接贡献约30～50mW的持续损耗降低。
电流模式LLC谐振变换器：NCP13994与独立同步整流
后级LLC采用电流模式控制器NCP13994，可编程死区时间和谐振参数，确保全范围内实现一次侧ZVS。一次侧开关同样使用两颗集成GaN功率级NCP58922（78mΩ），高频特性优异。谐振电感采用ATQ17磁心，感量25μH，变压器PQ2618主电感150μH，漏感作为谐振电感的一部分参与谐振，简化了回路设计。二次侧中心抽头输出采用两颗低压MOSFET FDMS4D0N12C（120V耐压，SO8FL封装）并由两颗独立的NCP4306同步整流控制器驱动。采用两个独立TSOP6封装的控制器而非双通道方案，可使二次侧布局更灵活，环路面积更小，寄生电感引起的尖峰电压显著降低。
NCP13994集成的高压启动电流源可同时为自身及前级PFC芯片供电。由于NCP1680的Vcc_on阈值低于NCP13994，上电初期Vcc电压首先触发PFC进入正常工作，待母线电压建立后，PFCOK信号变高，LLC才开始软启动。LLC启动完成后芯片供电由辅助绕组接管，实现高压启动电流源的关断以降低空载损耗。为确保启动过程中PFC持续工作，LLC的Vcc端口并联大容量电容（本设计选用4.7μF+22μF组合），维持足够的能量直到辅助绕组正常输出。
性能实测与数据分析
实测数据全部来自评估板在常温环境下的测试，涵盖效率曲线、功率因数、纹波、动态响应和热分布等硬指标。
240W评估板正视图
效率与功率因数
在48V/5A满载条件下，115Vac输入效率为95.75%，230Vac输入效率达到96.49%。平均效率（以25%、50%、75%、100%四点计算）在115Vac下为94.25%，230Vac下为94.76%，轻松满足能效法规。全电压范围功率因数均在0.95以上，90Vac满载时超过0.99，电流波形正弦度良好。

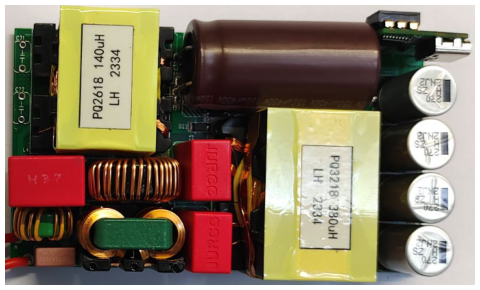

240W评估板反视图
纹波与动态响应

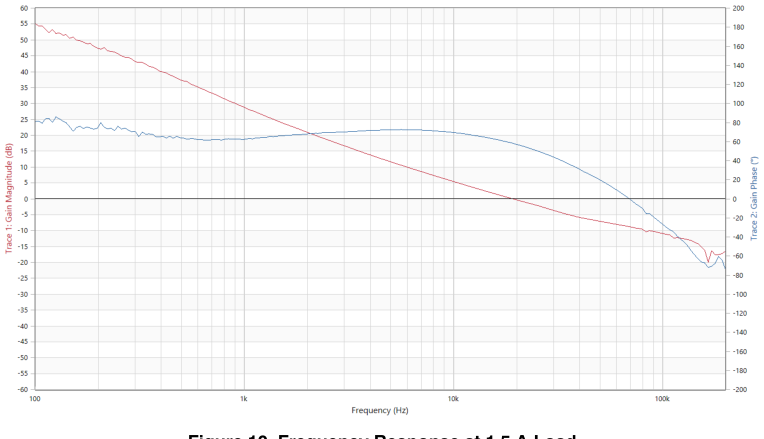

输出纹波在0.9A至5A全负载范围内均小于150mV，谐振峰值低，得益于输出混合电解电容270μF/50V的低ESR特性（约15mΩ）和优化的PCB走线。负载从0到5A阶跃时，输出电压跌落小于5%，并在一个开关周期内恢复，无振荡，表明LLC环路相位裕度充足。跳周期模式下（0A～0.5A轻载），一次侧开关脉冲稀疏出现，输出电压稳定，无音频噪声。

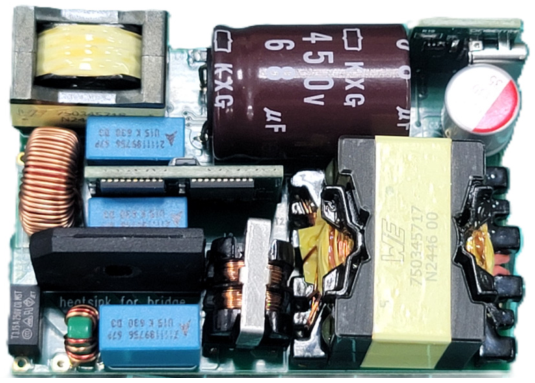

240W评估板侧视图
保护与极限测试
OCP触发点设置在5.8A～6A之间，进入打嗝模式，过流后输出平均功率迅速降至安全阈值以下。短路保护（SCP）快速动作，无输出过冲。OVP和OTP均通过外部电阻及NTC配合NCP13994相应引脚实现，精度与可靠性经过验证。
240W评估板顶视图
热性能
在90Vac/48V/5A最恶劣工况下，热成像显示快桥臂GaN封装表面温升约63°C，变压器磁心温升约55°C，慢桥臂SJ FET温升约48°C。230Vac下载条件下各热点温度普遍下降10°C以上，证明高频开关损耗的主导地位。两颗NCP4306分立同步整流控制器因分开放置，本体温度仅高于环境温度约25°C，远未触及结温限制。

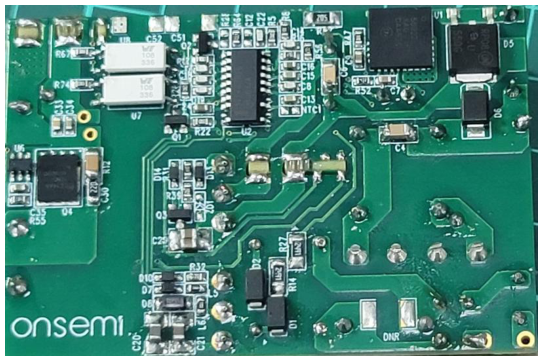

240W评估板底视图
工程设计与应用要点
实现该电源的超高密度和高效率，需要在元器件选型、PCB布局及环路设计方面做出若干精准决策。
紧凑化双面PCB与功率回路
尽管图腾柱PFC所需元件多于普通升压PFC，本设计大胆采用双面板实现89mm×53mm的极限尺寸。快桥臂的GaN功率级NCP58921/58922内部集成驱动器，外围元件极简，开关节点铜皮大面积覆铜加多过孔散热。PFC电感、谐振电感、变压器均采用PQ/ATQ等低矮磁心，高度不超过21mm。慢桥臂和输入EMI滤波器放置于另一侧，形成热量分散。主功率地、信号地在各自区域单点汇接，有效抑制共模噪声。
关键磁性元件与驱动选型
PFC电感PQ2618 140μH，LLC变压器PQ2618 150μH，计算匝比和谐振电容（27nF/800V薄膜电容）以实现100kHz附近谐振频率，避开音频范围且兼顾GaN高效工作区间。快桥臂选用50mΩ和78mΩ两种GaN功率级，分别适配PFC和LLC的电流应力。二次侧同步整流MOSFET FDMS4D0N12C具有极低导通电阻和栅电荷，配合NCP4306可调最小导通时间和关断阈值，避免倒灌电流误触发。
启动时序与辅助供电优化
系统利用NCP13994高压启动电流源（约10mA）同时为PFC和LLC供电。上电后Vcc电压从0V开始上升，当达到NCP1680的Vcc_on阈值（典型值12.2V）时PFC首先工作，母线电压很快建立；Vcc继续上升至NCP13994的启动阈值（16V）后，LLC软启。如未设计PFCOK互锁，LLC可能在母线电压很低时启动导致失控，本设计通过PFCOK引脚输出电流经电阻R35产生的电压作为LLC的使能判据，确保母线电压达标后LLC才工作。Vcc电容需至少保证维持PFC工作100ms以上的能量，计算得100μF可满足要求，实际采用100μF/25V电解电容，留有余量。
BOM精简与散热管理
尽管采用大量分立控制器，BOM仍控制在50个左右元件，且全部为常规封装。静电敏感器件内置ESD防护。热管理上，利用GaN功率级底部大面积散热焊盘直接焊接于PCB铜皮，无需额外散热片。满载运行30分钟后，外壳模拟密封环境下最热器件距结温尚有30%以上裕量，长期可靠性优良。
结语
该240W超高密度电源方案通过NCP1680 CrM图腾柱PFC、NCP13994电流模式LLC及独立NCP4306同步整流器的深度协同，在名片大小的PCB上实现了96.49%的峰值效率和低于300mW的待机功耗，且保护功能完备、启动时序可靠。此架构尤其适用于PD3.1 240W多口氮化镓快充、一体机电源、工业适配器等对体积和效率有严苛要求的产品，已提供的完整原理图、PCB文件、磁性元件规格及实测波形可直接加速设计者从评估到量产的进程。
