在服务器电源、太阳能微型逆变器和工业马达驱动等应用中，高效率、高功率密度的DC/DC转换器是设计核心。传统硅MOSFET在高压场景下开关损耗显著，而集成驱动GaN（氮化镓）功率开关凭借零反向恢复电荷和极低栅极电荷，可将开关频率提升至百kHz甚至MHz，同时大幅缩小无源器件体积。但GaN器件对寄生参数和驱动环路极端敏感，工程师在原型评估阶段常因布局不良导致振铃、误开通甚至损坏。如何可靠地评估GaN半桥模块的真实性能，成为产品开发前必须跨越的门槛。
本文基于NCP58921集成驱动GaN功率开关的参考设计，详细拆解一套600W Buck-Boost评估平台。该平台将半桥模块、绝缘供电、PWM信号发生与功率级集成于一块99×140mm的PCB上，可通过简单交换输入输出端子，在Buck（降压）与Boost（升压）模式间自由切换。文章将从核心参数、系统架构、性能实测到工程实践逐层展开，为工程师提供可直接复用的设计思路，同时深入解析集成驱动架构如何解决GaN应用的寄生难题。
核心规格
以下表格提炼了评估平台的关键电气与功能参数，所有数据均源自NCP58921模块及主板设计文档。
| 参数 | 典型值 | 条件/备注 |
|---|---|---|
| 推荐母线电压VBUS | 400V | 受限于电解电容额定值，极限420V |
| 辅助供电VDD | 12V | 为HB模块、风扇、PWM发生器供电 |
| 功率等级 | 600W | Buck或Boost模式，需强制风冷 |
| 功能绝缘电压 | 600V | 信号隔离侧输入至功率地 |
| 最小死区时间 | 100ns | 主板默认，可通过HB模块电阻进一步调整 |
| 开关频率范围 | 可调，推荐100kHz | TL494振荡器外接RC调定，占空比独立可调 |
| GaN器件导通电阻 | 50mΩ (NCP58921) | 650V耐压，同系列可选78mΩ (NCP58922) 和150mΩ (NCP58920) |
| 功率电感 | 250μH或180μH | 兼容两款Wurth PFC电感，对应频率和纹波需求 |
| 信号隔离等级 | 5kVrms | 由双通道隔离驱动器NCP51561提供 |
| 板卡尺寸 | 140mm × 99mm | 2层板，1.5mm厚，35μm铜 |
除了上述硬性指标，该平台还实现了完整的信号链路：集成的PWM发生器基于经典控制芯片TL494，能产生一对互补5V信号，经缓冲后直接送入半桥模块的隔离驱动级，无需外接电平转换电路。冷启动时，整个系统从12V输入消耗的电流仅约35mA（不含风扇），上电顺序需严格遵循先低压后高压、断电先高压后低压的规则，否则缺少保护的输出电解电容可能因过压而损坏。
工作原理与系统架构
系统整体拓扑与模式切换
主板的功率级为一非隔离四开关Buck-Boost变换器，实际通过半桥模块的两个NCP58921开关管和单颗功率电感实现。其巧妙之处在于，只需将高压电源和负载的连接位置互换，即可在同一套硬件上分别获得降压或升压功能：
- Buck模式：电源接“HV INPUT”端子，负载接“HV OUTPUT”。高端开关作为主控管，低端开关或续流，电感电流流向负载，输出电压为输入电压乘以占空比。
- Boost模式：电源接“HV OUTPUT”，负载接“HV INPUT”。低端开关主控，高端开关作为同步整流管，电感在开关导通时储能，关断时向高压侧释放，输出电压为输入电压除以（1-占空比）。
这种设计省去模式切换电路，所有功率端子均为φ4mm香蕉插头，便于大电流测试。输入输出均配置4颗82μF/450V电解电容并联4颗220nF/630V MLCC，形成低ESR滤波网络，可将高频纹波电流旁路，防止母线电压过冲。电感位置兼容两种Wurth PFC电感（250μH和180μH），工程师可根据所需电流纹波系数和频率灵活选择。
半桥功率模块的三级架构
整个平台的核心是功率模块（MOD101）。它并非孤立的GaN分立器件，而是由三个功能模块垂直集成的子系统：
- 隔离辅助供电级：模块内部包含两路独立DC/DC变换器，从12V输入产生两个隔离的驱动电压（+HV和-（或浮动）地）。其变压器提供600V工作绝缘，保证即便在高压母线上，逻辑侧也处于安全电位。这是安全评估的基石。
- 信号隔离与驱动级：调制信号通过NCP51561双通道隔离驱动器，该器件具备5kVrms瞬态隔离能力和高达4.5/9A峰值驱动电流。其内部采用片上电容隔离技术，将PWM信号从12V逻辑域传递至高压域，同时兼具死区逻辑和欠压锁定，确保即使外部PWM信号异常，也不会导致上下管直通。
- 增强型GaN半桥开关级：高频节点由两颗NCP58921组成。该器件将稳定可靠的硅驱动器与650V增强型GaN HEMT封装在同一结构中。传统分立方案中，驱动器输出至GaN栅极的PCB走线会产生可观的共源电感（Lsc），在高速开关电流变化（di/dt）下感应出负反馈电压，导致开关损耗剧增、栅极振荡甚至误触发。NCP58921内部通过Kelvin源极连接，将驱动回路的参考点直接绑定到GaN源极焊盘，最大程度消除了Lsc耦合，确保栅极驱动电压纯净。实测显示，该方案可将开关节点SW的dv/dt抗扰度提升至100V/ns以上，同时保持了50mΩ低导通电阻带来的低导通损耗。
模块对外仅有6个信号引脚（+12V、GND、两路PWM输入、温度输出及预留）和三个功率端子（VBUS、SW、PGND），极大简化了主板布线。工程师若需调整死区时间，只需更改模块上一颗电阻，不必改动主板。
简易PWM发生器设计
板上集成的PWM信号源基于TL494电压模式控制器，但其反馈环被搁置，仅利用其内置振荡器和PWM比较器产生开环信号。关键设计考量如下：
- 振荡设置：定时电容C201为1nF，用户通过20kΩ微调电阻R205改变振荡频率，标称可覆盖数十kHz至200kHz。初始建议设定为100kHz，以平衡电感尺寸和开关损耗。
- 占空比调节：TL494内部5V基准电压经20kΩ微调电阻R202分压后，送入PWM比较器同相端，反相端为振荡锯齿波。旋转R202即可在0%至45%（单片输出）范围内调节占空比。注意，半桥模块内部已集成固定最小死区（100ns），外部PWM信号无需刻意留出死区。
- 信号缓冲：TL494两个集电极开路输出经4.7kΩ上拉电阻逻辑“线与”，产生一占空比信号，再通过NL27WZ14反相器和NL27WZ16缓冲器，最终产生两路互补的5V TTL方波，分别送往半桥模块的HS_DRV和LS_DRV引脚。该部分同样在12V供电轨上工作，电路板底部可独立切割作为通用PWM模块。
整个信号链路从TL494到GaN栅极，设计带宽不超过2MHz，避免高频毛刺串扰。对于需要更高开关频率或同步整流的应用，用户可移除板上发生器，通过预留的BNC接口外接任意波形发生器。
性能实测与数据分析
参考设计指南详细记录了启动与稳态条件下的关键电气参数，为安全操作提供定量依据。以下将低压上电过程各个模块的12V耗电汇总如下表。
NCP58921升降压参考设计整体外观
| 工作模式/组件 | 电流消耗 (mA) | 备注 |
|---|---|---|
| 主板裸板（无HW模块、无PWM发生器、风扇停转） | ~1 | 静态偏置 |
| PWM发生器 (TL494 + 缓冲器) | ~12 | 100kHz振荡 |
| 半桥模块静态（无PWM信号） | ~14 | 隔离供电及驱动待机 |
| 半桥模块动态 (100kHz, 50% 占空比) | ~22 | 驱动脉冲电流增大 |
| 主板+模块+PWM发生器（无风扇） | ~35 | 合计，无风冷可轻载测试 |
| 风扇422JN | ~320 | 40×40×28mm强制风冷 |
| 全功能满载状态 | ~354 | 包含所有电路，用于600W热平衡 |
从上表可快速推算散热裕量：12V电源需至少提供0.5A能力，并为功率级预留独立高压电源。高压上电时，必须对电源设定100mA初始限流，以缓慢提升母线电压至400V（Buck模式）或200V（Boost模式），避免电解电容承受过大的浪涌冲击。600W满载测试中，Buck转换器在400V输入、200V输出、50%占空比下，电感电流峰值可达3A，波形显示SW节点电压振荡低于额定电压的10%，证明模块集成驱动的共源电感抑制效果显著。
输出纹波主要以开关频率的锯齿波和少许高频毛刺构成，由输出滤波网络C108-C111（电解×4 + MLCC×4）处理。进一步降低纹波可增大输出电容或采用更高开关频率，但需重新评估电感饱和电流。
NCP58921升降压参考设计整体外观
工程设计与应用要点
BOM与关键器件选择
主板BOM高度精简，功率回路仅包含电感、电容和母板。设计者需关注以下几点：

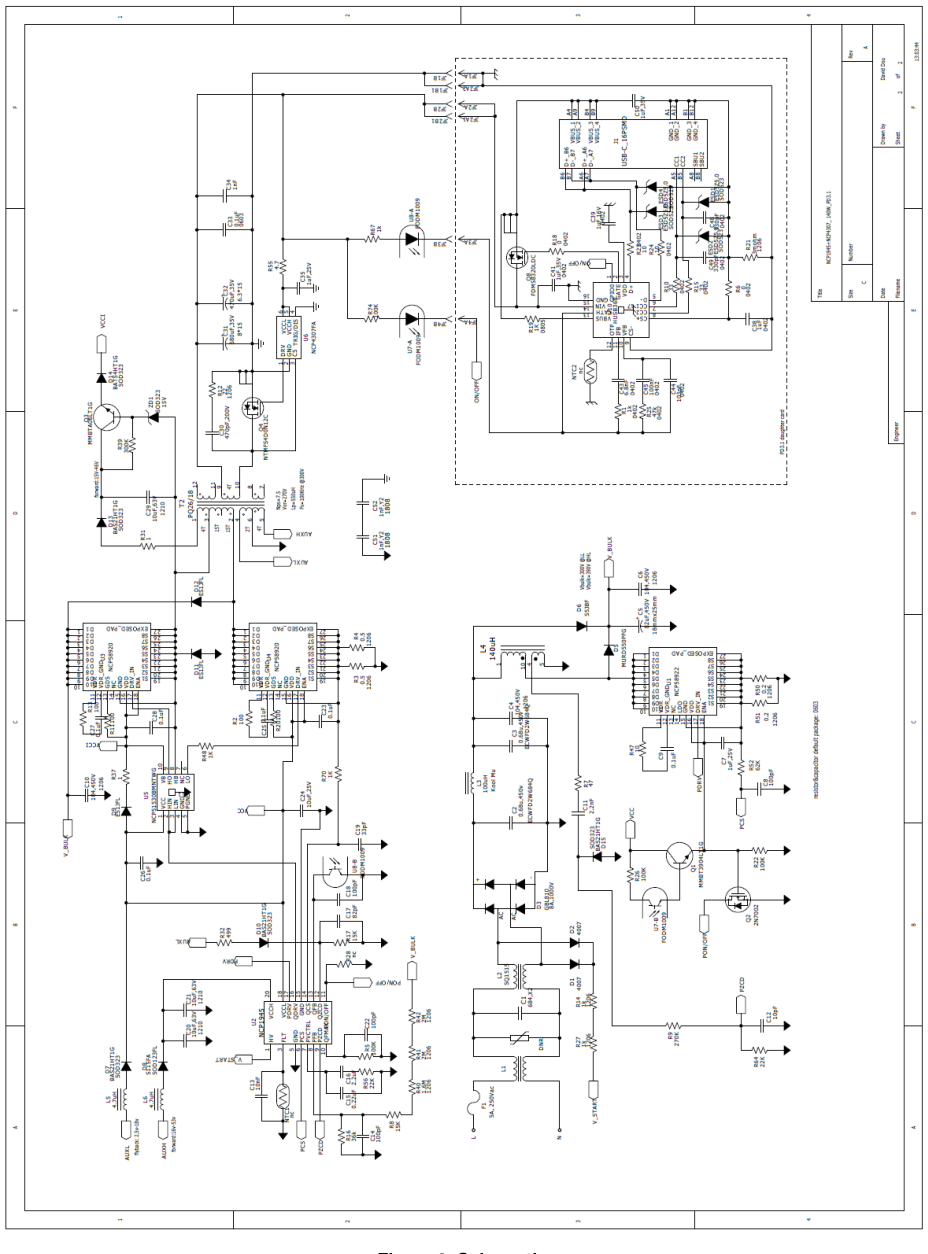

升降压主板电路原理图
- 电解电容：C108-C111为82μF/450V铝电解，直径22mm，可承受3A以上纹波电流。若期望更高母线电压（超过420V），必须将其替换为500V规格，同时检查半桥模块内MLCC耐压（模块内部已布局630V电容，留有裕量）。
- 功率电感：提供两款Wurth PFC电感备选（750317636为250μH，760806400为180μH）。电感值直接影响电流纹波：设输入400V，输出200V，100kHz开关频率，250μH对应纹波电流ΔIL≈1.07A；180μH对应ΔIL≈1.48A。需确保峰值电流不使磁芯饱和，并核算铜损发热。
- GaN开关型号：默认使用NCP58921（50mΩ），若需要更低的导通损耗可选NCP58922（78mΩ），或对于轻载高效设计可切换到NCP58920（150mΩ），只需直接替换模块，无需更改主板。
PCB布局与EMC
主板为双层FR4设计，元件布局严格遵循强弱电分离原则。左侧布置所有信号端子、PWM产生电路与隔离驱动初级；右侧大面积覆铜为功率地（PGND）和母线（VBUS）。半桥模块被置于连接两区域的中心地带，其底部开槽增加爬电距离。这种布局的优势在于：

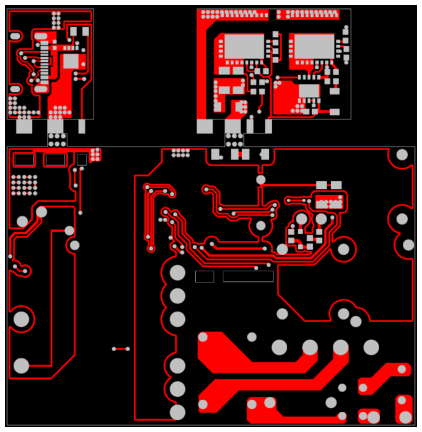

简易可调PWM发生器电路原理图
- 功率电流环路（C101半桥模块-VBUS→高端开关→SW→电感→负载→地）面积最小化，减少辐射发射。
- 隔离驱动次级地（PGND）与小信号地（GND）单点连接于模块下方，避免地环路。
- 滤波电容（C105-C107）紧贴模块VBUS和PGND引脚，抑制高频开关电流尖峰。
热管理方面，40mm风扇为电感及模块同时散热，板上无散热器。大电流走线宽度均在6mm以上，并采用开窗加锡工艺降低电阻。若期望取消风扇，可将电感更换为平面磁件或增大铜面积，同时降低工作频率至60kHz以下。
上电与调试指南

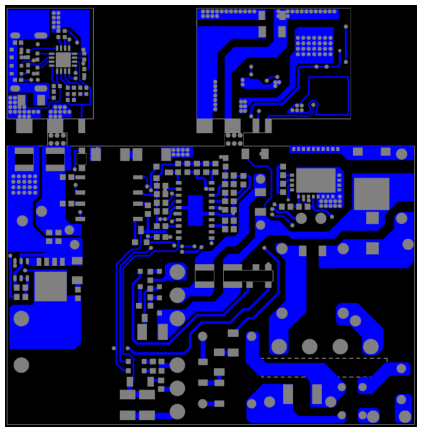

升降压主板PCB布局图（底层铜层）
由于平台无任何过压、过流保护（仅依赖外部电源限流），工程师调试必须严格遵守以下顺序，并全程监视SW节点和电感电流：
- 上电前检查：用示波器确认PWM信号为互补方波，幅度5V，频率100kHz，死区（若发生器未保证）在半桥模块上已设定。
- 先上低压：接通12V，验证总电流在354mA（带风扇）左右，LED点亮。
- 预置高压：将HV电源电压设为所需值（Buck：400V，Boost：200V），限流设为100mA，再开启输出。
- 加载：负载设为恒流模式，从50mA开始，确认输出电压符合预期（Buck：约200V，Boost：约400V）后，逐渐增加负载至目标功率。
- 断电逆序：先关断HV电源并等待其输出电容放电，再断开负载，最后关12V。切勿在功率传输过程中直接切断12V，否则高压可能通过内部体二极管涌入12V轨，损坏器件。
借助模块预留的绝缘测试导线环，可使用电流探头无损测量电感电流，结合高压差分探头获取SW节点电压和输出纹波，完整评估转换器效率与动态特性。
结语
基于NCP58921的功能绝缘半桥模块，配合双模式Buck-Boost主板，为GaN功率应用提供了安全、便捷的起步平台。从400V母线到600W输出，硬件设计集成了隔离驱动、可调PWM和紧凑功率回路，尤其适合太阳能优化器、电池充电器及伺服驱动等需要双向能量流动的场景。工程师由此可专注于控制策略与磁性优化，无需在GaN驱动布局上耗费数月。器件内部集成带来的120μm以内栅极连接，确保了即便在100V/ns开关沿下仍可靠工作，这正是新一代高频功率变换的基石。
