在汽车电子系统中，严苛的供电环境要求DC-DC转换器不仅能在宽输入电压范围内稳定工作，还必须具备可靠的故障保护能力。传统的Boost升压拓扑由于输入到输出之间存在直流通路，一旦输出短路，输入电流将不受控制地剧增，极易导致线路烧毁甚至火灾。Sepic（Single-Ended Primary-Inductor Converter）拓扑通过在功率路径中串联耦合电容，从物理上切断了直流通路，实现了真正的输出短路保护功能——这是面向ADAS摄像头、雷达系统及栅极驱动电路等安全关键型负载时的一项核心优势。
本文基于NCV887103自动升压控制器，深度解析一款额定24W、开关频率340kHz的汽车级Sepic转换器参考设计。该方案输入电压覆盖8V至16V，提供稳定的16V/1.5A输出，集成了80V N沟道MOSFET NVTFS5C680NL和60V肖特基二极管NRVBS360。文章将从核心规格出发，逐层拆解系统架构、控制策略，并结合实测数据揭示环路稳定性、热性能及瞬态响应的关键细节，为需要直接复制或二次开发的电源工程师提供完整的实践指南。
核心规格
该参考设计面向典型12V汽车电池母线，兼顾启停工况下的低输入电压与冷启动瞬态，其主要电气参数与物理特性汇总如下。
| 参数 | 指标 | 条件/备注 |
|---|---|---|
| 输入电压范围 | 8.0 – 16.0 V | 覆盖冷启动压降及抛负载前级 |
| 额定输出电压 | 16.0 V | 可通过外部分压电阻调节 |
| 输出电流 | 1.5 A | 持续输出 |
| 输出功率 | 24.0 W | 满负载 |
| 开关频率 | 340 kHz | 由NCV887103内部设定，兼顾效率与尺寸 |
| 拓扑 | 非同步Sepic | 耦合电感结构，输入输出隔离隔直电容 |
| 功率MOSFET | NVTFS5C680NL (80V/22A) | u8FL 3.3×3.3mm封装，AEC-Q101 |
| 整流二极管 | NRVBS360 (60V/3A) | SMB封装，AEC-Q101 |
| 耦合电感 | MSD1278H-223MED, 22μH | 6.8A额定电流，96mΩ直流电阻，AEC-Q200 |
| PCB尺寸 | 42mm × 42mm, 4层 | 总高度约10mm |
| 环路带宽 (12V in) | 3.3 kHz | 相位裕度61°, 增益裕度-17dB |
| 满载热特性 (Ta=22°C) | 电感69.5°C，MOSFET 63.4°C，二极管70.2°C | 12V输入，1.5A负载 |
| 瞬态跌落/过冲 | -347mV / +293mV | 0.75A↔1.5A负载阶跃，12V输入 |
上述所有规格均来自于实测报告与物料清单（表1至表4）。需要特别指出的是，输出电压可通过更改分压电阻R4/R6的比例灵活调整，参考电压为1.2V；但改变输出电压后，必须重新评估补偿网络与功率器件的电压电流应力，以保证环路稳定及可靠性。
工作原理与系统架构
Sepic功率拓扑的电压应力与真短路保护解析
Sepic转换器的功率级由输入电感L1a（耦合电感第一绕组）、主开关管Q1、耦合电容C_c（典型为4.7μF/50V）、第二绕组L1b及输出整流二极管D1构成。当Q1导通时，L1a从输入源储能，耦合电容向L1b放电，二极管均反偏截止；当Q1关断时，L1a与L1b的感应电压串联叠加，通过二极管向输出传送能量。由于稳态下耦合电容的电压等于输入电压，开关管Q1承受的电压应力为Vin + Vout，在本设计中最大为16V + 16V = 32V，考虑漏感尖峰，选用80V MOSFET留有足够余量。二极管反向电压同样为Vin + Vout，60V的NRVBS360能够安全应对。
相比于Boost变换器，Sepic结构中的耦合电容C_c完全隔绝了从输入到输出的直流电流路径。当输出端发生短路时，短路电流必须经过耦合电容流通，而该电容在短暂放电后即阻断直流分量，使输出电流迅速衰减，实现内在的“真短路保护”功能。这一特性使得该设计尤其适用于要求功能安全冗余的汽车负载点供电场景，无需额外增设输出开关或电子熔丝。
NCV887103控制器的电流模式架构与补偿设计
NCV887103是一款面向汽车应用的峰值电流模式非同步升压控制器，内部集成了高侧电压误差放大器、可调斜率补偿、软启动及过流保护等功能。在Sepic配置中，电流检测电阻R7（25mΩ）串联于开关管源极与地之间，实时采集每个开关周期的电感峰值电流。电流模式控制将功率级的小信号传递函数降为一阶系统，极大简化了反馈补偿网络的设计。
误差放大器的输出COMP引脚通过外部阻容网络（R3、C9、C12、C13等）建立主导极点与零点，以控制系统穿越频率和相位裕度。实测数据表明，在12V输入、1.5A负载下，环路穿越频率为3.3kHz，相位裕度61°，增益裕度-17dB。如此充裕的稳定裕度确保了在全输入电压范围内（8V带宽2.3kHz/51°、16V带宽3.8kHz/66°）均能保持鲁棒的动态响应，不产生次谐波振荡。值得一提的是，NCV887103内部提供的斜率补偿信号与功率管电流叠加，可在占空比大于50%时消除电流模式固有的不稳定因素，进一步增强了对宽范围输入输出的适应性。
耦合电感与功率器件的选取逻辑
功率电感选用了22μH的耦合电感MSD1278H-223MED，其双绕组同磁芯结构使得两个绕组之间具有极高的耦合系数，漏感被抑制在非常低的水平。这样做有两大好处：其一，漏感能量引起的开关管漏极电压尖峰大幅减小，因而可降低RCD吸收网络的损耗甚至将其省略；其二，两个绕组的电流纹波异相，可有效减小输入输出端的总电流纹波，降低对电容器的RMS电流应力。该电感直流电阻96mΩ，6.8A饱和电流，匹配1.5A输出与340kHz开关频率下的纹波电流要求。开关管NVTFS5C680NL的80V/22A参数以及低栅极电荷特性，使其在快速开关过程中保持较低的开关损耗，其u8FL小尺寸封装利于紧凑型PCB布局。
性能实测与数据分析
实测结果直接度量了该参考设计的实际表现，本段仅呈现原始测试报告中的具体数值，所有数据均提取自PDF文档中的测量曲线与表格。
热性能
在环境温度22°C、输入12V、输出满载1.5A的条件下，使用热成像仪记录关键器件的表面温度如（参照原文档测量值）：
| 器件 | 温度 (°C) | 温升 (°C) |
|---|---|---|
| 耦合电感 L1 | 69.5 | 47.5 |
| MOSFET Q1 | 63.4 | 41.4 |
| 肖特基二极管 D1 | 70.2 | 48.2 |
二极管与电感温度相近，均处于70°C左右，远低于其额定上限（-55°C至150°C以上）。无源器件如电流检测电阻和电容器温升均在合理范围，证明该四层板的热扩散设计能够有效将热量从功率器件传导至地层，无需额外散热器。
瞬态响应
负载从0.75A跳变至1.5A（上升时间极短）以及反向跳变时，输出电压的瞬态偏移量为：输出电流跃升时，欠弹幅度347mV，相当于标称电压的-2.2%；输出电流跃降时，过弹幅度293mV，约+1.8%。在2ms/div的时间尺度下，输出电压在数毫秒内恢复至稳态，显示出环路具备快速且阻尼良好的动态调节能力。
1.5A负载下的热成像分析图
频率响应
环路分析仪在1.5A恒定负载、12V输入下测得穿越频率3.3kHz，相位裕度61°，增益裕度-17dB。输入电压在8V、16V极端点时：
| 输入电压 | 负载 | 交叉频率 | 相位裕度 | 增益裕度 |
|---|---|---|---|---|
| 8.0 V | 16V@1.5A | 2.3 kHz | 51° | -12 dB |
| 12.0 V | 16V@1.5A | 3.3 kHz | 61° | -17 dB |
| 16.0 V | 16V@1.5A | 3.8 kHz | 66° | -20 dB |
全范围最小相位裕度51°、最小增益裕度-12dB，满足汽车级变换器通常要求的相位>45°、增益<-10dB的稳定性判据，且有充足余量应对器件老化和温度漂移。
工程设计与应用要点

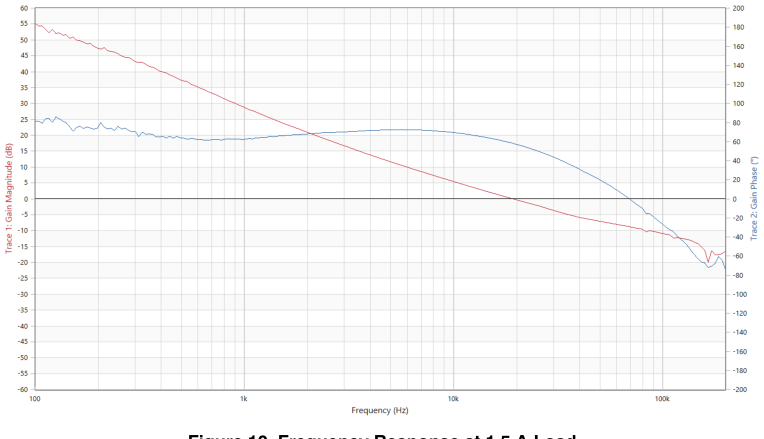

1.5A负载下的频率响应曲线
输出电压调节与分压器设计
输出电压由R4（100kΩ）与R6（8.06kΩ）构成的分压网络从输出端引回FB引脚。内部1.2V基准迫使FB节点电压等于1.2V，因此Vout = 1.2 × (1 + R4/R6) = 1.2 × (1 + 100/8.06) ≈ 16.09V。实际成品允许1%精度的电阻，输出电压偏差可控制在±2%以内。若需其他输出电压，保持上分压电阻100kΩ不变，可依据公式计算R6 = 1.2 × 100k / (Vout - 1.2)。但必须同步评估电感电流纹波、开关管电压应力以及补偿网络中极点的位置，避免将交叉频率推近开关频率的二分之一或造成相位曲线穿越0dB点下降过快。
BOM选择与关键器件应力
输入端滤波电容C5（47μF/35V铝电解，AEC-Q200）提供了输入瞬态电流缓冲，与高频陶瓷电容C7/C13（4.7μF/50V，X7R）共同构成宽频去耦网络。耦合电容C8、C15、C16等100nF/50V并联可以有效降低ESR，并在高频段维持低阻抗。输出端采用100μF/25V混合聚合物电容C14，其ESR低至30mΩ，大幅减小输出电压纹波。电流检测电阻R7选值为0.025Ω、2W，在1.5A负载下产生的功耗仅约56mW，温漂微小且满足芯片100mV电流阈值需要的峰值电流限制点（约为4A）。耦合电感的22μH值确保了在340kHz频率下纹波电流系数适中，避免磁芯饱和。
PCB布局与热设计
0.75A负载阶跃下的瞬态响应图
该参考设计采用4层板，42mm×42mm小巧尺寸。内层1和内层2分别用于电源地平面和信号走线，顶层主要布置功率元件，底层放置一些去耦电容和测试点。高频功率回路（输入电容→电感→开关管→检测电阻→地）应尽可能缩小面积，降低寄生电感。将开关节点、MOSFET和二极管放置紧凑，并在功率层并联铜填充区域，有助于散热。实测热像图显示热量分布均匀，最高温度点未集中，证明地平面和散热铜皮起到了良好的散热作用。建议工程师在复制该设计时，保持四层结构，并对大电流路径进行开窗加锡处理，以降低线路压降和温升。
EMC与噪声管理
Sepic拓扑的输入电流因输入电感的存在而连续，相比Boost或Buck-Boost具有更低的输入纹波，因此输入端传导发射先天较低。但开关节点dv/dt仍高达40V/ns量级，需在MOSFET漏极与地之间预留RC吸收网络（若实测振铃过大）。电路中多处并联的100nF/100pF电容有助于旁路高频噪声。此外，续流二极管选用肖特基，反向恢复电荷极小，减少了因反向恢复造成的EMI尖峰。如果在最终系统测试中噪声超标，可考虑在开关管栅极串联数欧姆电阻，适当减缓开通速度，牺牲少量效率以换取裕量。
结语
本NCV887103 Sepic转换器参考设计，以24W额定输出、8V至16V宽输入范围，体现了适用于车载卫星摄像头、栅极驱动器及通用预稳压的高安全性与高可靠性。其无光耦非隔离结构、真正短路保护能力以及宽范围稳定补偿，令设计可直接复制投放于12V汽车平台上。工程师在此电路框架上，仅需微调分压电阻及部分补偿参数，即可实现5V至20V级的多路输出衍生，是应对当今汽车电子电能变换挑战的理想基石方案。
