在汽车电子系统中，供电网络的可靠性已成为决定整车生命周期成本的关键因素。传统Boost升压拓扑因无法在输出短路时实现真正关断，常需额外保护电路，而对于ADAS卫星摄像头、栅极驱动器预稳压等严苛场景，任何非预期的宕机或器件劣化均不可接受。SEPIC（单端初级电感转换器）拓扑凭借其输入-输出电容隔离特性以及固有的短路保护能力，正逐渐成为此类应用的首选方案。然而，高性价比地实现宽输入范围、高开关频率并完全淘汰寿命有限的铝电解电容，对功率级器件选型和环路设计提出了挑战。
本文基于NCV887103非同步升压控制器，完整呈现一款24W汽车级SEPIC参考设计。设计仅采用陶瓷电容来最大化使用寿命与可靠性，在10.0 V至16.0 V输入范围内提供16.0 V/1.5 A输出，开关频率固定为340 kHz，满载效率超过92%。文章将逐一解构系统架构、关键器件应力计算、实机测试数据以及工程设计中需要规避的深坑，为电源工程师提供可直接复用的设计方法，而非简单的规格书转述。
核心规格
表1汇总了设计的关键电气参数与物理特征，所有数值均取自参考设计的实测极限值。
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 控制器型号 | NCV887103 | 非同步Boost控制器，汽车级AEC-Q100 |
| 功率拓扑 | 非隔离非同步SEPIC | 输入-输出电容隔离，真短路保护 |
| 输入电压范围 | 10.0 – 16.0 V | 典型汽车蓄电池电压波动区间 |
| 输出电压 | 16.0 V | 由外部电阻分压器设定，基准1.2 V |
| 最大输出电流 | 1.5 A | 连续工作 |
| 输出功率 | 24.0 W | 全输入电压范围内保证 |
| 开关频率 | 340 kHz | 固定频率，由内部振荡器设定 |
| 功率MOSFET | NVTFS5C680NL | 80 V / 22 A N沟道，WDFN8封装 |
| 续流二极管 | NRVBS360 | 60 V / 3 A 肖特基，SMB封装 |
| 耦合电感 | 10 µH (MSD1278H-103MED) | 等值双绕组，额定电流5.6 A |
| 输入/输出电容 | 全陶瓷 | 1210/0805封装，X7S/X7R/C0G材质组合 |
| PCB尺寸 | 42 mm × 42 mm | 4层板，总高约10 mm |
为何选择SEPIC而非Boost？
Boost变换器在开关管故障或输出短路时，输入电源会通过电感与二极管形成直通回路，无法切断能量传输，必须依赖保险丝或额外MOSFET做隔离。SEPIC则通过隔离电容C_ac将输入与输出隔开，即使输出短路，控制电路仍可关断开关管，实现真正的逐周期短路保护。这对需要持续供电的摄像头和栅极驱动电源至关重要。
为何采用纯陶瓷电容？
铝电解电容的寿命受温度与纹波电流的强烈影响，在105℃环境下典型寿命仅2000-5000小时，而汽车舱内电子常需15年/10000小时以上的设计寿命。多层陶瓷电容（MLCC）的寿命可轻易达到20年以上，且ESR极低，能显著降低输入输出纹波。本设计在输入和输出侧全部选用X7S/X7R材质MLCC，仅补偿网络采用C0G来避免压电效应导致的电压瞬变。
工作原理与系统架构
SEPIC拓扑功率级运行
SEPIC变换器由输入电感L1a、开关管Q1、隔离电容C_ac（图中C9）、输出电感L1b及整流二极管D1构成。当开关管导通时，输入电压加在L1a两端，其电流线性上升；同时C_ac上的电压通过开关管加在L1b两端，L1b电流也上升。此阶段负载完全由输出电容C12-C13供电。开关管关断时，L1a的电压极性反转，与输入电压串联后经C_ac和D1向负载供电，同时L1b的储能也通过D1释放到负载。两个电感耦合在同一个磁芯上（MSD1278H），其1:1匝比使得输入输出纹波电流部分抵消，减小了C_ac的有效值电流压力。
由于占空比D由V_IN与V_OUT决定（D = V_OUT / (V_OUT + V_IN)），在10 V输入满载时D约为61.5%，峰值开关电流可超过7 A。因此选用了80 V耐压的NVTFS5C680NL，其典型导通电阻仅为10.8 mΩ，在1.2 W总损耗预算内保证了管芯温度不超过64℃（实测），无需额外散热器。
NCV887103控制器核心功能
该控制器在340 kHz固定频率下工作，内部集成±1.5%精度的1.2 V基准和斜率补偿，特别适合宽占空比变化的SEPIC拓扑。其误差放大器跨导为200 µS，通过在COMP引脚（C15, R8, C17, C19）配置II型补偿网络，将交叉频率设定在约19 kHz，以兼顾动态响应和音频衰减。启动过程由连接至输入的分压电阻R4/R6触发使能，并可通过U2（5 V LDO）做系统级电源排序。此外，控制器具有可编程的峰值限流功能，通过外接电流采样电阻R7（25 mΩ）实现精确的逐周期过流保护，0.025 Ω的阻值在1.5 A负载下仅产生37.5 mV压降，远低于50 mV的典型门槛，既保证了全温度范围内的精度，又大幅降低了导通损耗。
陶瓷电容阵容与应力分析
本设计的输出电容为2 × 10 µF（1210封装，X7S，50 V）与1个4.7 µF（0805，X7R，16 V）并联，总有效容量约24 µF。SEPIC的输出电流是脉动的，其纹波电流有效值I_COUT ≈ I_OUT × √(D/(1-D))，在10 V输入时达2.4 A。1210封装的MLCC典型额定纹波电流为2-3 A/只，因此采用两只并联可安全应对。输入端采用6 × 10 µF（1210）加0.1 µF并联，其承受的脉动电流更高，约为I_OUT × √(D/(1-D)^2)，满载时接近3.5 A，6只并联使单只纹波电流降至0.6 A以下，并实现极低的输入电压纹波（±0.4%）。
所有电容均为X7S/X7R材质，其直流偏压特性需特别注意。在16 V偏压下，10 µF 50 V电容的有效容量仅剩4-5 µF，因此设计时依据有效值而非标称值进行选型。这是采用全陶瓷方案时必须落实的工程细节，否则实际输出纹波可能高出理论值数倍。
1.5 A负载条件下的热成像图
性能实测与数据分析
以下数据均在环境温度22℃、输入电压14.0 V、输出16.0 V/1.5 A的条件下测得，除非特别注明。
| 测试项目 | 实测值 | 条件与解读 |
|---|---|---|
| 效率（10 V输入） | 84.9%（0.3 A）→ 91.2%（1.5 A） | 低压输入时开关管导通损耗占比增加 |
| 效率（14 V输入） | 86.5%（0.3 A）→ 92.8%（1.5 A） | 峰值效率点出现在1 A左右，此后磁芯损耗上升 |
| 开关管温度 | 64.0℃ | 14 V输入、满载、自然对流、无散热片 |
| 二极管温度 | 71.3℃ | 肖特基正向压降0.45 V，损耗约0.68 W |
| 耦合电感温度 | 71.7℃ | 铜损+铁损总和，温升约50℃ |
| 负载瞬态（0.75A→1.5A） | 过冲+163 mV（+1.0%），欠冲-163 mV（-1.0%） | 恢复时间约200 µs，无振铃 |
| 环路带宽 | 19.2 kHz | 14 V输入、1.5 A负载 |
| 相位裕度 | 58° | 稳定，无过冲振荡风险 |
| 增益裕度 | -9 dB | 足够抑制高频噪声 |
| 输入电压纹波 | ±59 mV（±0.4%） | AC耦合，1 µs/div |
| 输出电压纹波 | ±35 mV（±0.2%） | 约340 kHz开关频率基波 |

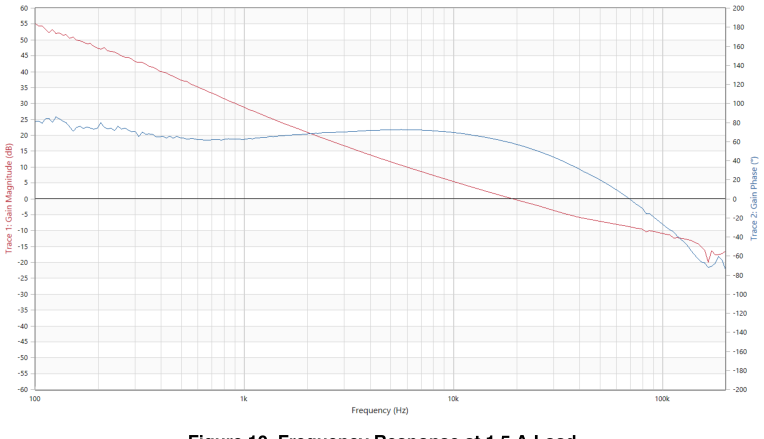

1.5 A负载时的频率响应特性
效率曲线解析
在10 V输入满载时，效率比14 V输入低约1.6个百分点，主因是开关管RMS电流增加，导通损耗以平方关系上升。二极管损耗在低压输入时也因占空比增大而明显。通过选用低导通电阻MOSFET和低正向压降肖特基二极管，已将损耗控制在4 W以内，其中半导体损耗占总损耗约60%。
热平衡分析
尽管电感中心温度最高（71.7℃），但距磁芯居里点仍有很大余量。该电感采用铁氧体材料，兼具低损耗和合理成本。开关管温度仅64℃，源于其超低Rds(on)以及四层PCB中大面积铜箔铺地的散热设计，无需铝基板或散热器即可满足汽车部件105℃环境下的降额要求。
0.75 A负载阶跃瞬态响应波形
稳定性表现
在12 V、14 V和16 V三种输入电压下，1.5 A负载时相位裕度均保持在57°至59°之间，增益裕度从-8 dB到-9 dB，表明II型补偿网络在宽输入范围内具有良好的鲁棒性。负载瞬态下仅产生±1%的电压过冲/下冲，恢复波形干净，证明19 kHz带宽足以应对ADAS摄像头的快速抓图电流跳变，不会引发图像条纹或EMC失效。
工程设计与应用要点
1.5 A负载下的输入电压纹波
BOM选型原则
- 隔离电容C_ac：必须能承受I_L1a + I_L1b的纹波电流。此处选用4.7 µF 50 V X7R 1210陶瓷电容，其有效值电流额定值约2.5 A，实测温升仅15℃。切勿用普通X5R替代，其压电效应会在高温下大幅降容。
- 电流采样电阻R7：选用25 mΩ宽端子1020封装金属膜电阻，寄生电感极低，可真实还原开关电流波形，避免过流保护误触发。其2 W额定功率应对满载2 A峰值电流仍有足够安全裕度。
- 耦合电感：MSD1278H为1:1铁氧体环形电感，漏感仅0.35 µH，有助于降低次级侧电压尖峰，省去额外的RCD吸收电路。若使用分立电感，则必须加缓冲器，否则肖特基二极管两端电压尖峰可能超出60 V，导致可靠性隐患。
四层PCB布局要点
参考设计采用四层板：顶层放置功率器件和耦合电感；第二层为地层；第三层为信号地兼功率回流；底层放置输入输出电容和控制器。这种结构极大缩减了高频电流回路面积： - 开关管、隔离电容和二极管构成的临界高频回路仅占地0.5 cm²，远小于10 mm环路经验值，有效抑制了辐射EMI。 - 控制器位于底层并靠近输出分压电阻，COMP网络元件以最短路径连接至IC引脚，避免了噪声耦合。 - 输入与输出电容采用“星形接地”归于同一铜皮，保证了大电流路径的低阻抗，纹波测试结果印证了这一点。

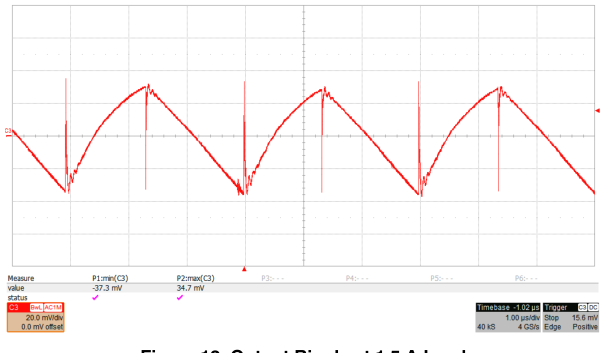

1.5 A负载下的输出电压纹波
热管理与EMC建议
- 热过孔阵列：开关管和二极管下方放置了0.3 mm直径的密集过孔，将热流向内层地层和底层铜箔传导，热阻降低约40%。如热像所示，热点集中在磁性元件，可通过增大散热铜皮或采用扁平线电感进一步优化。
- 输入滤波器：虽然SEPIC输入端存在连续电流，但仍需内置小尺寸铁氧体磁珠或LC网络来通过汽车CISPR25 Level 3测试。本设计输入端的6颗MLCC与寄生电感已形成约500 kHz的谐振点，对340 kHz基波和2次谐波提供了20 dB以上的额外衰减，若需更严格的5级标准，可串入一个1 µF+2 Ω的RC缓冲器。
结语
这款24 W汽车SEPIC转换器凭借NCV887103控制器、80 V MOSFET与全陶瓷电容阵容，实现了10-16 V输入下极为平直的16 V/1.5 A输出，效率逾92%，短路保
