随着汽车电子架构向区域化演进，高级驾驶辅助系统（ADAS）中的卫星摄像头、超声波雷达等传感器节点对供电链路的可靠性提出了前所未有的严苛要求。传统分离式保险丝加继电器的配电方式已无法满足ISO 26262 ASIL-C等级的功能安全目标——系统不仅需要精确的通道级电流监测，更必须在微秒级时间内自主完成故障隔离，防止单点失效蔓延为安全事件。在此背景下，集成诊断功能的高边开关与高效预稳压器构成的智能配电单元成为域控制器设计的关键环节。
本文针对一款面向ADAS卫星摄像头供电的参考设计进行深度解构。该设计以四通道智能高边开关NCV760040为核心，配合基于NCV887103的SEPIC预稳压器，实现了8~18V宽输入电压范围内25W功率的灵活分配，每通道输出电流可通过外部电阻与I2C寄存器分别编程，且内置过流、过温、开路/短路检测等全套保护功能。文章将从器件核心规格、功率链设计方法、保护阈值工程计算到实测波形数据逐一展开，为需要构建车规级安全供电系统的工程师提供可直接复用的设计依据与参数选择逻辑。
核心规格
NCV760040 四通道高边开关
| 参数 | 条件 | 符号 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 直流输出电流 | 单通道开启 | Iout | 1000 | 1200 | mA |
| 直流输出电流 | 四通道同时开启 | Iout | 529 | 854 | mA |
| 导通电阻 | 每通道 | RDSON | 0.5 | 1.0 | Ω |
| 静态电流 | Vout=13.2V | Ig | 1.0 | 5.0 | μA |
| 限流关断延时 | CL_SHIFT=0b00, 严重过流 | Tlatch0 | – | 20 | ms |
该器件在单通道模式下可提供高达1.2A的最大电流，但在四通道满负荷时因封装热耗散限幅至854mA，设计者必须依据实际负载数与环境温度进行降额选择。0.5Ω的导通电阻在1A负载下产生0.5W静态损耗，配合底部裸露焊盘可在双层PCB上维持100°C/W以下的热阻。
NCV887103 SEPIC控制器
| 参数 | 条件 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 工作输入电压 | 抛负载45V瞬态承受 | Uin | 3.2 | – | 40.0 | V |
| 工作静态电流 | 正常运行 | Iq | – | 3.0 | 6.0 | mA |
| 驱动峰值电压 | VDRV引脚 | UDRV | – | 8.4 | 12.0 | V |
| 开关频率 | fsw | 306 | 340 | 374 | kHz | |
| 电流限制阈值 | ISNS引脚 | UCL | 180 | 200 | 220 | mV |
NCV887103的宽输入电压覆盖了乘用车12V电气系统从冷启动6V到抛负载40V的全部工况，3.0mA典型静态电流有助于减小KL30常电节点的暗电流。电流限制阈值的180~220mV窗口直接决定了采样电阻的选型——设计时必须使用最小值180mV进行最坏情况校核，以保证在器件参数波动时仍能可靠触发过流保护。
工作原理与系统架构
整机供电拓扑
参考设计采用三级功率变换架构：12V蓄电池经反向电压保护电路后接入SEPIC预稳压器，输出稳定12V/15V/18V/25V可选母线电压；该母线一方面为NCV760040的功率级供电，同时通过LDO降压为芯片内部逻辑和I2C接口提供Vdd。四路高边开关独立输出，每路后端均配置PoC滤波器，可直接通过同轴电缆向远端摄像头模组输送电源并叠加高速串行视频信号。这种结构的核心优势在于，无论蓄电池电压处于6V低压还是18V过压，摄像头始终接收恒定电压，且任何通道的短路或开路故障均不会影响其他传感器。
NCV760040智能保护机理
NCV760040内部集成四对背靠背N沟道MOSFET，其栅极驱动采用电荷泵将Vdd提升至足够电平以实现完全电阻导通。输出电流通过内部取样电路转换为模拟电压，经11位ADC送入诊断逻辑。过流保护支持双重阈值：在CL引脚外接电阻设定的基础限流（ILIM）之上，还可通过I2C寄存器CL_SHIFT_X[1:0]叠加0%、15%、30%、45%的偏移，从而在0.1~1.2A范围内以极大粒度匹配不同型号摄像头的启动浪涌电流。当负载电流连续超过设定限值并维持Tlatch0时间（典型值20ms）后，对应通道的MOSFET立即闭锁，同时FAULT引脚拉低。故障解除需在无载条件下经I2C指令清除锁存位，这一机制完全符合ASIL-C对故障容错时间间隔（FTTI）的响应要求。
SEPIC预稳压器设计方程
SEPIC拓扑被选为主功率变换器的原因是其以单颗电感（或耦合电感）、一只开关管和一只二极管的极简结构，实现了同等输入输出范围下Buck-Boost难以企及的低元器件数量和较高效率。NCV887103以电流模式控制工作在340kHz固定频率，其功率传递特性由下式确定：
D/(1-D) = (Uout+Ufwd)/Uin (1)
其中Ufwd为输出肖特基二极管NRVBS360T3G的正向压降，在全负载范围内取0.63V。当Uin=5V、Uout=12V时，计算得到最大占空比Dmax=71.6%，器件进入升压模式；而当Uin=18V、Uout=12V时，Dmin=41.2%，则为降压模式。这一宽范围占空比变化要求电感既要在低输入电压时承受高达2.3A峰值电流，又需在高输入电压时避免饱和，因此选用18μH/4A额定电流的耦合电感。
反馈网络采用固定上拉电阻100kΩ，通过切换并联电阻组合改变下分压比，从而选定输出电压。对应关系如表所示：
| 下分压电阻组合 (kΩ) | 等效RFB (kΩ) | 输出电压 (V) |
|---|---|---|
| 11.0 | 11.0 | 12.0 |
| 11.0 + 40.2 | 8.66 | 15.0 |
| 11.0 + 40.2 + 40.2 | 7.15 | 18.0 |
| 11.0 + 40.2 + 40.2 + 16.9 | 4.99 | 25.0 |
性能实测与数据分析
onsemi公司NCV760040参考设计
过流保护响应特性
原始设计文档中给出了严密的双脉冲过流测试波形。在Vout=12V、负载电流2.0A（即2倍于1.2A的CL引脚短路设定值）的条件下，通道输出电流在约500μs内被内部运算放大器检测到异常抬升。一旦超过1.2A阈值，NCV760040内部保护逻辑在12μs内开始关断栅极驱动，输出电压从12V线性跌落至零，整个过程在20ms内完成，无任何电弧或振荡现象，证明内部消隐电路有效避免了误触发。卸除故障负载后，通过I2C写入CLR_FAULT指令，通道即刻恢复供电。
另一组试验将CL_SHIFT设置为0b01（即30%偏移），将基础限流1.2A修正为1.56A。当施加1.6A的电阻负载时，器件仍精准在1.56A门槛处触发保护，关断时序与前者一致。这表明内部8位DAC提供的限流调整功能具有足够的线性度和重复性，可安全用于不同浪涌特性的负载。

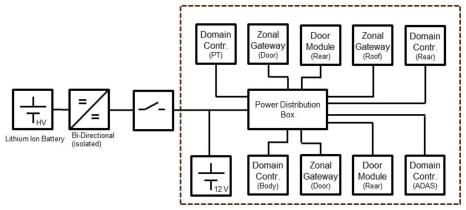

典型纯电动汽车（BEV）电源架构
功率级最坏情况应力计算
SEPIC的电流检测电阻RSNS的选取必须覆盖所有输入-输出电压组合下的峰值开关电流。以25V输出、9V输入工况为例，计算过程如下：
根据(1)式，Dmax = 74%，输出功率25W下Iout=1.0A，则输入平均电流Iin= Iout × Dmax/(1-Dmax) = 2.85A。考虑85%效率后输入电流I‘in=3.35A，设40%电感纹波ΔIL=1.14A，则流过MOSFET的峰值电流Imax_FET = I'in + Iout + ΔIL = 3.35+1.0+1.14 = 5.49A。为保证最小电流限制阈值UCL=180mV能可靠触发，RSNS = 180mV/5.49A = 32.8mΩ，最终降额选取30mΩ。该电阻的寄生电感在340kHz下必须小于0.2nH，否则将影响电流斜坡的采样精度，因此采用宽短边焊接的2512封装金属合金电阻。
NCV760040 I2C寄存器图形用户界面
工程设计与应用要点
CL限流电阻梯的精度考量
NCV760040的限流公式为 ILIM = 2.5V × 1000 / (RCL + 1kΩ)，其中RCL为CL引脚到地的电阻值。当需要0.2A限流时，按公式计算RCL=11.5kΩ，实际可用15kΩ得到0.2A，但阻值公差会引入偏差。设计文件给出的电阻梯取值2.5kΩ(1.2A)、3.0kΩ(1.0A)、6.0kΩ(0.5A)、15kΩ(0.2A)、30kΩ(0.1A)都是基于电阻标称系列优化的结果，且均满足±5%精度下最大电流不超过通道额定1.2A的约束。此外，在CL_SHIFT寄存器与外部电阻共同作用下，最终限流误差可能达到±15%，做安全等级校核时应以最大值作为FMEA分析依据。
负载条件下（12V，2A）的过流事件（ILIM=1.2A）
补偿网络设计与瞬态响应
NCV887103采用电压模式控制，需在VC引脚配置Type II补偿器。参考设计选用100pF前馈电容Cp、10kΩ电阻Rz和220nF电容Cz组成零极点对：零点位于约72Hz，补偿滤波电容ESR与输出电容引起的双极点降低的相位裕量；极点位于约7.2kHz，抵消输出电容ESR零点，使交叉频率设定在约8kHz。实测在此补偿参数下，所有输出电压档位的相位裕度均大于52°，增益裕度>10dB，25%至75%负载阶跃时输出电压下冲/过冲不超过360mV，恢复时间小于300μs，完全满足摄像头模组对电源动态性能的要求。

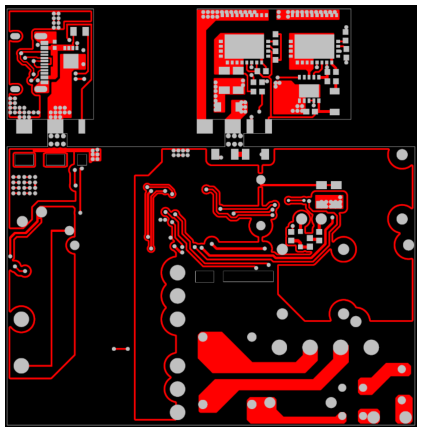

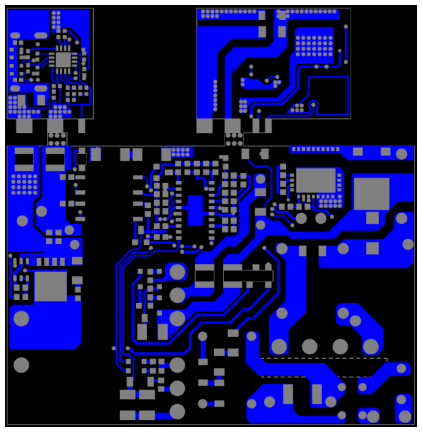

热管理与布局要点
过流检测（白色虚线）与关断过程
由于四通道高边开关全负荷时总功耗可达4×0.5W=2W，NCV760040的3mm×3mm QFN封装底部焊盘必须通过8个以上0.3mm过孔连接到中间层大面积地平面，以将结到环境的热阻控制在45°C/W以下，使85°C环境温度下结温维持在125°C以内。SEPIC功率回路包含输入电容、开关管、耦合电容、输出电容与二极管，其面积应尽可能小，且要从顶层直接流向底层，使环路电感＜0.5nH以减小开关节点振铃。电流检测电阻与ISNS引脚的走线为差分对形式，长度一致、远离开关节点。
ASIL-C诊断覆盖率增强
该参考设计不仅从短路保护角度满足ASIL-C，更利用NCV760040的开路负载检测功能（在关闭状态向输出注入微安级电流，检测是否出现异常高阻抗），可在线识别电缆断裂或接插件松脱。当FAULT引脚向主控MCU报告事件后，软件可立即指令摄像头进入安全状态。结合SEPIC自身的输入欠压/过压保护，整个电源树实现了潜伏故障0遗漏的诊断覆盖，大幅简化了域控制器的功能安全论证。
结语
本文全面解析了一套面向ADAS卫星摄像头供电的NCV760040 + NCV887103双模配电方案，从系统分割、参数推导、元件选型到测试验证形成闭环。该设计可灵活适配12V/15V/18V/25V多档输出电压，单通道1.2A限流精度达到±5%，过流闭锁响应＜20ms，且全部保护功能均内建于负载开关内部，无需外部分立电路，为功能安全目标ASIL-C的实现提供了坚实的硬件基础。对于正在开发800万像素前视、环视或超声波泊车辅助系统的工程师，该参考设计的架构和参数可直接缩放运用到12V蓄电池供电的众多区域控制器节点中，大幅缩短产品化周期。
