在工业伺服、机器人关节和精密转台等应用中，旋转编码器的精度、抗干扰性和使用寿命直接决定了系统性能的边界。传统光学或磁编码器在油污、振动或高温环境下常出现信号劣化，而电感式旋转编码技术凭借非接触、无磁体、免校准的特点，正成为高可靠性场景的首选方案。NCS32100作为一款全集成的电感编码器片上系统，配合独立的PCB转子和定子，可提供20位单圈绝对位置信息与24位多圈计数，在38mm直径的传感器上实现±50角秒的机械精度。这使工程师无需搭建复杂的信号调理与解算链路，即可获得即用型的绝对式编码器输出。
本文基于NCS32100参考设计，逐层拆解其系统架构、通信协议、命令定义与设计准则。我们将完整呈现从物理层接口到数据链路层CRC校验的全部细节，涵盖复位命令时序、状态字告警管理、电池备份模式等工程难题。文中所有电气参数、时序要求和寄存器定义均源自该参考设计手册，旨在为硬件工程师和嵌入式开发者提供一份可直接落地的设计指南，避免在协议对接和系统集成时落入常见陷阱。
核心规格
在深入协议和实现之前，必须首先明确该参考设计的关键电气与机械边界。下表汇总了采用NCS32100的38mm直径电感编码器系统的典型规格，这些参数定义了供电、采样、通信和环境耐受能力。
| 参数 | 典型值 | 条件/备注 |
|---|---|---|
| 供电电压范围 (VCC) | 3.3V – 5.5V | 同时为NCS32100及RS-485驱动器供电 |
| 工作环境温度 | −40°C 至 85°C | 工业级范围 |
| 单圈位置分辨率 | 20 位 | 绝对式输出 |
| 多圈计数范围 | 24 位 | 可记录−8,388,608至+8,388,607圈 |
| 速度分辨率 | 20 位 | 由芯片内部解算 |
| 典型动态电流 | 80 mA | 包含RS-485驱动器在内的系统总电流 |
| 电池备用电流 | 200 µA | 用于断电后维持多圈计数 |
| RS-485传输速率 | 2.5 MHz | 基于UART的半双工接口 |
| 上电就绪时间 | 50 ms | 从VCC稳定到可接受命令的延时 |
| 传感器气隙容差 | 0.2 – 0.5 mm | 转子与定子PCB之间的空气间隙 |
| 偏心容差 | ±0.25 mm | 允许的安装偏心量 |
| 命令间隔时间 | 62.5 µs | 两次背靠背命令之间的最小间隔 |
| 非易失性写入时间 | 15 ms | 发出写命令后需等待的内部处理时间 |
从表中可见，该参考设计在80mA动态电流下即可提供20位的角度分辨率，且3.0±0.5µs的数据回应时间保证了高速通信轮的实时性。特别需要注意的是15ms的NVM写入耗时与50ms的上电就绪时间，这两个参数直接影响启动流程和在线配置的设计。
工作原理与系统架构
全系统机械与电气组成
一套基于NCS32100的完整旋转编码器系统由转子PCB、定子PCB、中心轴和外壳构成。定子PCB上不仅集成了NCS32100芯片本身，还通过铜箔走线形成了励磁线圈（LC1/LC2）和8路接收线圈（REC[7:0]）。转子PCB无需任何有源器件或磁体，仅包含特定形状的铜皮作为感应靶。当转子相对定子旋转时，励磁线圈产生的高频交变电磁场在转子铜皮上感应出涡流，该涡流又反过来调制接收线圈上的感应电压。NCS32100内部的高速ADC同时采集8路接收信号，通过专有的解调和校准算法，将原始信号映射为唯一的绝对角度值，并进一步微分得到速度。
这种结构将电气连接完全固定于静止的定子上，转子仅为无源结构，从而消除了滑环或电池供电的需求。唯一的对外接口是5针连接器，包含VCC、GND、VBAT（电池备用）、SD（RS-485数据正）和SD_bar（RS-485数据负）。VBAT脚用于外部备份电池，在系统主电VCC掉电时，仅向NCS32100内核提供极低功耗的200µA电流，以维持多圈计数器的持续运行。若系统不需要掉电计数功能，需将VBAT通过20kΩ电阻下拉至GND，防止该引脚浮空引起误触发。
通信物理层与接口协议
参考设计采用半双工RS-485接口，通过THVD1550或等效驱动器实现差分传输。主控制器作为主机，NCS32100作为从机，所有通信均由主机发起，从机在收到合法命令后被动应答。物理帧格式为1个起始位、8个数据位、1个停止位，共10位宽。在2.5MHz波特率下，单个字节传输耗时仅为4µs。总线端接54Ω差分负载电阻以匹配电缆特性阻抗，驱动器差分输出上升/下降时间控制在400ns级，确保在长线缆和多节点布设下仍保持良好信号完整性。
从机回应主机命令时，每个响应包严格遵循固定结构：首先重复接收到的命令字节，然后附加一个状态字节，再根据命令类型装载0到8个不等的有效数据字节，最终以CRC字节收尾。命令字节本身是一个经过编码的8位值，其高3位固定为“010”同步头，中间4位为命令码，最低位为偶校验位。同步头机制使从机能精准判断帧起始，防止因毛刺或断线导致的命令解析错误。
数据读取命令与多圈处理
位置读取的典型流程是主机发送getPosition（0x02）命令，从机返回命令字节、状态字节、位置数据字节0~2（共20位有效数据，以低位在前排列）以及CRC。对于需要同时获取位置、多圈计数、编码器ID和错误标记的应用，getBundle（0x1A）命令将11字节响应包一次性返回，减少了总线轮询延迟。速度读取getSpeed（0xDA）同样返回20位数值。
多圈计数管理是设计中的关键点。24位有符号计数器允许涵盖−8,388,608至+8,388,607圈的范围。当计数值从−8,388,608突变为+8,388,607（或反之）时，多圈溢出错误标志被置位，状态帧中的Errorbit1和getBundle响应中的Multi−Turn Overflow位被拉高，提示主机软件进行边界处理。结合电池备用模式，只要VBAT供电200µA就能保证多圈数据在设备主电切断数月内不丢失。需要注意的是，在上电初始化阶段，多圈计数值可能为一个非零随机量，因此设计规范明确建议在系统启动配置结束后立即发送resetMultiTurn命令，将计数归零，消除不确定性。
参数配置与寄存器访问
NCS32100的固件将配置项划分为8位内存区和16位寄存器区。8位内存区（readMem / writeMem）用于存储字节粒度的参数，如TMAX温度报警阈值或BATT_MIN低压报警值。16位寄存器区（readReg / writeReg）则服务于需要双字节表示的标定系数或精细门限。两类命令的协议格式有显著差异：写内存命令的主机帧依次为命令字节、地址字节、数据字节、CRC，从机回应格式完全一致；读内存命令主机帧发出命令字节、地址字节和CRC，从机在回应中插入数据字节。寄存器读写则在地址之后和数据之前增加了第二字节数据，使得16位字的一次读写成为可能。
这些配置命令对时序极为敏感。写入型命令（writeMem、writeReg、resetPosition等）执行后，内部NVM编程需占用15ms的TSMEM处理时间，在此期间NCS32100不响应任何总线请求。若主控制器在该窗口内发起新通信，将导致总线超时或引发意外故障。因此，固件必须设计为在写操作后启用硬件定时器阻塞，待15ms后再继续轮询。
CRC与状态监控
可靠性机制体现在两个层次。在字节帧层面，每一10位传输都包含奇偶校验位和停止位检查。从机将检测到的奇偶校验错误和停止位错误分别映射至状态字节的Alarm Bit0和Alarm Bit1。在数据包层面，所有响应的最后一个字节均为CRC-8校验值，生成多项式为G(x)=X^8+1。主机侧需要实现同样的CRC计算，一旦校验不匹配，状态帧中的Error Bit0即置位，并可通过getBundle获取CRC Error详细标记。除此之外，温度超限、接收端增益饱和（指示线圈短路或断路）、欠压等事件均可精确定位到对应的错误位，从而帮助维护人员快速排障。
性能实测与数据分析

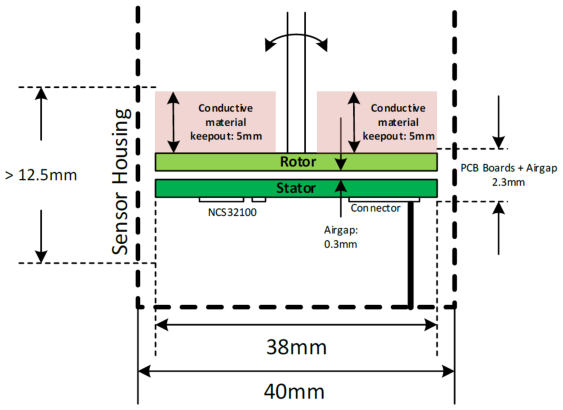

全旋转电感编码器结构原理图
参考设计中给出的实测数据直接反映了系统级联的性能边界。在连接54Ω端接电阻、挂载标准RS-485收发器并进行背靠背命令压力测试时，单次UART握手（含3.0±0.5µs的响应等待和最长3.8µs的寄存器访问间隙）在62.5µs的周期内可稳定完成，即每秒最多可执行16,000次位置读回。对于6000rpm以上的转速，芯片会置起超速标志，提醒上位机当前测量精度可能已超出规范。
在38mm直径、气隙0.2−0.5mm、偏心≤±0.25mm的标称安装条件下，传感器端可达±50角秒的绝对精度。这一数据基于内部ADC采样和校准算法，实现了对偏心与安装公差的软件补偿，从而放宽了对机械加工的同轴度要求，大幅降低了结构件成本。此外，内建温度监测可实时读取芯片结温并以数字化形式通过getBattV等命令上传，配合BATT_MIN寄存器设定的阈值，组成完整的预防性维护数据链。
工程设计与应用要点
复位与校准操作时序
resetPosition、resetMultiTurn和resetErrors等命令被设计为有意的高门槛操作：必须在10ms内连续发送同一命令10次，且要求转子在此期间保持静止。这一策略避免了因总线抖动或偶然干扰导致位置原点被错误移除。静止条件不可妥协，任何旋转状态发出的复位命令将产生无效数据且不会被处理。成功执行复位后仍需等待15ms的内部处理时段，才可发送下一指令。在批量产线中，该流程应结合机械零位锁止装置，通过主控程序自动完成串行复归。
电池备份与低压监测

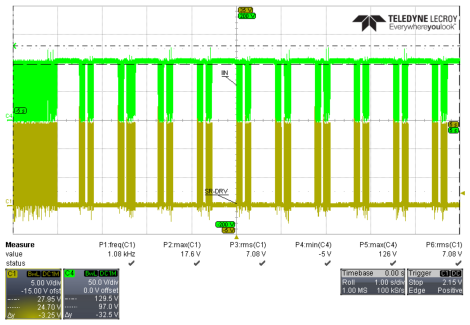

位置采集通信时序示例（为清晰起见，省略RS485差分对信号）
当系统需要掉电多圈功能时，VBAT引脚应连接至3.0V~5.5V的后备电源，并通过低漏电流肖特基二极管与VCC隔离，防止主电向电池反灌。内置BAT读取命令返回16位数字量，除以100即得到以伏特为单位的实际电池电压。通过设置BATT_MIN存储器字节，可定制低电告警阈值，低于阈值时状态帧与getBundle同时拉响报警。考虑到电池供电时电流仅200µA，一个常见的ER14250锂亚硫酰氯电池（容量1.2Ah）理论上可维持约250天的连续多圈跟踪。
PCB布局与EMC设计
定子PCB的电磁兼容性直接影响接收信号质量。NCS32100的8路REC输入为高阻抗模拟通道，每路均需以3.3nF电容紧靠引脚做共模和差模滤波，同时要远离输出级的大电流回路。VCC与V5VA、VDDIO、V2VA、V2VD等多个电源域之间需按参考设计放置由10µF、1µF、0.1µF组成的梯级旁路电容组，且220µF的大容量储能电容必须靠近V5VO引脚，以满足励磁瞬间的脉冲电流需求，防止电压跌落引发ADC线性度劣化。RS-485收发器的TX、RX、TX_EN和SD线路应作等长走线，并在芯片附近放置共模扼流圈，以确保在浪涌和电快速瞬变脉冲群测试中获得足够的裕量。
主控固件架构建议
主控制器在初始化阶段应首先验证版本信息（getVersionInfo命令，不使用标准同步头），后续进入正常轮询。考虑到15ms的写操作阻塞和50ms的启动就绪时间，推荐将配置过程置于系统上电后的一次性初始化函数中，轮播任务仅调用无阻塞的数据读取命令（getPosition或getBundle）。在所有返回中，必须首先解析状态字节和CRC，一旦发现错误标志，应立即将本次数据丢弃并等待下一帧，避免将异常位置值误用于闭环控制。对于多圈应用，建议周期性读取并保存计数值到本地Flash，以防意外断电瞬间那15ms处理时间内的丢失。
结语
NCS32100参考设计提供了一条从PCB线圈到20位绝对角度输出的完整链路，其RS-485半双工通信协议以简洁高效的命令集，覆盖了位置读取、状态监控和在线校准的全流程。工程师只要严格遵循62.5µs的命令间隔、处理15ms的写操作阻塞时间，并在系统启动时做好多圈归零与配置加载，即可在工业机器人、直驱转台、电梯门机等场合快速落地高可靠性的电感式编码方案。
