USB PD3.1 EPR 标准将供电能力拓展至最高 240W，使得单口充电器可同时为笔记本、显示器等高功耗设备供电。然而，在 140W 功率等级下，传统方案往往因效率不高、体积庞大而难以满足便携需求。临界模式 PFC 与准谐振（QR）反激的组合凭借谐波低、开关损耗小的特点，成为高功率密度适配器的理想拓扑，但高压输入下开关损耗与电压应力问题仍需精细化解。
本文深度解构一款额定 140W 的 PD3.1 适配器参考设计，其采用 NCP1945 CrM PFC 控制器、双开关 QR 反激及 NCP4307 同步整流控制器，搭配 NCP58921/NCP58922 集成驱动 GaN 功率器件，将满载效率推至 93.34%（230V 28V/5A），功率密度达到 39W/in³。文章将从规格、系统架构、实测数据到工程要点逐一剖析，帮助工程师快速掌握该类设计的核心技术。
核心规格
该参考设计的关键参数汇总如下：
| 参数 | 指标 | 条件 |
|---|---|---|
| 输入电压范围 | 90~264 Vac | 全电压通用输入 |
| 最大输出功率 | 140 W | 28V / 5A |
| 输出档位 | 5V, 9V, 12V, 15V, 20V, 28V | PD3.1 EPR 适配 |
| 最大输出电流 | 5 A | 各电压档位 |
| 满载效率 | 91.86%（115V） / 93.34%（230V） | 28V / 5A |
| 平均效率 | 91.42%（115V） / 92.27%（230V） | 25% ~ 100% 负载平均 |
| 空载功耗 | < 80 mW | 全电压范围典型值 |
| 保护功能 | OVP, OCP, SCP, OTP, 开路保护 | 原边精确恒流控制 |
| PCBA 尺寸 | 65 mm × 45 mm × 20 mm | 名片大小 |
| 功率密度 | 39 W/in³ | 包含所有元件 |
| 拓扑结构 | CrM PFC + 双开关 QR 反激 | 原边控制 + 同步整流 |
以上指标展示了该方案在全电压范围内的出色效率和平坦的效率曲线，尤其是 28V 满载下 93.34% 的效率已接近平面变压器方案的水平，而 39 W/in³ 的功率密度则得益于 GaN 器件和双开关 QR 拓扑的高频化运行。
工作原理与系统架构
该系统由前级临界模式 Boost PFC 和后级双开关准谐振反激变换器级联而成，中间母线电压典型值为 390V，并配备同步整流和模拟 PD 控制板。
临界模式 PFC 设计
PFC 级选用 NCP1945 CrM 控制器，搭配一颗 50mΩ 的集成驱动 GaN 开关管 NCP58921，电感量设计为 140μH（RM8 磁芯）。CrM 模式使电感电流在每个开关周期归零，大幅降低升压二极管的反向恢复损耗，且开关频率在交流电压顶峰值附近最低，有助于满足 EMI 标准。在 28V/0.5A 轻载下，PFC 自动进入跳周期模式，以减少开关损耗和待机功耗，实测波形显示母线电压平滑跟随输入交流峰值，避免过高的母线电压冲击后级。PFC 输出电压设计为 390V，当负载跳变时，NCP1945 的快速瞬态响应使母线电压波动控制在 ±10V 以内，为后级提供稳定输入。
双开关准谐振反激变换器
后级采用双开关 QR 反激架构，由两颗 75mΩ GaN 器件 NCP58922 和半桥驱动器 NCP51530 构成。与传统单开关反激相比，双开关拓扑将漏感能量回收到母线，并将开关管电压应力箝位于母线电压，因此可使用 650V 耐压器件，避免了 800V 甚至更高耐压的需求，同时省去了 RCD 吸收电路。QR 工作模式在开关管漏极电压振荡波谷处导通，相较高端定频硬开关可使开关损耗降低 60% 以上，尤其适合 230V 输入下的高效运行。变压器采用 PQ26/18 磁芯，初级电感量约 600μH，匝比设计兼顾 5V 至 28V 宽范围输出，漏感控制在 5% 以内以保证能量传递效率。
NCP51530 驱动两颗 GaN 开关管，内置自适应死区控制和 dv/dt 抑制，防止高侧驱动浮动地干扰。同时，NCP1945 提供的过压保护（OVP）与精确的原边恒流（CC）控制通过检测辅助绕组电压实现，无需光耦即可完成对输出电压的恒定限制和输出电流的恒定控制，简化了多输出下的保护电路。

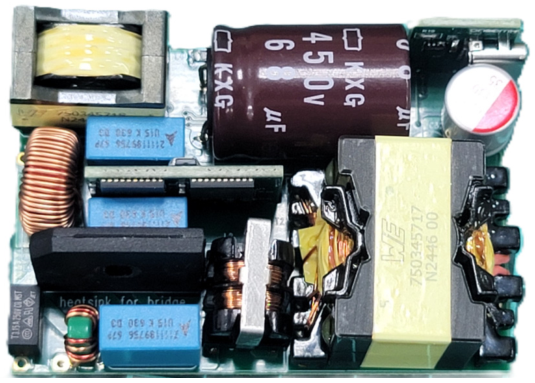

140W 评估模块（EVM）正面视图
同步整流与输出控制
输出侧同步整流采用 NCP4307F，驱动一颗 120V/4mΩ N 沟道 MOSFET FDMS4D0N12C。该控制器支持高达 400kHz 工作频率，且具有自适应死区调节和 VDS 检测，能在 DCM 和 CCM 下均可靠工作。在 28V/5A 满载下，同步整流部分损耗仅约 0.5W，显著提升了低压大电流输出时的效率。为模拟 PD 3.1 多档输出，设计使用外部模拟子卡通过改变 NCP431 基准分压电阻，并在子卡接口预留 FB、Vo 和 PFC 使能信号，使得该平台可无缝对接真正的协议控制器如 HUSB362。当输出电压从 5V 切换至 28V 时，变压器辅助绕组电压比例变化，原边控制器据此调整 OVP 和 CC 阈值，保证各档位保护精准无误。

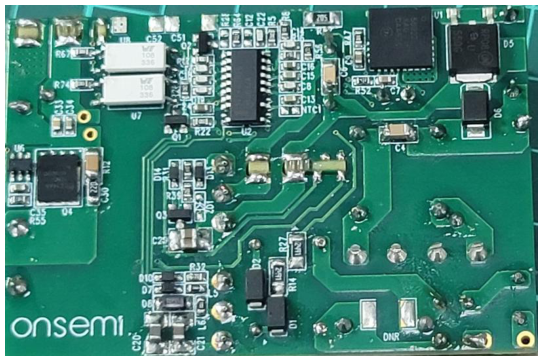

140W 评估模块（EVM）背面视图
性能实测与数据分析
测试数据全面揭示了该方案在各工况下的表现。下表整理了 115Vac 和 230Vac 输入下，5V 至 28V 各输出档位的四负载点效率（原始数据来自 PDF 的效率曲线图）：

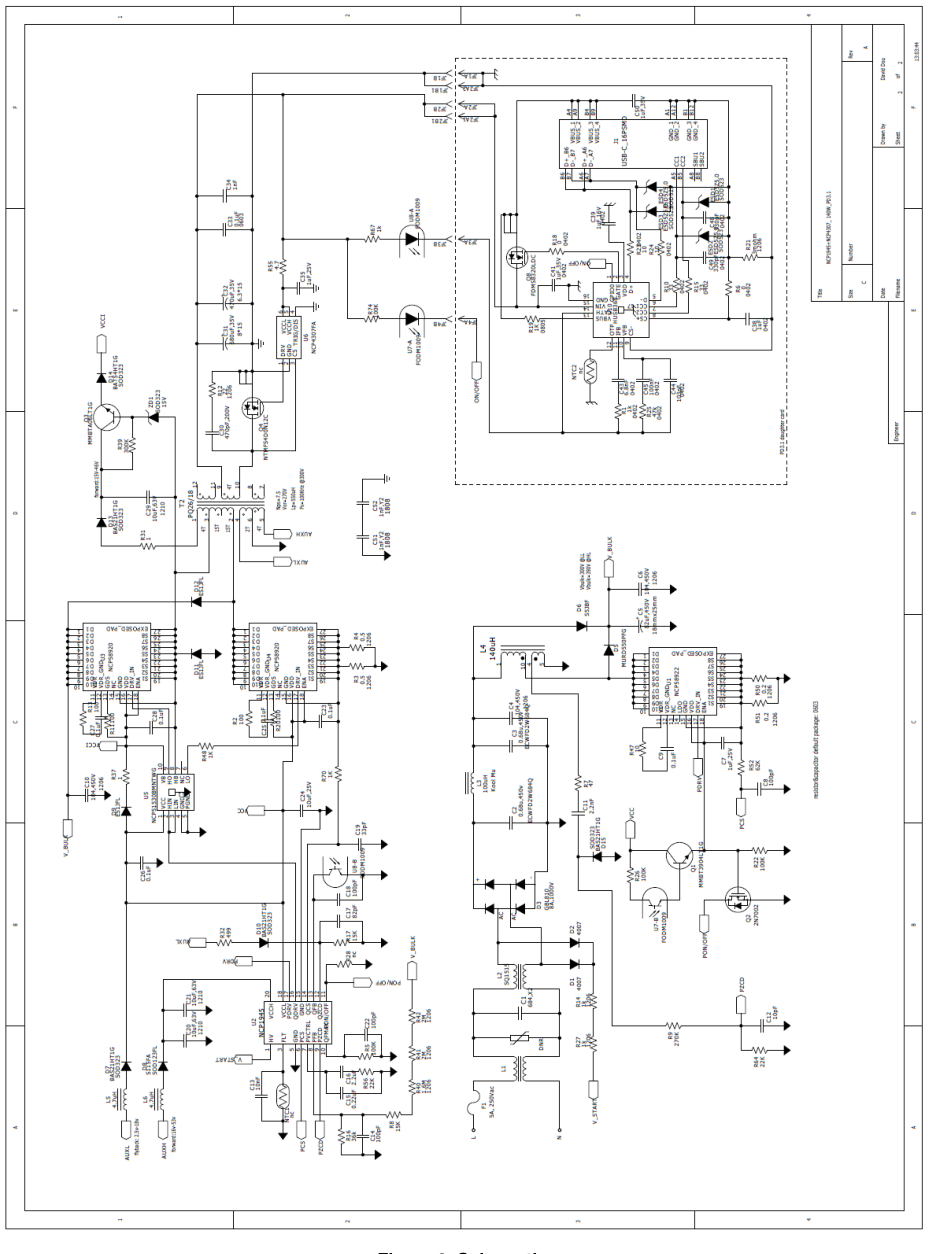

电路原理图
| Vout | 负载 | 效率 @115V | 效率 @230V |
|---|---|---|---|
| 5V | 25% | 89.78% | 84.59% |
| 50% | 90.57% | 88.10% | |
| 75% | 90.88% | 89.83% | |
| 100% | 90.45% | 89.41% | |
| 9V | 25% | 91.49% | 89.11% |
| 50% | 92.52% | 90.80% | |
| 75% | 92.35% | 91.54% | |
| 100% | 92.02% | 92.03% | |
| 15V | 25% | 92.45% | 90.96% |
| 50% | 93.02% | 92.57% | |
| 75% | 92.97% | 92.96% | |
| 100% | 92.47% | 93.05% | |
| 20V | 25% | 88.47% | 89.94% |
| 50% | 90.67% | 91.26% | |
| 75% | 91.83% | 92.18% | |
| 100% | 91.40% | 92.30% | |
| 28V | 25% | 90.03% | 89.90% |
| 50% | 91.66% | 92.64% | |
| 75% | 92.14% | 93.20% | |
| 100% | 91.86% | 93.34% |

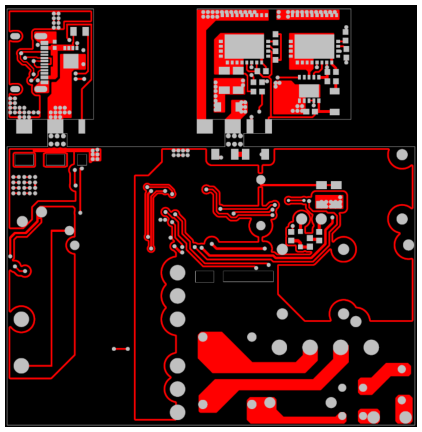

PCB 顶层布局视图
28V 满载下 93.34% 的峰值效率居于同类无 PFC 或硬开关方案之上。5V 输出时轻载效率偏低（230V 下仅 84.59%），是因为低电压下同步整流 FET 导通占比小，且 PFC 在极轻载时仍有一定损耗，但整体平均效率仍满足 CoC Tier2 和 DoE Level VI 要求。空载功耗实测为 90Vac 时 31.2mW，264Vac 时 97.2mW，平均低于 80mW，符合三星、苹果等厂商的严格待机标准。

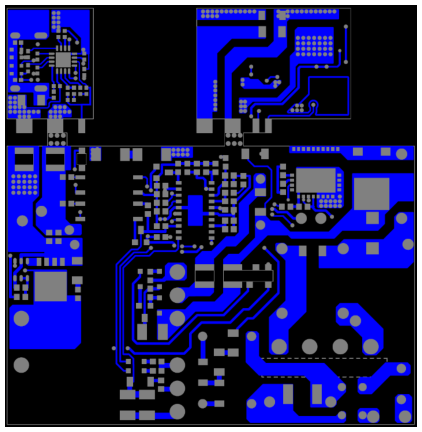

PCB 底层布局视图
动态波形方面，全负载切换时 Vbus 过冲小于 15V，输出电压纹波小于 120mV；PFC 跳脉冲模式下，母线电压平滑跟随交流输入而无频繁启停，有效避免了音频噪声。同步整流驱动信号在 28V 输出时呈现理想方波，VDS 检测无错误触发，确保可靠运行。
工程设计与应用要点
磁元件设计与选型
PFC 电感采用 RM8 磁芯，感量 140μH，饱和电流需大于 3.2A 以应付低输入电压满载时的峰值电流。变压器选用 PQ26/18 磁芯，初级电感 600μH，漏感设计为 3.2μH 左右，匝比 Np:Ns 为 6.2:1，辅助绕组匝比 1:0.8。为降低高频涡流损耗，磁芯材料选择 Ferroxcube 3C95，并采用多股绞合线降低趋肤效应。GaN 器件高速开关产生的 dv/dt 要求变压器层间须用三重绝缘线并加强绝缘，一二次侧间耐压需满足 3000Vac 安规要求。
PCB 布局与热设计
双面 PCB 尺寸仅 65mm×45mm×20mm，功率密度已达 39W/in³。布局上，功率回路被压缩在极短路径内：PFC 开关管、升压二极管及输出电容构成最小功率环路；双开关反激的上下管与母线电容紧邻布置，高频电流路径包围面积小于 5mm²，有效抑制磁场辐射。GaN 器件底部大面积铺铜并加开窗露铜，利用 PCB 铜箔和导热硅脂将热量传导至外部散热片，满载下热点温度可控制在 90℃ 以内。原副边地线严格单点连接在母线电容负极，避免共地噪声干扰同步整流检测。
保护与多输出实现
原边 NCP1945 通过辅助绕组实现 OVP、OCP 和开路保护，CC 恒流精度在全输出范围内优于 ±5%。多档输出电压变化时，需考虑变压器辅助绕组电压与输出电压的比例线性度；该设计中当输出由 28V 切换到 5V 时，辅助绕组电压由约 18V 降至 3.3V，仍能可靠供控制器工作。模拟子卡通过 DIP 拨码开关改变 NCP431 参考端电阻，实现了 6 档电压选择，实际调试中出现了环路振荡和瞬态跌落等问题，通过调整 Type-II 补偿网络参数和增加前馈电容得以解决，提供了无协议控制器条件下调试 PD 多输出系统的实用参考。
结语
这款 140W PD3.1 EPR 适配器方案凭借 CrM PFC + 双开关 QR 反激架构与集成驱动 GaN 器件，在名片大小的 PCB 上实现了 93.34% 的满载效率和低于 80mW 的空载功耗，为高功率密度笔记本适配器、智能手机超级快充等领域提供了高性能且易量产的参考模板。其精细的多档输出保护与模拟协议子卡接口设计，也为工程师快速搭建 PD 快充平台提供了有效路径。
