在无线真空吸尘器、电动工具及家电泵等电池供电应用中，设计者长期面临一对核心矛盾：如何在紧凑的 PCB 空间内实现高效、静音且可靠的电机驱动，同时规避复杂 FOC 算法的开发门槛？传统方案通常依赖外部 MCU 执行磁场定向控制，这不仅增加了 BOM 成本与固件维护负担，更在开关噪声与 EMI 抑制上引入诸多不确定性。
MCF8329HS 作为一款 65V 耐压、无代码无传感器 FOC 三相 BLDC 栅极驱动器，正是为破解上述困境而设计。其内部固化完整的 FOC 算法，支持高达 2.5kHz 电频率，并提供从电流检测、保护到 EEPROM 配置的完整功能链。本文将从核心规格出发，深入解构其供电架构、FOC 引擎、保护机制与工程化设计要点，为工程师提供可直接落地的设计参考。
核心规格
MCF8329HS 的关键性能参数如下表所示，所有数据均提取自官方数据手册。
| 参数 | 典型值 | 条件 |
|---|---|---|
| PVDD 工作电压范围 | 4.5V 至 60V | 绝对最大 65V |
| 睡眠模式电流 | 3µA（典型） / 5µA（最大） | VPVDD=12V, TA=25°C, AVDD 连接 VREG |
| 峰值栅极拉/灌电流 | 1A / 2A | VGS=12V/0V, 对应高低侧 |
| PWM 开关频率 | 最高 80kHz | 可配置 EEPROM |
| 速度环路精度 | 3% 以内 | 使用内部时钟 |
| 可配置 LDO 输出 | 3.3V 或 5V ±3% | 最大负载 80mA, 外部电路可用 50mA |
| 自举架构 | 支持 100% 占空比 | 涓流电荷泵维持 BST 电压 |
| 模拟速度输入分辨率 | 732µV | 全量程 3V |
- 65V 高压容限：PVDD 引脚可承受最高 65V 瞬态，这意味着在 48V 标称系统（如电动工具电池包）中，即使出现感性负载反峰或电源扰动，器件也不易损坏。4.5V 的下限则允许直接从深度放电的 5V 电池取电启动。
- 3µA 睡眠电流：对于由电池长期待电的无线设备，该指标直接决定仓储期与待机功耗。MCF8329HS 通过 SPEED/WAKE 引脚电平实现微功耗休眠，唤醒至可驱动电机仅需 5ms。
- 100% 占空比支持：涓流电荷泵持续补充 BST 电容电荷，使高侧 N-MOSFET 可无限期导通，这对泵类应用（需长时间全速排水）至关重要，避免了传统自举电路因占空比受限导致的转速跌落。
工作原理与系统架构
MCF8329HS 采用“模拟前端 + 数字 FOC 引擎 + 可配置存储器”三层架构，其核心是将原本在 MCU 中运行的实时控制算法硬件化。
电源管理与稳压策略
器件内部集成多重线性稳压器。PVDD（4.5-60V）首先为栅极驱动器 GVDD 供电，GVDD 典型值为 13V，为高低侧 MOSFET 提供足够栅极过驱动。数字核心所需的 1.5V DVDD 由 VREG 引脚供电的 LDO 产生。
数据手册强调了一种低功耗设计技巧：当 VREG 从外部接入 3.3V（而非直接从 AVDD 取电），待机和活动模式的 PVDD 电流可降至 10-12mA，较内部 AVDD 直连方案降低约 50%。这是因为片内高压 LDO 的静态功耗不可忽略，在低占空比应用中，外部供电可显著削减发热。
无传感器 FOC 引擎
FOC 算法的核心挑战在于无传感器条件下准确估计转子位置与速度。MCF8329HS 内部集成可配置的自适应观测器，其关键工程参数均开放 EEPROM 访问：
- 磁链观测器带宽：通过
K_FLUX_EST配置，影响低速重载下的角度收敛速度和稳态抖动。 - 弱磁控制：
FW_CURRENT_LIM设定弱磁区最大 Iq 电流，当电频率高于基速时，自动注入负 Id 电流抵消反电动势，支持恒功率高速运行。 - MTPA 曲线：通过 5 点参考配置文件（
REF_PROFILE1~5），用户可在不同转速-转矩点上设定最优 Id/Iq 组合，挖掘内置式永磁电机的磁阻转矩潜力。
算法启动流程从开环强制换向开始，经闭环切入切换至全 FOC 控制，期间 OPN2CL_HANDOFF_THR 定义了切换时的速度阈值。这一参数需根据电机惯性进行微调——过低的阈值可能导致切换瞬间转矩脉动，过高则在重载下无法收敛。
单霍尔冗余输入
除纯粹无传感器运行外，MCF8329HS 的 HALL_IN/EXT_CLK 引脚可接入单路数字霍尔传感器。该功能并非用于正常换向，而是作为锁定转子保护的冗余检测通道：当 FOC 算法判断电机停转时，可参考霍尔电平变化来排除因电流采样噪声导致的误报。此设计在不牺牲无传感器简洁性的前提下，为安全关键应用增加了一层诊断保障。
保护与故障响应链路
器件构建了从 MOSFET 漏-源电压检测到热关断的全链路硬件保护：
| 故障类型 | 检测方式 | 响应 |
|---|---|---|
| 相电流过流 | VDS 监控，阈值可配置 | 栅极立即关断，nFAULT 拉低 |
| 断相 | 三相电流矢量和与零序分量比较 | 报告失相信息，IPH_LOSS_FAULT |
| 锁定转子 | 速度在 LCK_RTR_DET_TIME 内低于阈值 |
重试或锁定停机 |
| 过热 | 结温 > TSD 阈值 | 关断输出，迟滞恢复 |
| 电源欠压 | PVDD/GVDD/AVDD/DVDD 分别监控 | 复位或保持关断状态 |
DRVOFF 引脚提供了一条独立于数字核心的硬件关断路径。当该引脚被拉高，所有栅极输出强制下拉，这一机制在 IEC-60730-1 功能安全应用中尤为关键——即使 MCU 或通信总线失效，外部看门狗仍可通过 DRVOFF 切断电机动力。MCF8329HSULIREER 版本更进一步，内置自检库（STL）可对 CPU 复位和窗口看门狗故障进行主动诊断，并通过 BOOT_STL_FAULT 等状态位上报。
性能实测与数据分析
以下数据摘自数据手册第 6.5 节电气特性表，反映了器件在不同工况下的功耗与驱动能力。
| 参数 | 数值 | 测试条件 |
|---|---|---|
| PVDD 活动电流（内部 LDO） | 28-30mA | 12V, 25kHz PWM, 无电机, CLOCK=0x0 |
| PVDD 活动电流（外部 VREG） | 10-12mA | 12V, 25kHz PWM, 无电机, CLOCK=0x0 |
| GVDD 稳压值 | 13V（典型） | VPVDD≥8V, IGS=30mA |
| 高侧栅极驱动高电平压降 | 0.44V | IGHx=100mA, VGVDD=12V |
| 低侧栅极驱动低电平压降 | 0.11V | IGLx=-100mA, VGVDD=12V |
| 自举二极管动态电阻 | 5.5Ω | IBOOT=100mA 与 50mA 变化量 |
功耗优化分析：在 25kHz PWM 频率下，数字核心消耗约 28mA（CLOCK=0x0，最低时钟频）。当设置 CLOCK_FREQUENCY=0x2 时，活动电流降至 20mA。这是因为 FOC 算法的中断周期与 PWM 频率解耦，高时钟仅在需要执行复杂运算时开启。工程师应在转速控制精度与发热之间做出权衡：低速风机可安全使用最低时钟，而高速割草机则需要提高时钟以维持 2.5kHz 电频率下的角度精度。
栅极驱动压降：高侧上拉开关电阻典型值为 4.5Ω，下拉仅 1.1Ω。这种不对称设计是特意为之——下拉更快可防止桥臂直通（死区时间内残余电荷需快速泄放），而上拉稍缓则有助于抑制 MOSFET 开通时的 di/dt，从源头降低 EMI。1A 拉电流与 2A 灌电流的差异进一步印证了这一思路。

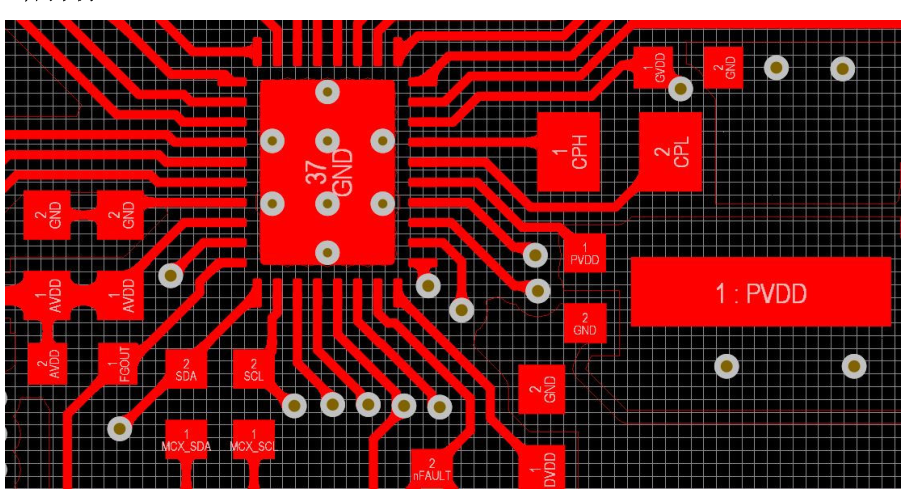

-7：MCF8329HS芯片封装及布局参考示意图
工程设计与应用要点
BOM 选型关键约束
- GVDD 旁路电容：TI 建议 ≥10µF，且容值应为 BST 电容的 10 倍以上。当驱动三路上拉 MOSFET 同时导通时，GVDD 需在死区时间内迅速补充自举电容抽取的电荷。若 GVDD 储能不足，BST 电压将跌落，导致高侧 MOSFET 进入线性区而烧毁。
- BST 电容：推荐 X7R 1µF 25V。数据手册警告当 CST > 4.7µF 时，必须限制流经内部自举二极管的浪涌电流，否则可能在初始充电阶段损坏二极管。可串联 10-20Ω 限流电阻或使用外部快恢复二极管。
- AVDD 电容：有效电容需在 0.5µF 至 2.8µF 范围内（考虑 DC 偏压降额）。超出上限会导致 LDO 启动过流，低于下限可能引起振荡。应选用 2.2µF/10V X7R，并在 PCB 布局中紧靠引脚。
布局与热管理
36 引脚 WQFN 封装的底部散热焊盘必须直接焊接到接地铜皮，并通过多个过孔连接至内层地平面。在 60V、30mA 平均栅极驱动电流下，GVDD LDO 的功耗可达 0.6W，若散热不足，结温将快速逼近 150°C 的绝对最大额定值。
GCTRL 引脚提供了一种优雅的散热迁移方案：当外部 MOSFET 的栅极电荷较大导致 DVDD LDO 损耗过高时，可将 VREG 通过外部稳压器供电，并利用 GCTRL 控制外部 N-MOSFET 作为串联调整管，将功耗转移至 PCB 铜皮面积更大的外部元件上。
EMI 抑制
内置展频与 PWM 抖动功能可有效降低传导发射峰值。数据手册未公开展频深度，但建议将 PWM 频率设定在 80kHz 上限附近，以将谐波分散到 FM 频段之外的更高频谱区域。实际调试时，应利用 FG 引脚输出的转速脉冲监测 FOC 算法的稳定度——若展频导致速度抖动超过 3%，需适当降低调制深度。
结语
MCF8329HS 以 65V 高压容限、无代码 FOC、全链路保护及 3µA 睡眠功耗，精准锚定了无线家电与电动工具领域对集成度与可靠性的严苛需求。设计者只需通过 EEPROM 配置和少量外部无源元件，即可在 4.5V 至 60V 宽输入范围内驱动 PMSM/BLDC 电机，同时满足 UL 60730-1 功能安全认证要求。贯通其电源架构、算法参数与保护链路，方能充分释放这颗器件在小型化与低待机功耗上的工程价值。
