30路PT100温度数据自动采集硬件+单片机软件+PC上位机软件系统设计

资 源 简 介

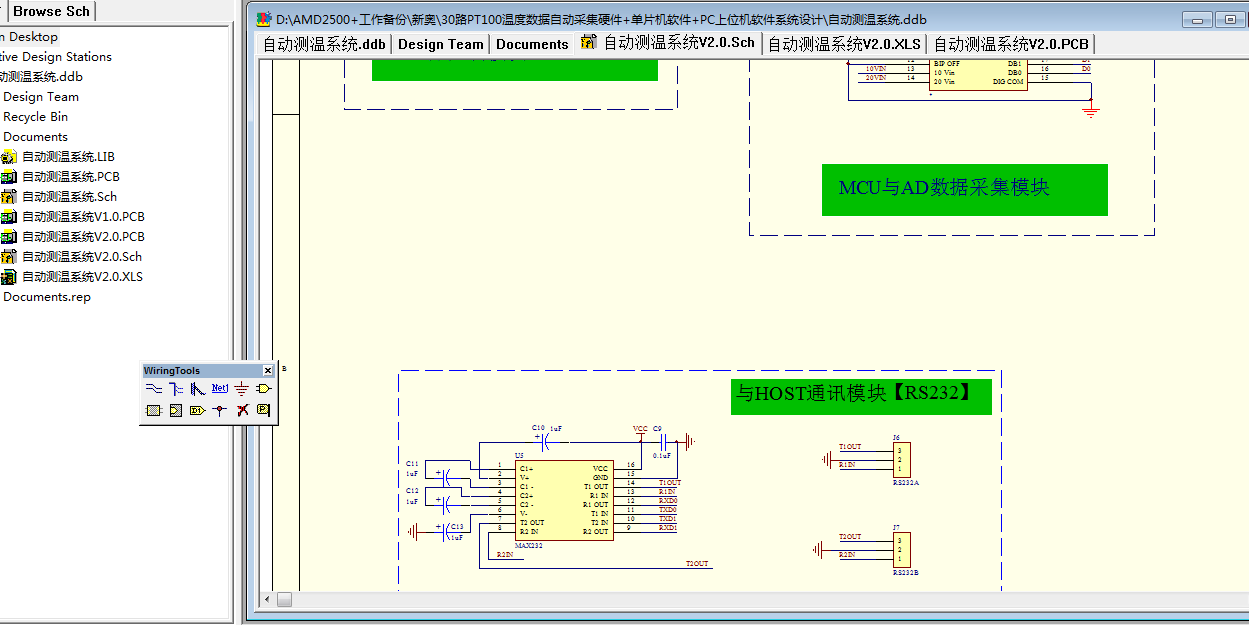

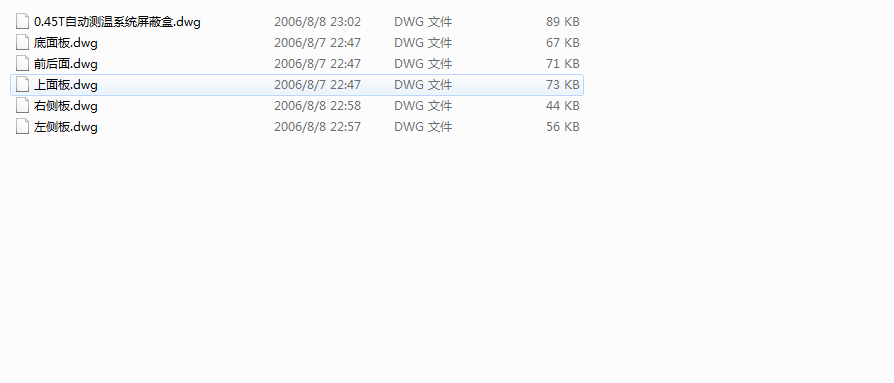

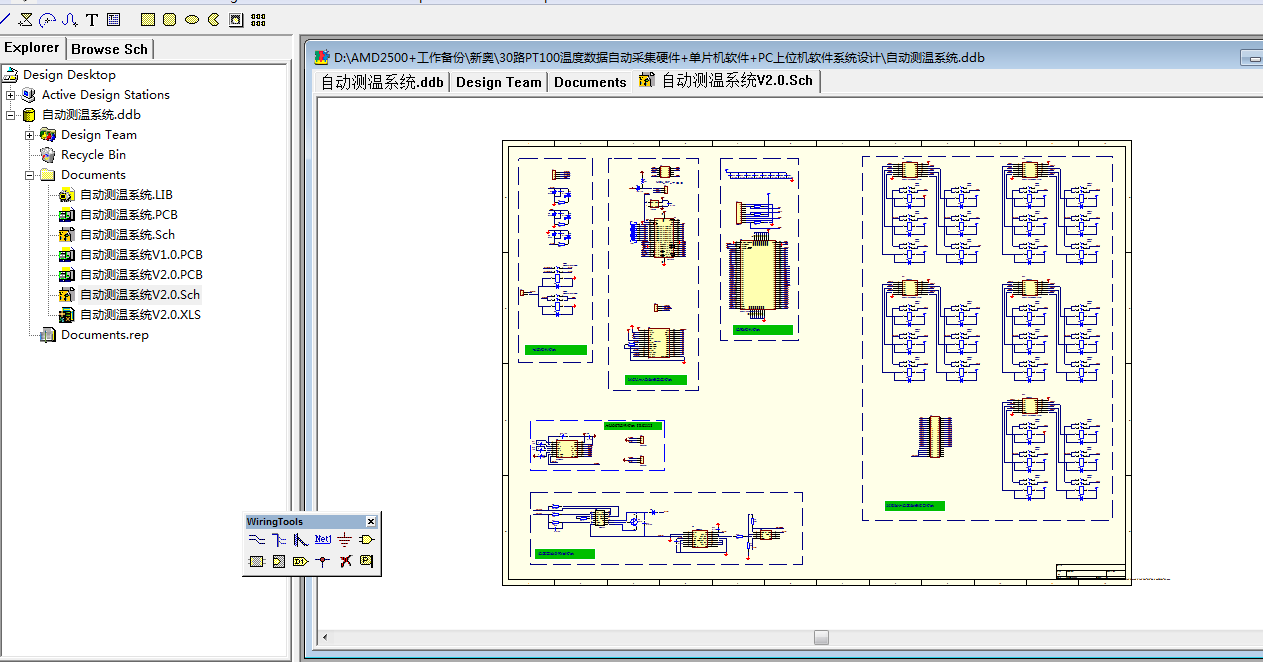

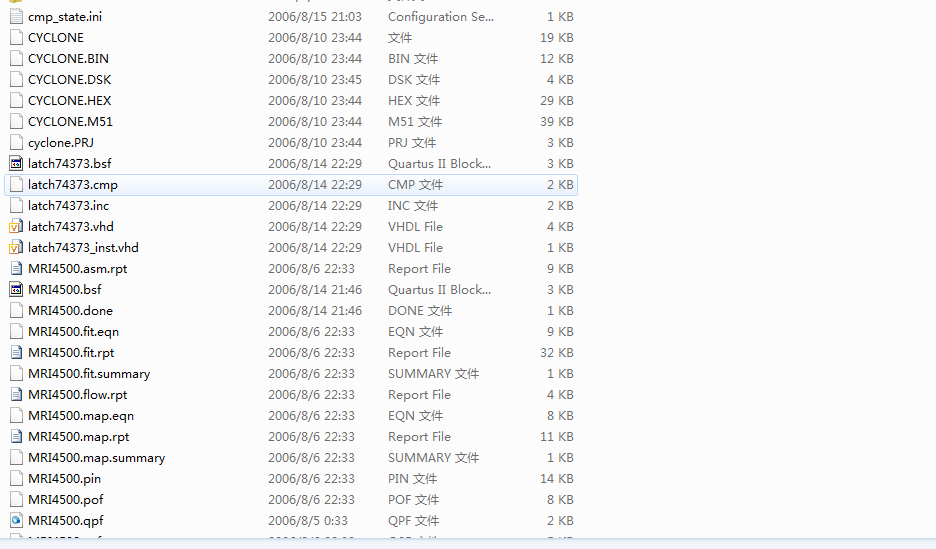

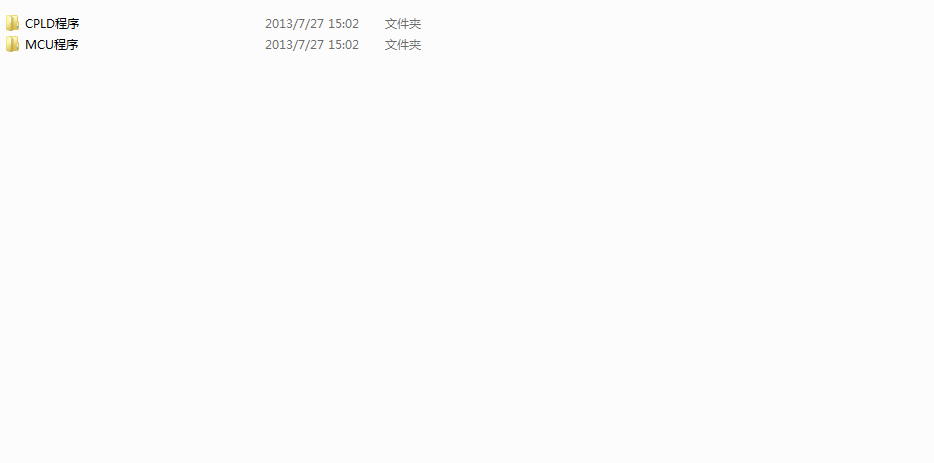

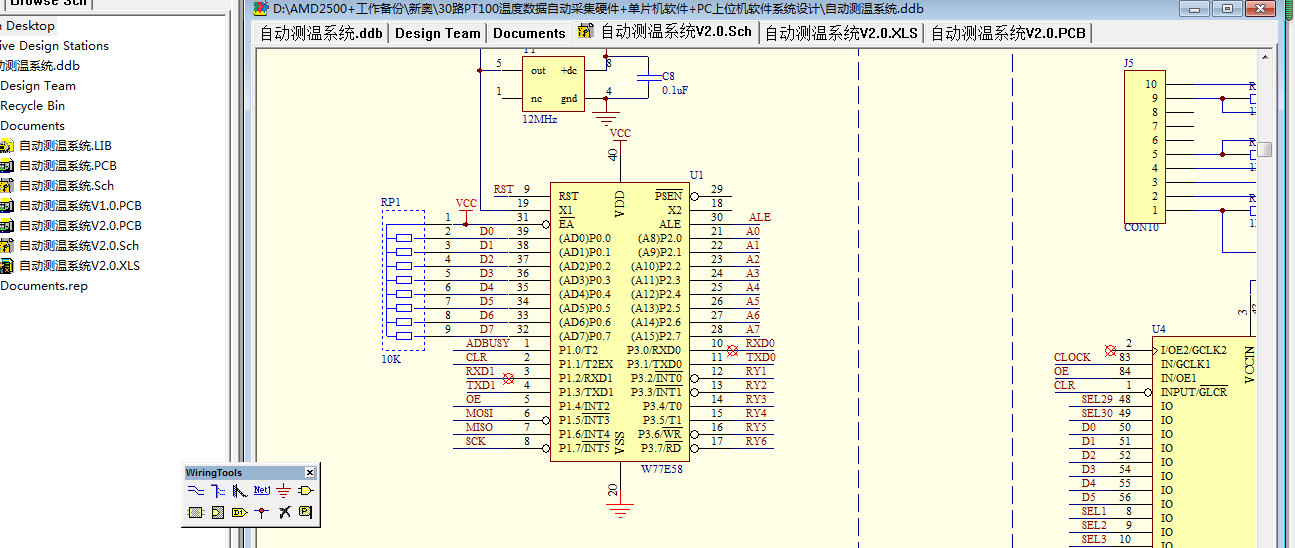

      30路PT100温度数据自动采集硬件+单片机软件+PC上位机软件系统设计,多年前做的小项目,硬件已实现包括PROTEL 99SE 设计的硬件原理图+PCB文件,W77E58单片机软件,EPM7128S CPLD逻辑,VB设计的上位机数据采集界面软件,机械屏蔽外壳。可作为你产品设计的参考。




自动测温系统设计目录

1、             设计目的

由于人工用万用表测量不仅浪费时间与人力,而且也只是得到传感器的电阻值,不能直观的反映出磁体的温度值,0.45T系统软件开发及临床的应用也给测量带来了不变,今采用磁体温度自动测量系统,可以完全克服这些矛盾,在系统成像扫描后可以开启磁体温度自动测量系统通过PC串口随时读取30路磁体温度数据。

2、             设计方案

1》 硬件方案:

采用通过主机的串口来读取这30路温度数据,主机与MCU的通信采用RS232的方式,主机给MCU命令,MCU在与CPLD之间在进行逻辑控制,通过CPLD来控制这30路电流型模拟开关(或者继电器)的选通,来定时(如200 ms)一路一路的来选通温度传感器,然后在通过变送器进行电阻到电流电压的转换,通过12位A/D转换器,将温度模拟信号转化为数字信号,将这些数字信号送入MCU进行数据处理,线上电阻补偿等,最后通过串口将MCU处理后的数据送入HOST显示出来。
