集电极开路电路工作原理讲解
大家好,我是记得诚。
今天给大家分享的是:集电极开路电路、集电极开路晶体管电路、集电极开路工作原理、集电极开路TTL、集电极开路输出接线图、集电极开路优缺点。
在数字芯片设计、微控制器应用和运算放大器中,集电极开始输出通常用于驱动继电器等高负载或用于连接其他电路。
众所周知,BJT是一个晶体管,有三个端子(发射极、基极和集电极),这些端子主要可以配置三种开关模式:共基极、共集电极和共发射极。
这篇文章主要是关于集电极开路电路的相关知识。
一、集电极开路是什么意思?
集电极开路是各种集成电路中常见的输出。集电极开路就像一个接地或断开的开关。除了将IC或任何其他晶体管的输出连接到特定设备外,还连接到NPN晶体管的集电极开路的基极端子,NPN晶体管的发射极端子与接地引脚内部连接。
因此集电极开路的输出视为NPN晶体管,它允许电流吸收到公共端。对于这样集电极开路电路,必须有一个电源才能使输出正常工作。当我们要求未连接任何电源时计算输出电压时,电压不会发生变化。必须计算输出端的电压以了解集电极开路电路的正常运行。

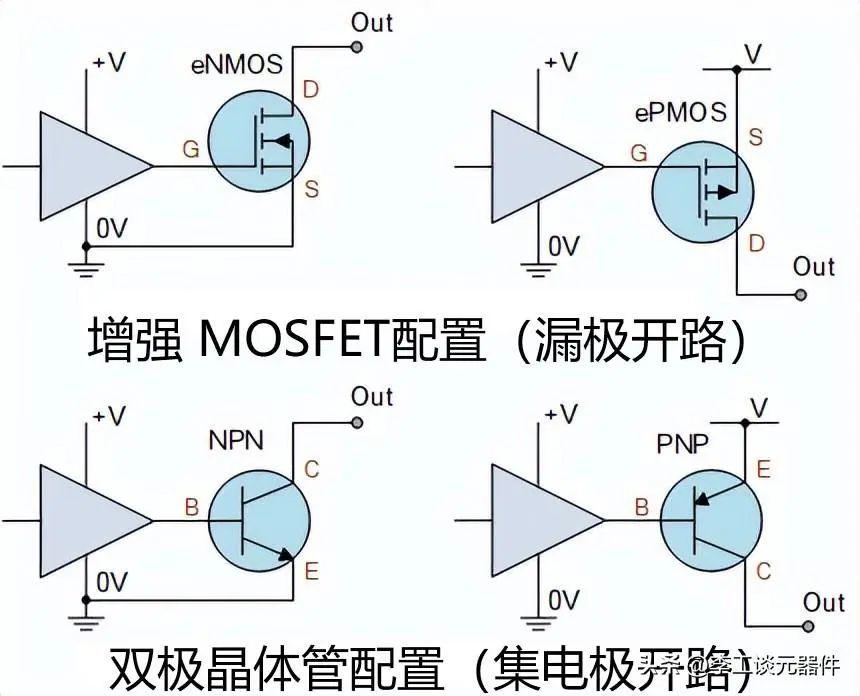

该电路可以根据晶体管的类型(NPN或者PNP)提供灌电流或拉电流输出。

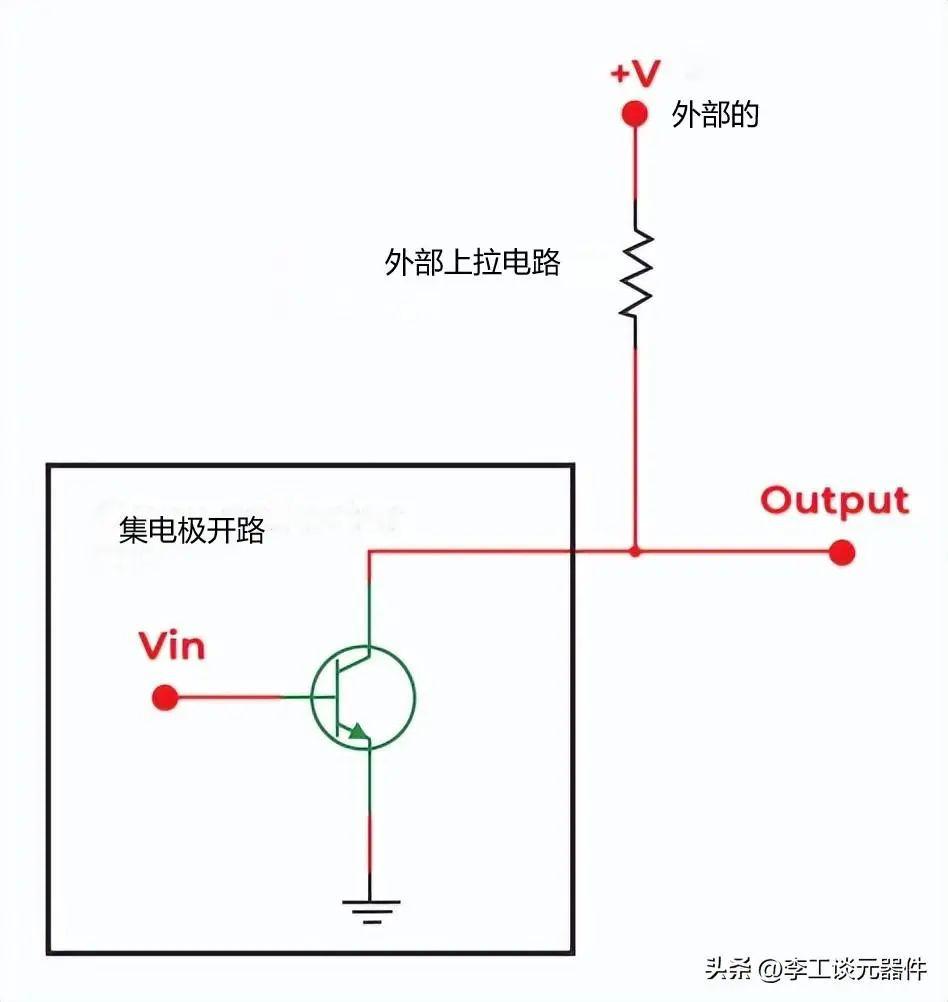

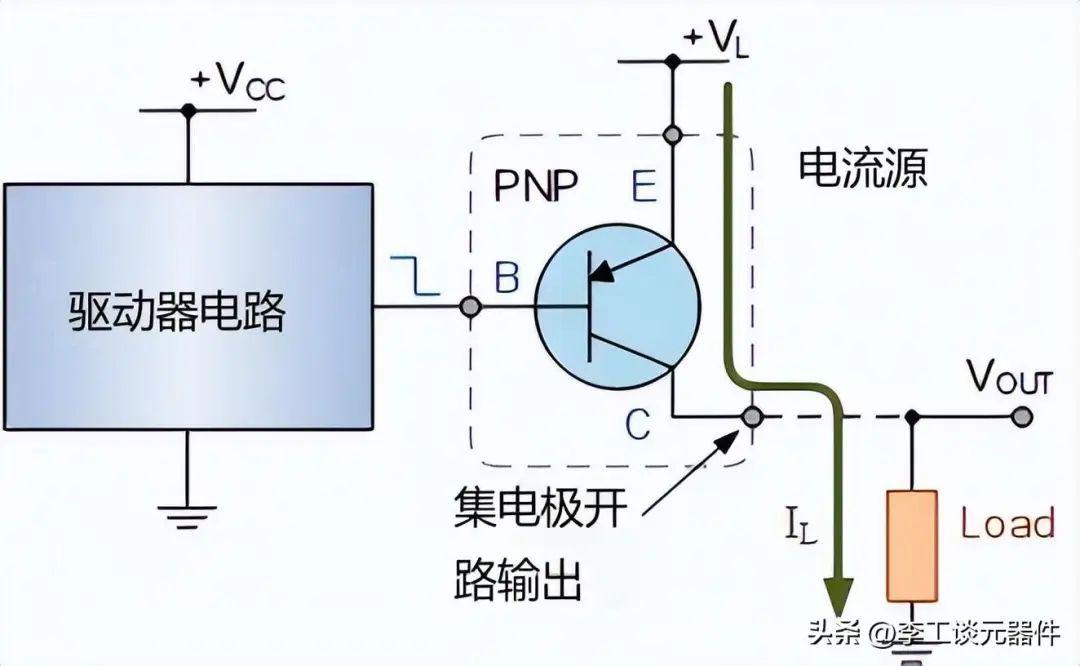

1、当 NPN 晶体管工作在“高”状态时,它向地提供灌电流;在“低”状态时,输出端将浮动,直到它通过上拉电阻连接到正电源电压。2、当 PNP 晶体管工作在“高”状态时,它向地提供源电流;在“低”状态时,输出端将浮动,直到使用下拉电阻连接到地。下图是集电极开路逻辑图。
二、集电极开路晶体管电路

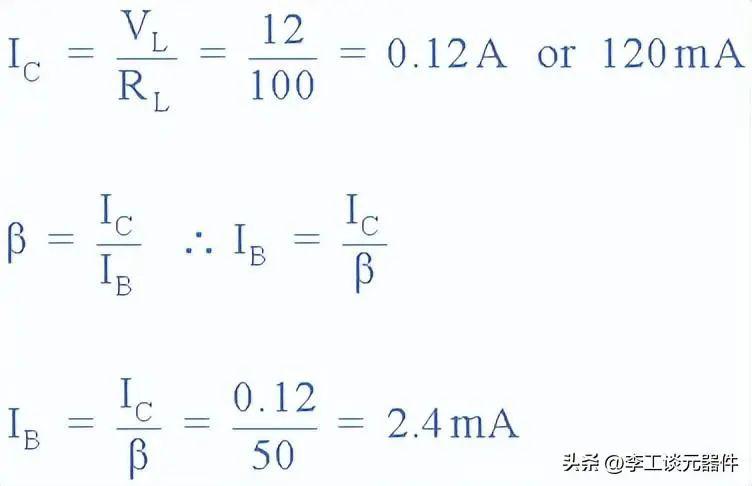

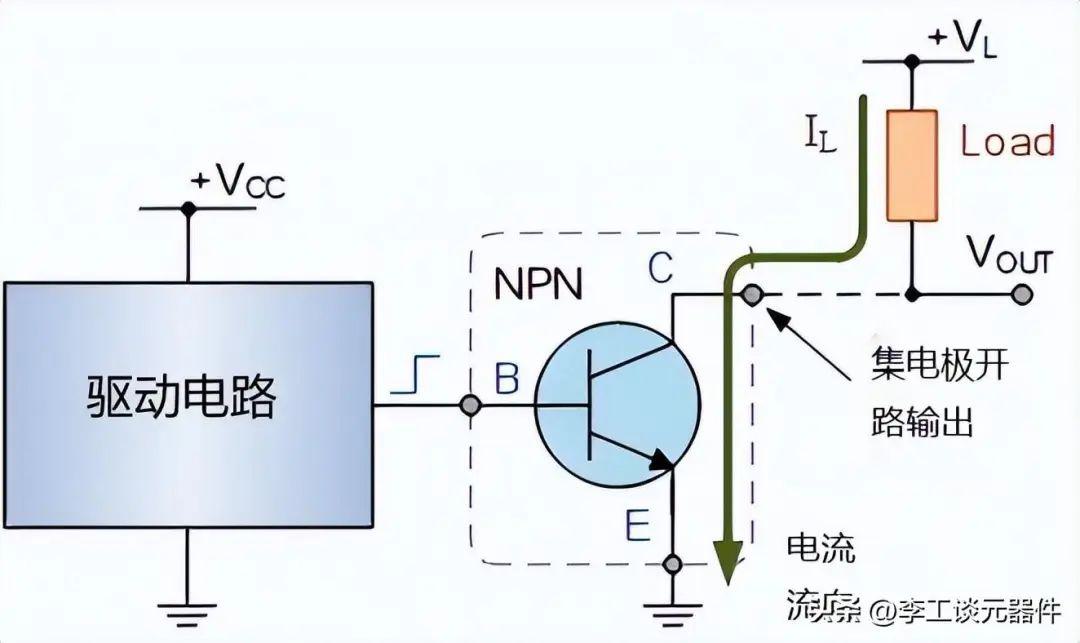

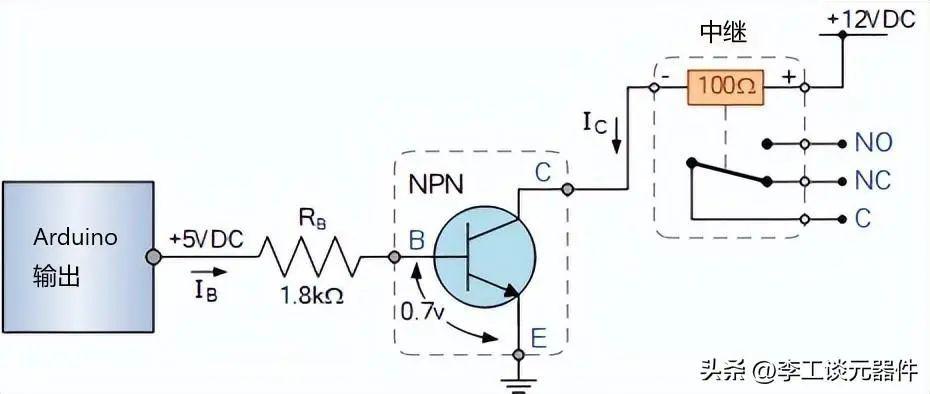

1、NPN 集电极开路输出当 NPN 双极晶体管在集电极开路(OC 或 o/c)配置下运行时,它在完全开启或完全关闭之间运行,因此充当电子固态开关。也就是说,在没有施加基极偏置电压的情况下,晶体管将完全关断,而当施加合适的基极偏置电压时,晶体管将完全导通。因此,当晶体管在其截止区 (OFF) 和饱和区 (ON) 之间运行时,它不会像在其有源区受控时那样作为放大器件运行。晶体管在截止和饱和之间的切换允许集电极开路输出驱动外部连接负载的能力,这些负载需要比以前的共发射极配置所允许的更高的电压和/或电流。唯一的限制是实际开关晶体管的最大允许电压和/或电流值。那么集电极开路输出的优点是,任何输出开关电压都可以通过像以前一样将集电极端子上拉到单个正电源,或者通过单独的电源轨为负载供电来简单地获得。例如,想要驱动需要从 +5 伏逻辑门或 Arduino、Raspberry-Pi 输出引脚的输出提供 +12 伏电源的低电流灯或继电器。但其缺点是,当使用集电极开路输出来切换数字信号、门电路或电子电路的输入端时,由于三极管的集电极端没有输出驱动能力,一般需要外接上拉电阻。这是因为对于 NPN 晶体管,它只能在通电时将输出拉低至地 (0V),而在处于关断状态时无法返回或将其再次推回高电平。当断电时,必须使用连接在其集电极端子和电源电压之间的外部“上拉电阻”将输出再次拉高,以阻止集电极开路端子在高电平 (+V) 和低电平之间浮动 ( 0V) 当晶体管关闭时。此上拉电阻的值并不重要,在某种程度上取决于输出端所需的负载电流值,电阻值的范围通常为几百到几千欧姆。因此,对于 NPN 双极晶体管,其集电极开路输出仅为电流吸收输出。下面为集电极开路晶体管电路。





三、集电极开路电路--TTL 门

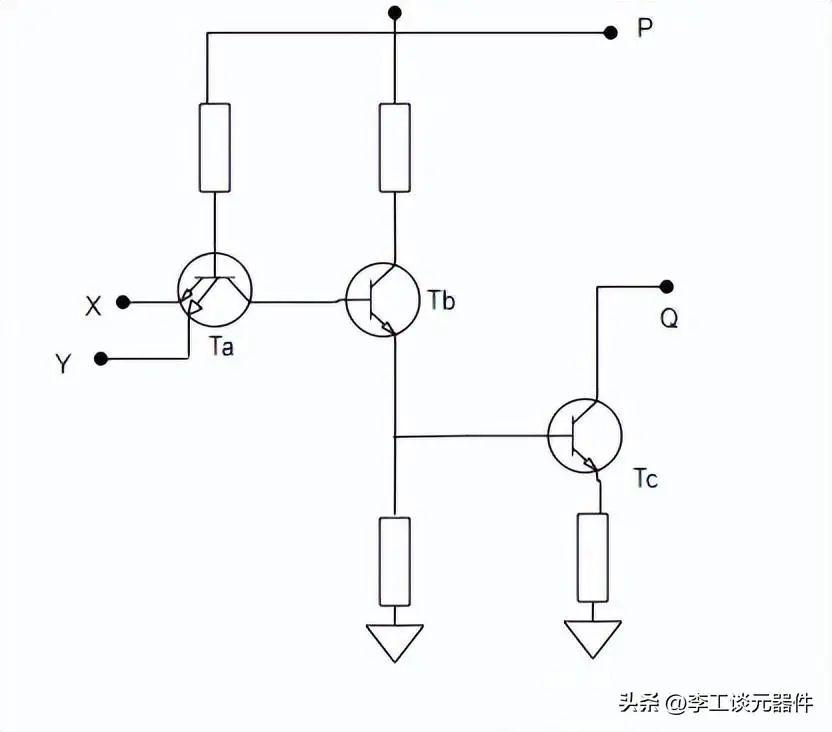

当晶体管 Tc 从图腾柱配置中移除时,就会形成集电极开路 TTL 栅极。通过在下图中的输出端子P和Q之间使用上拉电阻,可以将TTL与非门转换为与门。

四、集电极开路输出接线图
集电极开路电路通常用于电压比较器。很少有电压比较器芯片是LM339、LM393和LM311,它们都作为集电极开路器件工作。当在输出端连接任何设备时,输出设备应连接到能够驱动负载的正电压源。例如:当输出设备为 12V 直流电机时,则输出应接+12V。然后,负载的负极和接地端子连接到驱动电机的设备的输出。当LM311芯片需要接一个12V直流电机时,配置如下:
五、集电极开路的作用
集电极开路逻辑是一种输出信号为漏极开路的逻辑。这意味着输出可以吸收电流,但不能提供电流。集电极开路逻辑通常用于多个设备需要共享一条公共信号线的情况。改进的系统性能
较低的电容
更大的负载可以连接到收集器而没有交叉击穿的危险
集电极开路输出对电磁干扰相对不敏感
六、集电极开路优缺点

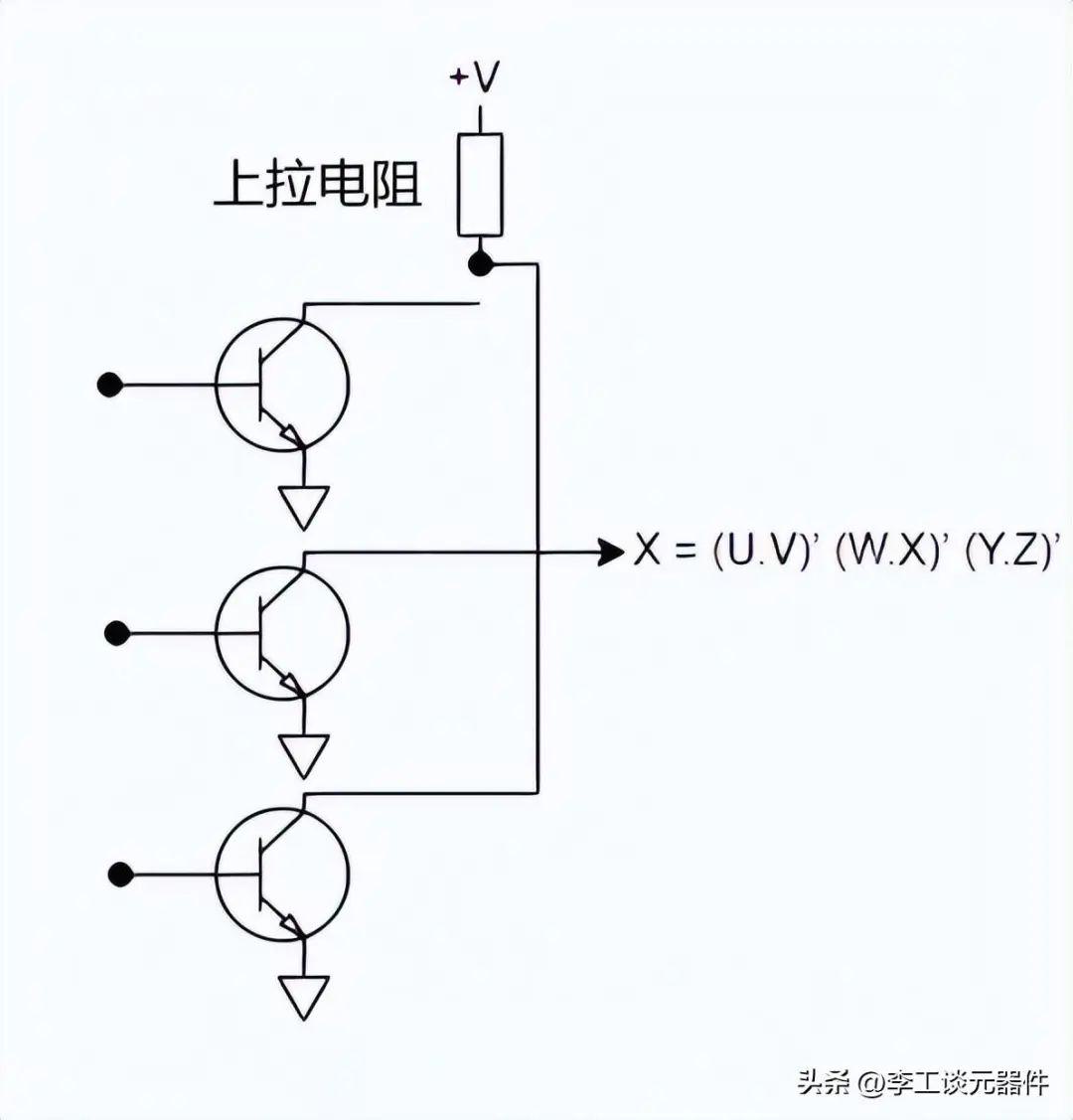

1、优点集电极开路逻辑的主要优点是它很容易与其他数字设备连接。集电极开路设计也不会像其他数字设计那样受到串扰或噪声的影响。然而,集电极开路逻辑的缺点是它不如其他数字逻辑设计快。集电极开路是某些集成电路 (IC) 上的一种输出类型,它无法吸收与标准输出一样多的电流。当用作输入时,集电极开路给出与开关相同的结果:它可以是 ON 或 OFF。使用集电极开路输出的优点是它可以连接到其他集电极开路作品以创建线或连接。集电极开路逻辑的主要优点是:可用于在多个输出之间创建线或连接。
集电极开路输出可以吸收比标准输出更多的电流,使其成为驱动 LED 和其他低电流设备的理想选择。
集电极开路逻辑通常用于需要考虑电气干扰 (EMI) 的应用中,因为输出和地之间没有内部连接可减少产生的 EMI 量。
