电子管功放的装配与焊接技巧介绍
一、搭棚焊接方式

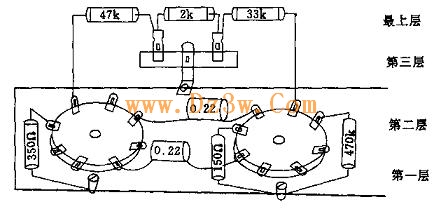

国内外许多著名的电子管功率放大器过去和现在均采用搭棚式装配焊接方式。因为，搭棚式接法的优点是布线可走捷径，使走线最近，达到合理布线。另外，电子管功放的元件数量不多，体积较大，借助元件引脚，即可搭接，减少了过多引线带来的弊病。只要布局合理，易收到较好的效果。图8—1为搭棚式接法示意图。
搭棚式接法一般将功放机内的各种元器件分为3—4层，安装元件的步骤是由下而上。接地线与灯丝走线一般置于靠近底板的最下层，其地线贴紧底板，并保持最好的接触；第二层多为各电子管阴极与栅极接地的元器件。注意同一管子阴极与栅极的相关元件接地最好就近在同一点接地；第三层是各放大级之间的耦合电容等元件；最上层则为以高压架空接法连接的阻容等元件。高压元件置于上层可以有效地防止高压电场对各级电路造成的干扰。
二、关于一点接地

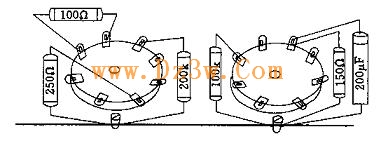

一点接地，在电子管功放电路的布线中是一项值得重视的措施。图8—2为一点接地示意图。
对于输入级与电压放大级的元件接地问题尤为重要。需要实行一点接地的元件，主要有栅极电阻、阴极电阻与旁路电容等。最好仅用元件引线直接焊接，尽量不使用导线，否则极易产生交流杂声干扰。

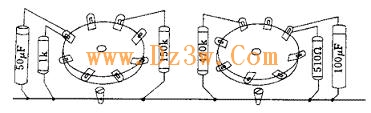

栅极电阻敏感性最强，因此对前级功耗很小的栅极电阻，其体积越小越好，可采用0.25-0.5w的小体积电阻为宜。其电阻一端应直接焊接在管座上；另一端直接通地。如果因元件尺寸或位置关系，难以做到同一点接地时，亦可就近接在同一根粗的地线上。图8—3为近端接地示意图。
