简易制作4档位数字万用表设计(原理图、PCB源文件程序源码等)

简易制作4档位数字万用表设计(原理图、PCB源文件程序源码等)简易制作4档位数字万用表设计(原理图、PCB源文件程序源码等)

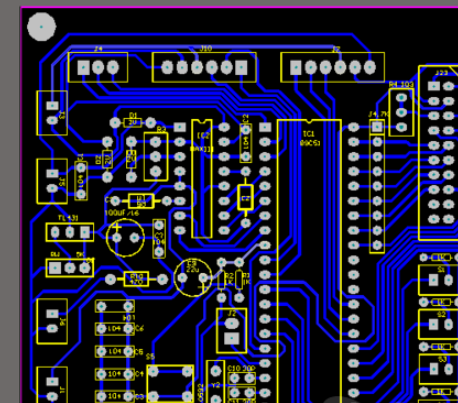

简易制作4档位数字万用表设计(原理图、PCB源文件程序源码等)


该电阻测量模块、电压测量模块、电流测量模块组成。

数字万用表测量参数如下:

电阻测量:

10: send0(0x80); 100: send0(0x81);

1K: send0(0x82); 10K: send0(0x83);

100K: send0(0x84); 1M: send0(0x85);

10M: send0(0x86);

直流电压测量:

100MV: send1(0x04);

10V: send1(0x08);

100V: send1(0x10);

10KV: send1(0x20);

交流电压测量:

100MV: send1(0x06);

10V: send1(0x0a);

100V: send1(0x12);

10KV: send1(0x22);

直流电流测量:

1MA: send2(0x02);

10MA: send2(0x04);

100MA: send2(0x08);

10A: send2(0x10);

交流电流测量:

1MA: send2(0x03);

10MA: send2(0x05);

100MA: send2(0x09);

10A: send2(0x11);
