Altera(Intel)_MAX10_10M02SCU169开发板资料硬件参考设计+逻辑例程

  • 资源大小:28952 K
  • 上传时间: 2022-05-11
  • 上传用户:zhengtiantong
  • 资源积分:2 下载积分
  • 标      签: altera intel max10

资 源 简 介

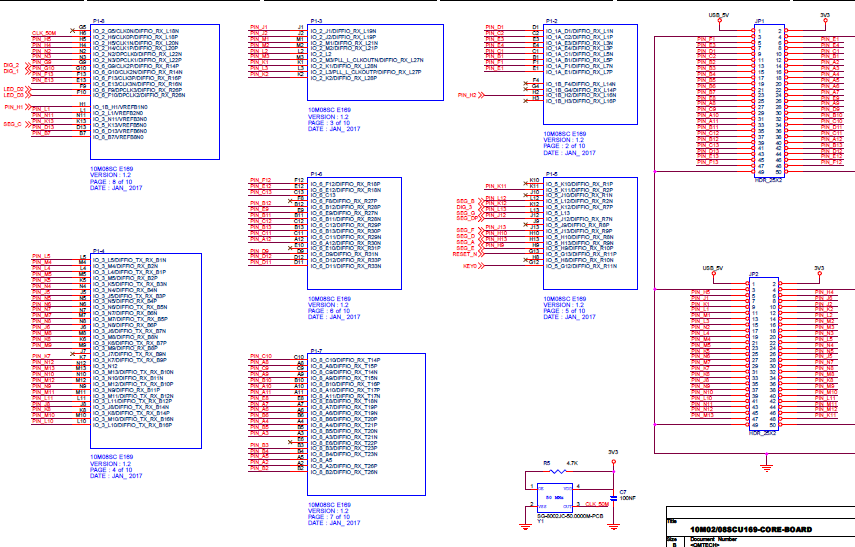

Altera(Intel)_MAX10_10M02SCU169开发板资料硬件参考设计+逻辑例程.

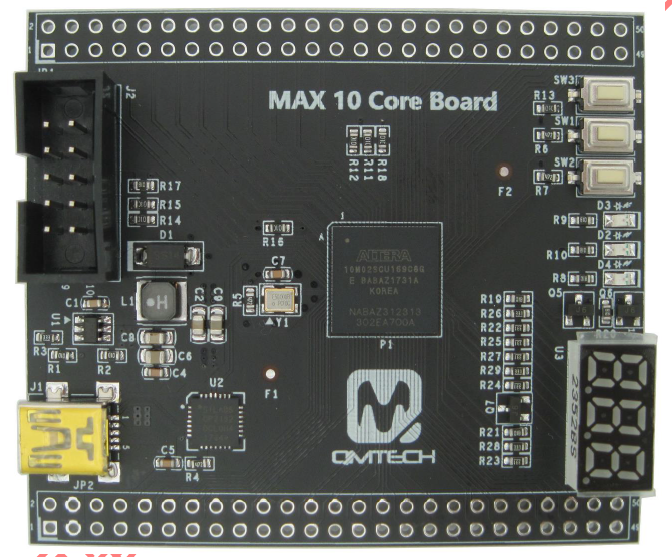

QM_MAX10_10M02SCU169开发板主要特征参数如下所示:

 主控CPLD:10M02SCU169C8G;

 主控CPLD外部时钟源频率:50MHz;

 10M02SCU169C8G芯片内部自带丰富的Block RAM资源;

 10M02SCU169C8G芯片逻辑单元数为2K LE;

 QM_MAX10_10M02SCU169开发板板载Silicon Labs的CP2102芯片来实现USB转串口功能;

 QM_MAX10_10M02SCU169开发板板载MP2359高效率DC/DC提供CPLD芯片工作的3.3V电源;

 QM_MAX10_10M02SCU169开发板引出了两排50p、2.54mm间距的排座,可以用于外接24Bit的TFT液晶屏、CY7C68013 USB模块、高速ADC采集模块或者CMOS摄像头模块等;

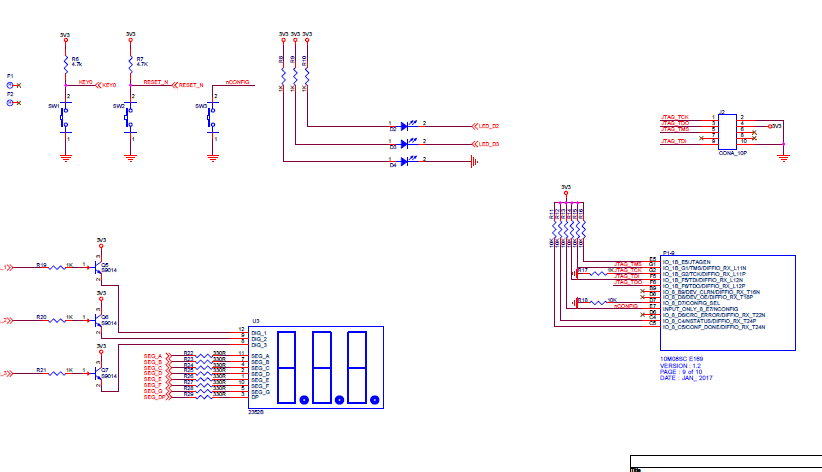

 QM_MAX10_10M02SCU169开发板引出了芯片的3路按键用于测试;

 QM_MAX10_10M02SCU169开发板引出了芯片的3路LED用于测试;

 QM_MAX10_10M02SCU169开发板引出了芯片的JTAG调试端口,采用双排10p、2.54mm的排针;
