【毕业设计】基于51单片机多功能智能台灯（带时钟 姿态矫正 显示温度亮度）全套设计资料

该资料包含原理图、源程序、Proteus仿真、PCB和使用说明等

功能说明：

具体位置参考实物图

1、上电之后LED灯点亮，代表当前灯是自动控制模式；

2、通过按键K5可以在自动和手动模式来回切换；

3、在手动模式下，按键K2，K3，K4分别对应一个灯光亮度；（k1按下时不可用）

4、在自动模式下，首先要检测到有人，才进行亮度的自动控制，否则台灯熄灭。可以挡住光敏电阻

的光线，或用手电筒来照射光敏电阻，模拟光照的变化，从而就可以看到台灯的亮度会随着环境中的

光照强度的改变而改变，效果是光照越弱，台灯越亮。如果人体传感器1分钟检测不到有人，台灯就

会自动熄灭。（光敏电阻在USB灯后面）；

5、无论是自动模式还是手动模式，都是把亮度分为10个等级的，并在LCD上显示０－９；

6、设置日期时间：按下K1(设置)键，显示年位置会有光标闪烁，表示此时可以调节年份，如需调节年份，

按K3(加)，K4(减)即可对年份进行调节。然后按K2(移动)键，显示月份位置会光标闪烁，同样的方法可

以调节月，再按K2键分别可设置日，时，分，秒。

7、靠近超声波时，蜂鸣器报警。

实物制作图：

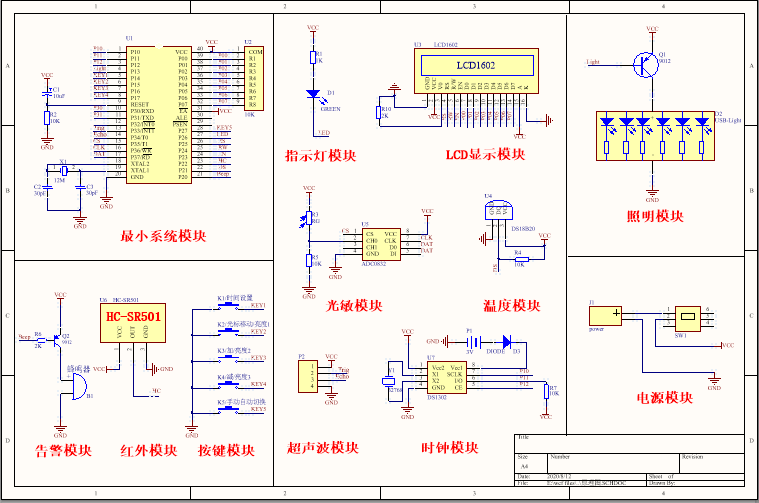

原理图：

PCB图：

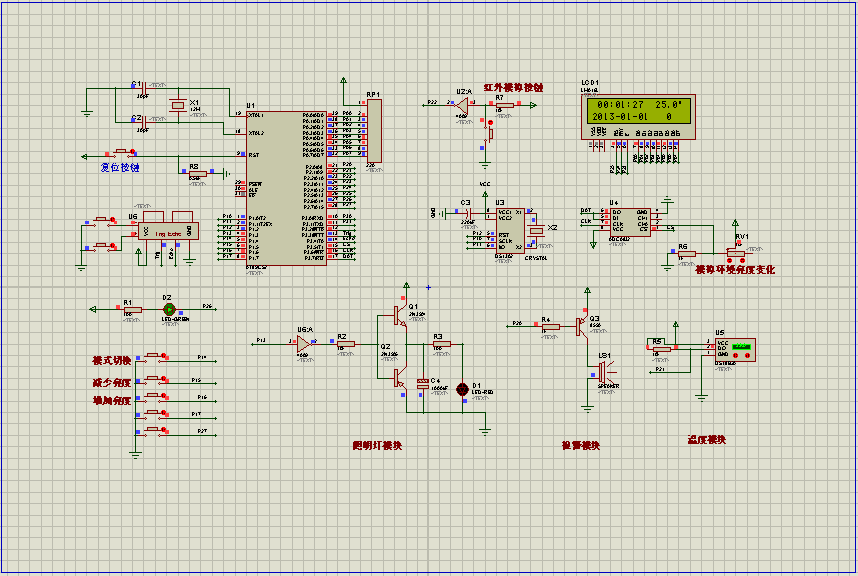

仿真图：
