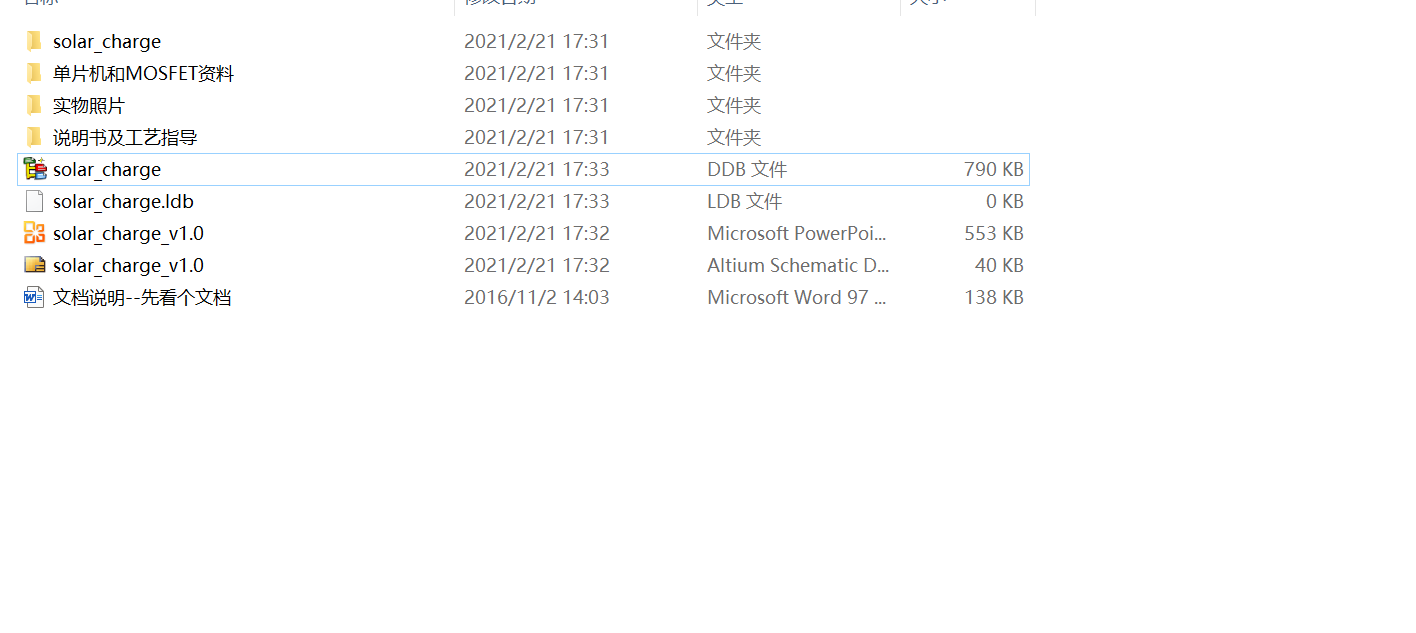

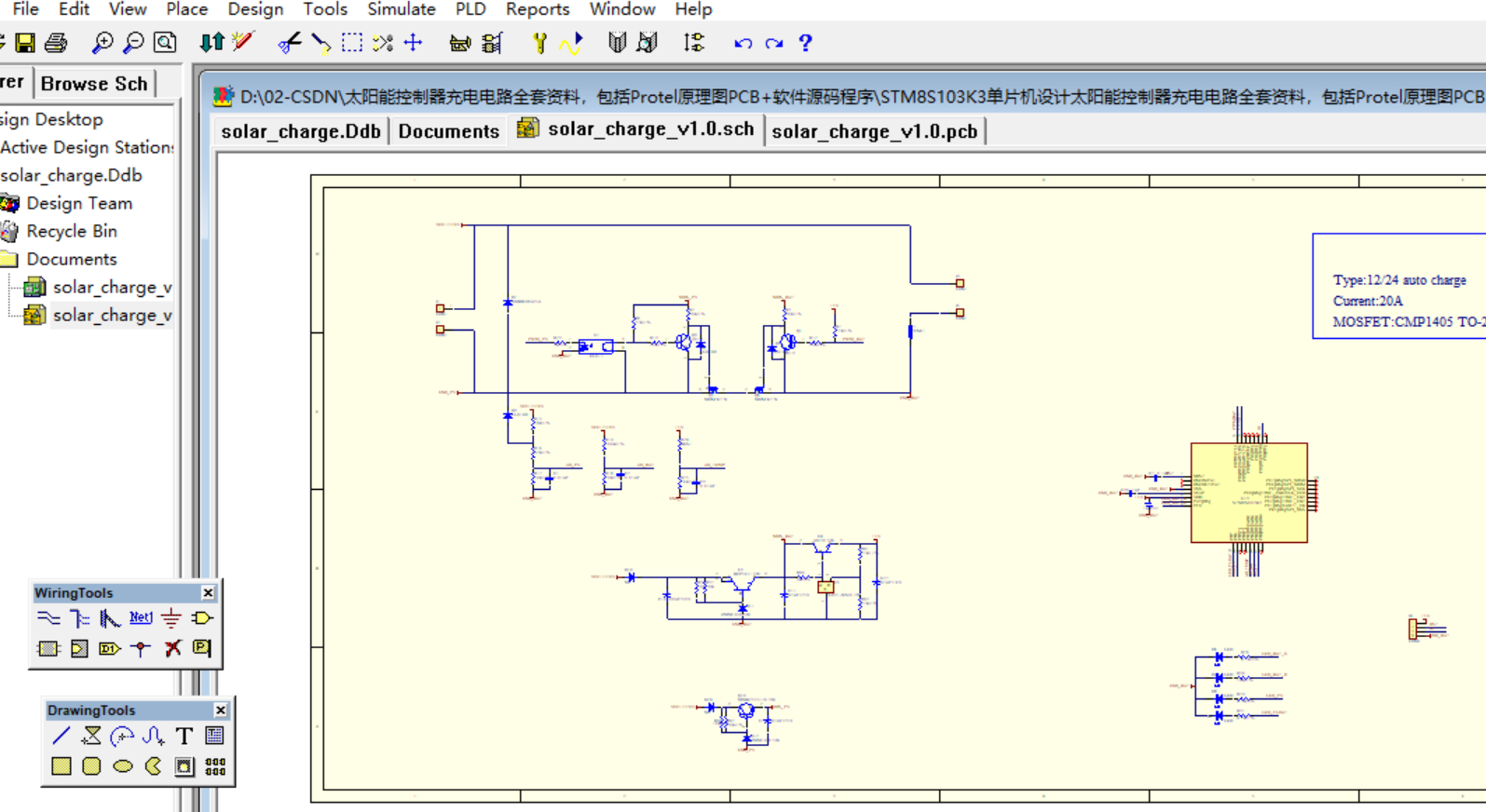

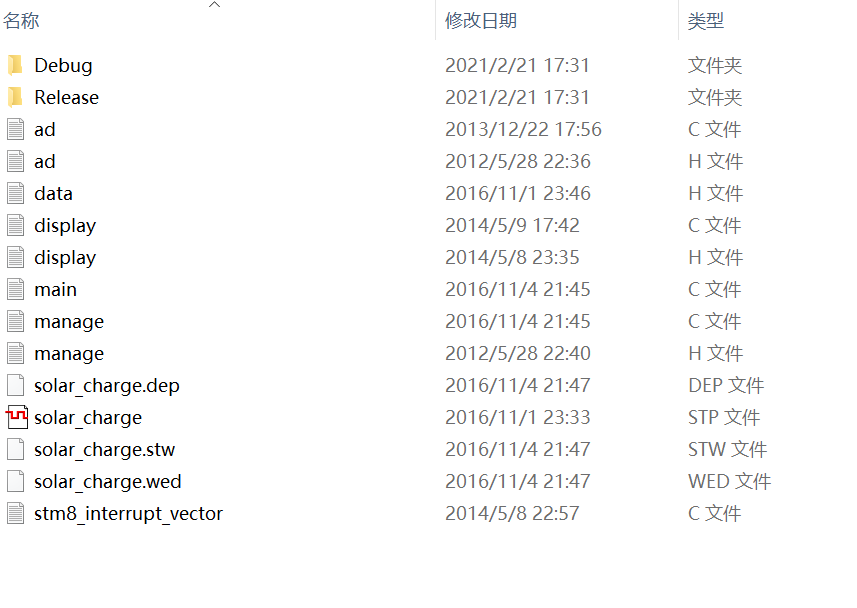

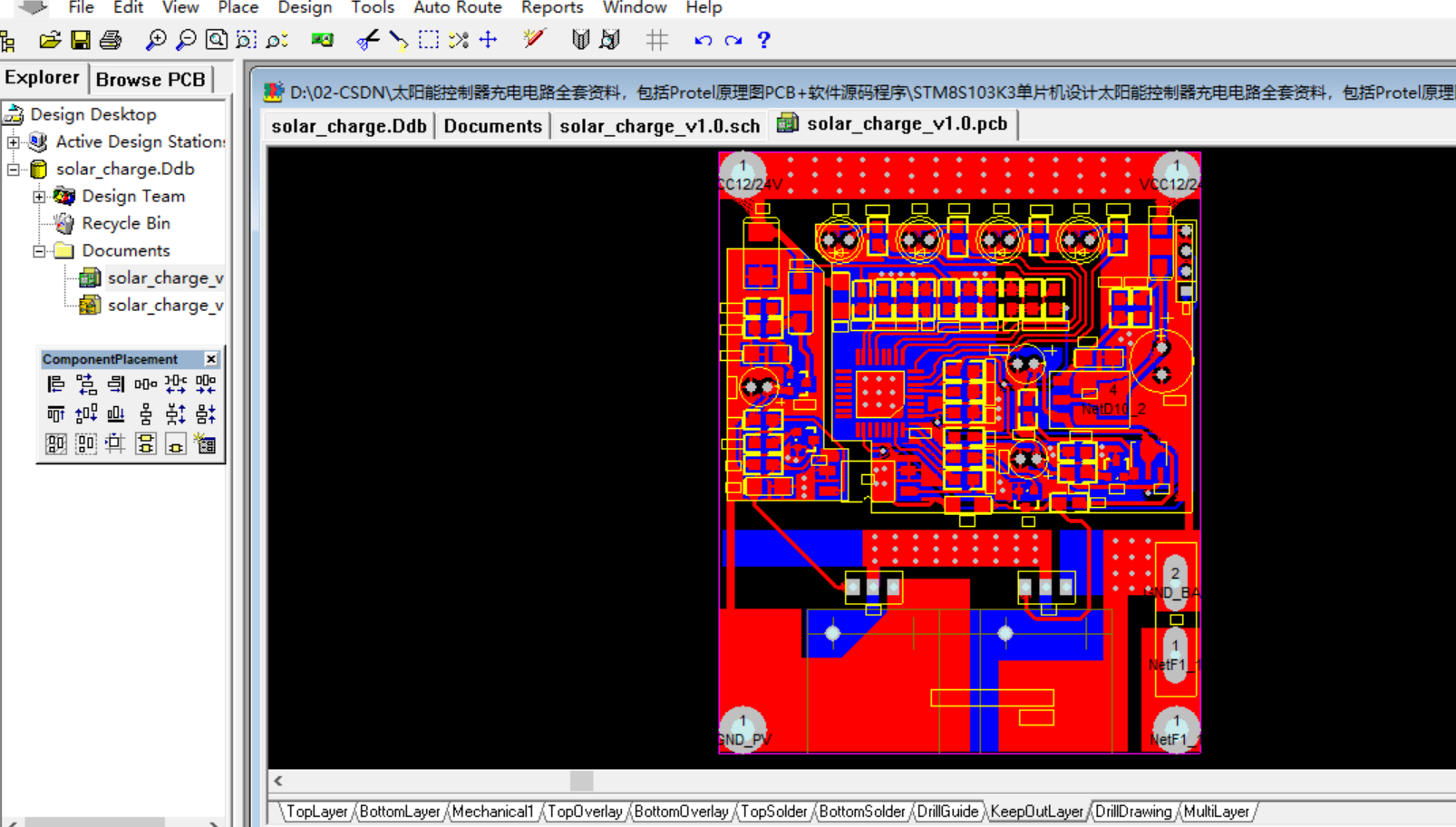

STM8S103K3单片机设计太阳能控制器充电电路全套资料，包括Protel原理图PCB+软件源码程序及相关文档资料,，2层板设计，大小为75x60mm, 双面布局布线，可以做为你的设计参考。
太阳能充电模块说明
说明书版本：V1.1
该说明书对应的硬件版本：12V/24V V1.0
一、 模块参数
1、 系统电压： 12V/24V自动识别
2、 额定充电电流：20A
3、 提升充电电压：14.6V / 29.2V
4、 直充充电电压：14.4V / 28.8V
5、 浮充充电电压：13.6V / 27.2V
6、 超压保护： 17V / 34V
7、 欠压： 12V / 24V
8、 过放： 11.1V / 22.2V
9、 温度补偿： -4mV /℃/2V
二、 系统连线
请按下图连接，最好在蓄电池的正极出线口使用一个保险丝，防止蓄电池外线短路。
三、 LED指示灯说明12V/24V
太阳能电池板指示灯：常亮表示有光照；黑夜指示灯熄灭；快速闪烁表
资源简介：stm8s103k3单片机设计太阳能控制器充电电路全套资料，包括Protel原理图PCB+软件源码程序及相关文档资料,，2层板设计，大小为75x60mm, 双面布局布线，可以做为你的设计参考。太阳能充电模块说明说明书版本：V1.1该说明书对应的硬件版本：12V/24V V1.0 一、...
