STM32F407开发板ALTIUM设计原理图+AD集成封装库文件 Altium Designer

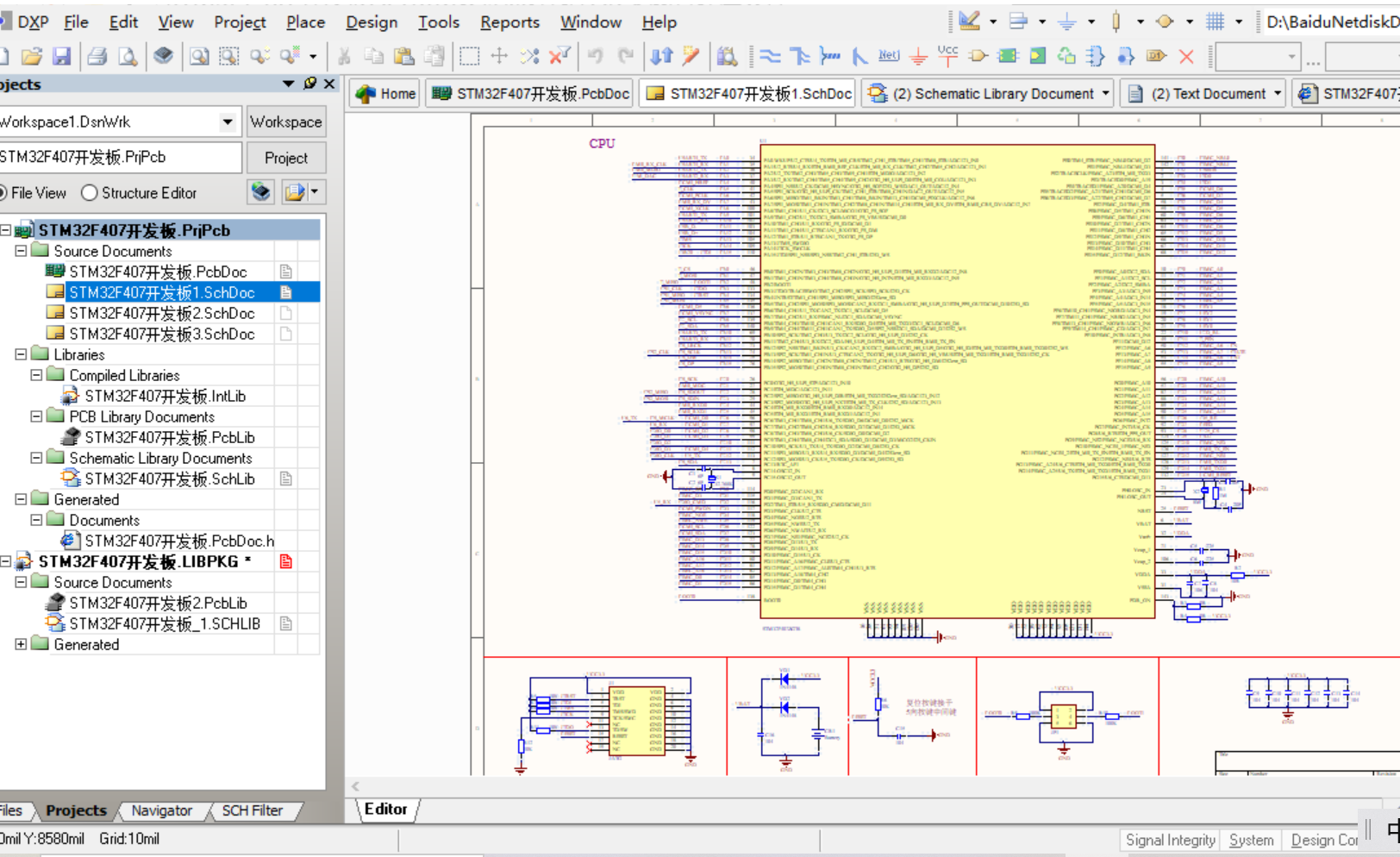

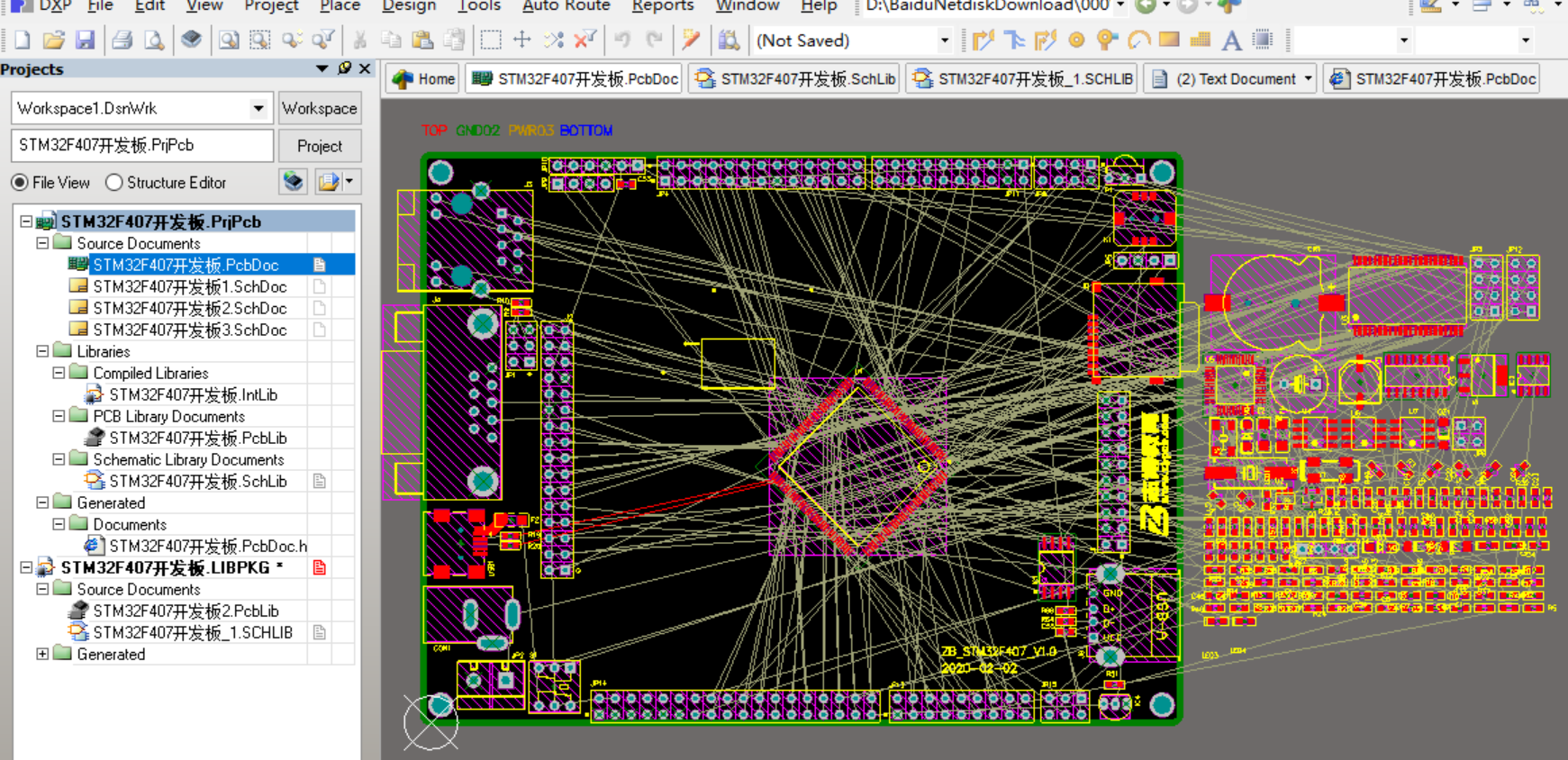

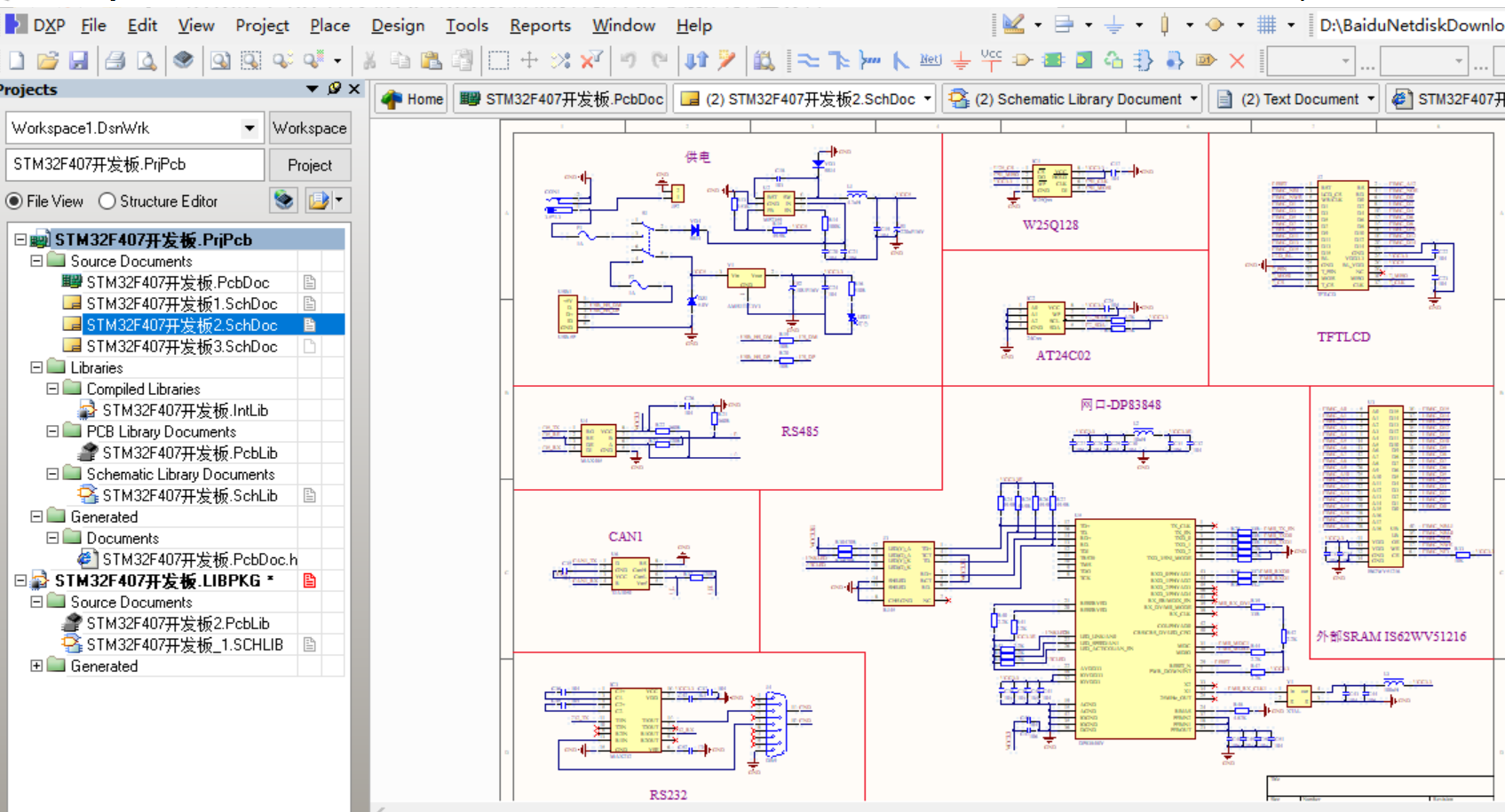

STM32F407开发板ALTIUM设计原理图+AD集成封装库文件，Altium Designer 设计的工程文件，包括原理图和未布局布线的PCB文件，可作为你产品设计的参考。集成库器件型号列表如下：

Library Component Count : 46

Name                Description

----------------------------------------------------------------------------------------------------

1N4106              12V/0.5W稳压管

1N4148              高速开关二极管

24Cxx               外置EEPROM

5向按键

8050-SMD            高频放大-NPN型

AMS1117             三端稳压芯片

BEEP                蜂鸣器

C                   无极性贴片电容

C-CAP               直插电解电容

CR-3V               微型电池

DB9                 9针串口

DP83848IV

DS18B20             数字温度计

FU 5x20             5*20保险丝

HS0038

Header 10X2         10*2P接插件

Header 13X2         13*2P接插件

Header 18X2         18*2P接插件

Header 2            2P接插件

Header 2X2          2*2P接插件

Header 3X2          3*2P接插件

Header 4            4P接插件

Header 4X2          4*2P接插件

Header 6            6P接插件

Header 9X2          9*2P接插件

IS62WV51216

JATG

L                   小功率贴片电感

LED-5MM             5mm插件LED

MAX232              MAX232

MAX485

MP2359

P-DC                低压电源接口

R                   贴片电阻

RJ45

SDCARD-M            TF卡槽

SS14                肖特基二极管

SSW-2P              2路波动开关

STM32F407ZGT6

TFTLCD

TJA1050

USB OTG

USB-5P              微型USB母座

W25Qxx              外置Flash

XTAL

XTAL-2              2脚晶振
