📦 AT89C51设计LCD1602显示DS1302实时日历时钟论文文档+软件源码 - 免费下载

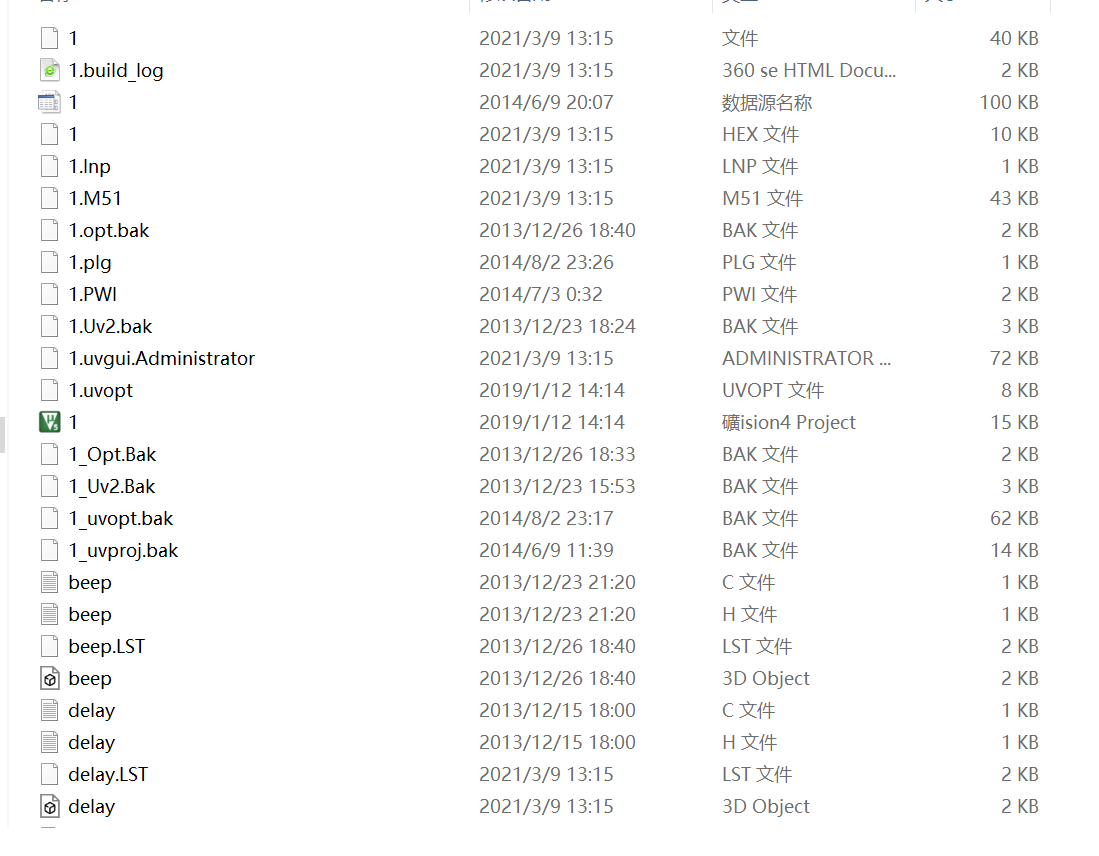

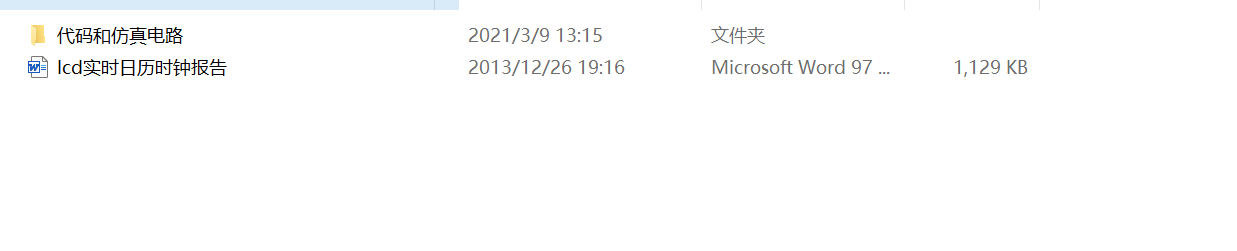

AT89C51设计LCD1602显示DS1302实时日历时钟毕业论文文档+软件源码,单片机LCD毕业设计，有代码、仿真电路、设计报告,仿真使用的是proteus仿真，可直接加载HEX文件运行.

    此次设计的要求是通过LCD与单片机的连接模块能够显示数字（如时间）、字符（如英文）和图形等，这就需要专门的时钟芯片-----DS1302。 DS1302是一种高性能、低功耗、带RAM的实时时钟芯片，它能够对时，分，秒进行精确计时，它与单片机的接口使用同步串行通信，仅用3条线与之相连接，就可以实现MCS-51单片机对其进行读写操作，把读出的时间数据送到LCD1602上显示。程序运行时，必须先对LM044L进行初始设置，然后，通过单片机从DS1302中获取时间并通过LCD1602显示。同时，进行循环赋值，使LCD动态显示当前的时间。

关键字：AT89C51、DS1302，LCD1602显示器

一．设计任务和要求

1. 利用DS1302实现年月日时分秒，并用LCD显示。

2. 通过LCD模块与单片机的接口，能显示数字（如时间）、字符（如英文）。

3. 硬件设计部分，根据设计的任务选定合适的单片机，根据控制对象设计接口电路。设计的单元电路必须有工作原理,器件的作用,分析和计算过程；

4. 软件设计部分，根据电路工作过程，画出软件流程图，根据流程图编写相应的程序，进行调试并打印程序清单；

5.原理图设计部分，根据所确定的设计电路，利用Proteus工具软件绘制电路原理图。

6计算说明书部分包括方案论证报告打印版或手写版，程序流程图具体程序等

7. 图纸部分包括具体电路原理图打印版

8. 设计要求还包括利用一天时间进行资料查阅与学习讨论，利用5天时间在实验室进行分散设计，最后三天编写报告。最后一天进行成果验收。
