把激光集成到芯片上的四种方法
你可以用硅光子学制造很多东西,但激光不是其中之一。
工程师们已经能够在硅光子芯片上集成几乎所有重要的光学功能,包括调制和检测的基本功能,除了一项:发光。硅本身不能有效地做到这一点,所以由所谓的III-V材料制成的半导体,以其成分在周期表上的位置命名,通常用于制造单独封装的组件来发光。
如果你可以在你的设计中使用外部激光二极管,那就没有问题。但最近有几个因素促使工程师们将激光与硅光子学集成起来。例如,可能没有空间放置单独的光源。植入体内用于监测血糖水平的微型设备可能会面临这个问题。或者应用程序的成本可能需要更紧密的集成:当你可以在一块硅片上安装数百或数千个激光器时,你最终将获得比需要连接单独芯片更低的成本和更高的可靠性。
有很多方法可以实现激光和硅的这种更紧密的集成。在位于比利时的纳米电子研发中心Imec工作,我们目前正在推行四种基本策略:倒装芯片加工、微转移印刷、晶圆键合和单片集成。以下是关于这些方法如何工作、它们的可扩展性和成熟度水平以及它们的优缺点的指南。

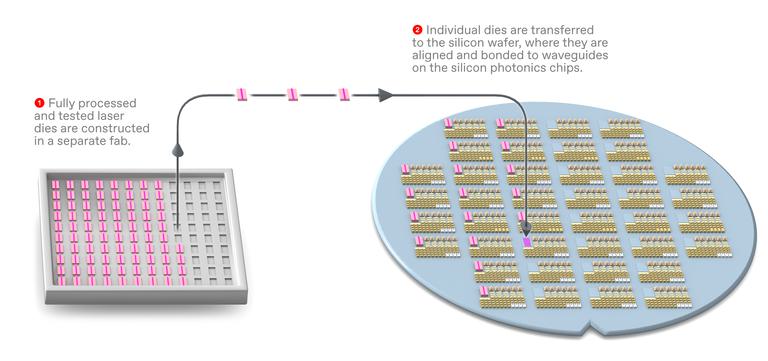

倒装芯片集成

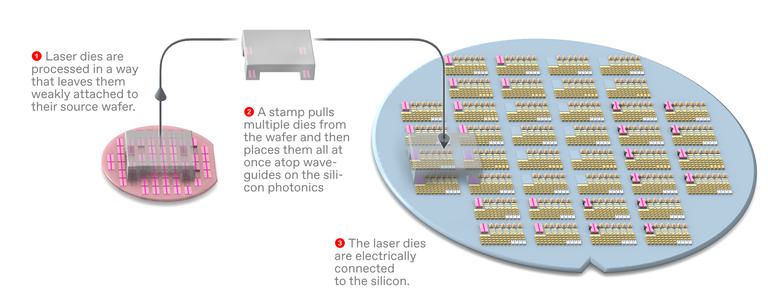

微转印

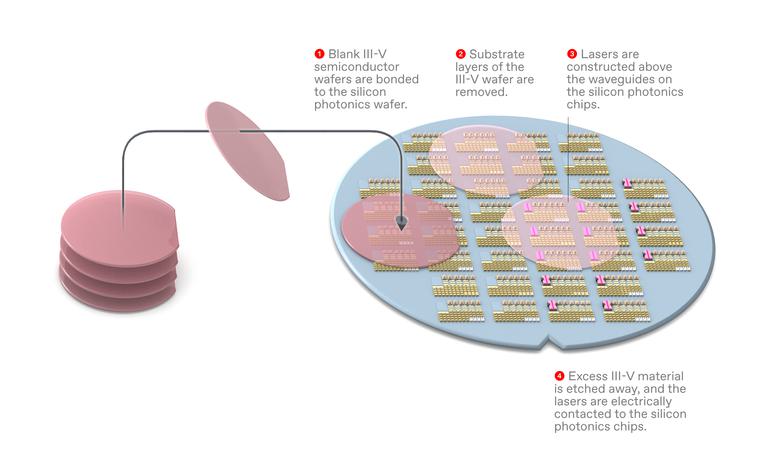

晶圆键合

单片集成

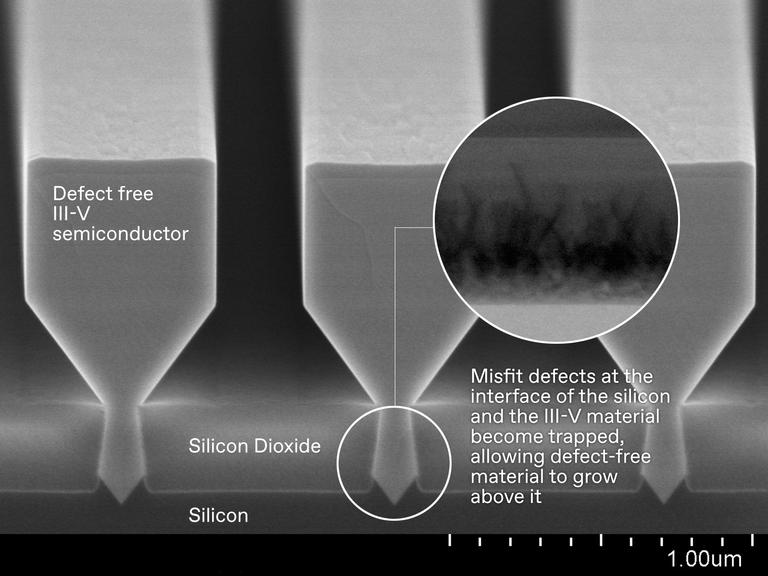

Nanoridge engineering在硅中特殊形状的沟槽中生长适用于激光的半导体。沟槽的形状将缺陷 [插图] 置于激光器构造区域的下方
硅激光器的前景
最后,硅上的直接III-V族外延,例如NRE技术,代表了激光集成的最高水平。但我们和其他研究人员必须在材料质量和晶圆级集成方面取得进一步进展,才能释放其潜力。
